Новинка
- Класс точности: 0,02; 0,05
- Измерение AC тока: от 1 мА до 120 А
- Погрешность измерения фазы: 0,006°
- Измерение АС напряжения: от 6 В до 528 В
- Частота переменного тока/напряжения: 45 Гц - 400 Гц
- Гармоники: 2 ∼ 63
Подробнее
Описание
TK2100 - это эталонный счетчик электроэнергии, который одновременно может измерять напряжение, ток, частоту, фазу, гармоники и мощность/энергию (активную, реактивную, полную), коэффициент мощности. Погрешность измерения мощности/энергии соответствует классу точности 0,02 или 0,05 на выбор. Прибор имеет широкий спектр применения, может использоваться в качестве эталона в установках для поверки счетчиков электроэнергии, а также для калибровки/поверки калибраторов/измерителей электрической мощности.
Особенности
- Диапазон измерения тока от 1 мА до 120 А в диапазоне частот 45-65 Гц (400 Гц для модели с индексом R), каждая фаза использует только одну пару клемм, автоматическое переключение диапазонов.
- Минимальный предел измерения тока составляет 1 мА.
- Погрешность измерения фазы составляет 0,006° для класса точности 0,02.
- Анализ и отображение гармоник со 2 по 63 и коэффициента нелинейных искажений.
- Канал измерения имеет функцию осциллографа, которая может отображать форму волны и векторную диаграмму измеренной электрической величины в режиме реального времени.

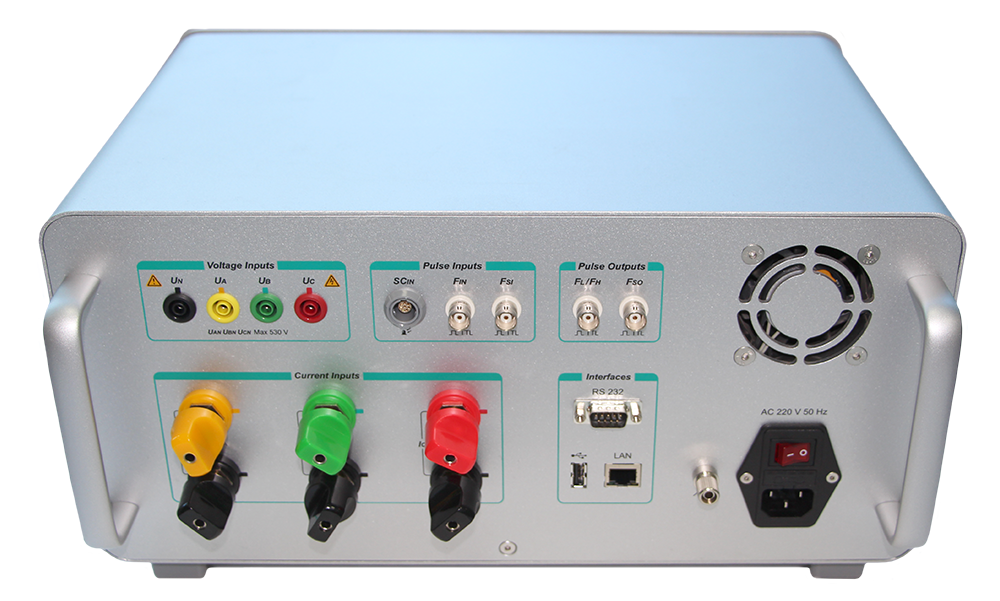

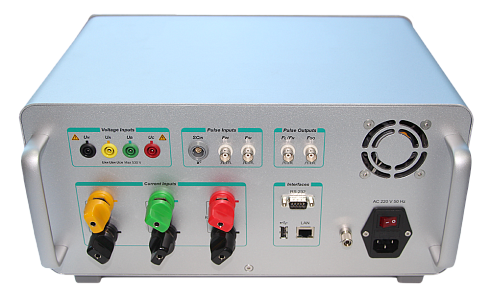

- Полная гальваническая развязка между цепями измерения напряжения и тока.
- Статистический анализ данных: максимальное/минимальное/среднее значение, разность, стандартное отклонение измеряемой величины.
- Функция ввода-вывода импульсного сигнала для тестирования счетчиков электроэнергии.

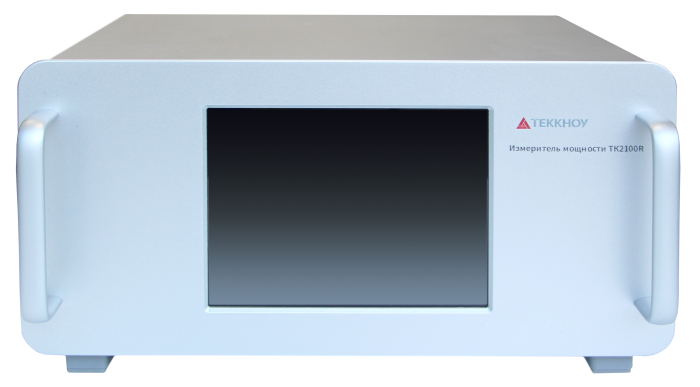

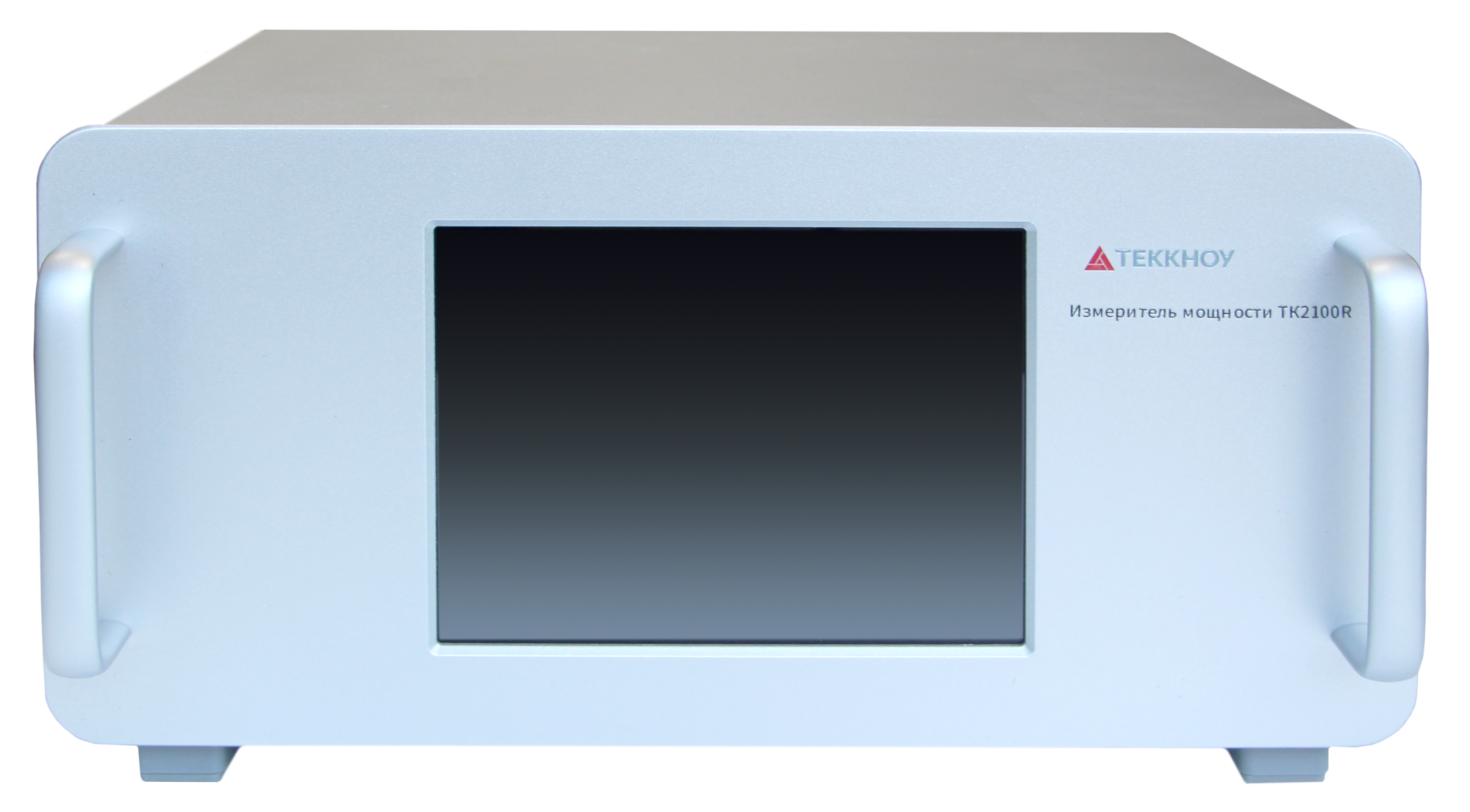

- Большой ЖК сенсорный экран с удобным и интуитивно понятным управлением.
- Широкий выбор коммуникационных интерфейсов USB, LAN, RS232 для удобства автоматизации работы прибора.
Характеристики
Метрологические характеристики
Измерение переменного напряжения
| Диапазон | Разрешение | Погрешность измерения (k=2) (ppm*RD + ppm*RG)1 | Температурный коэффициент (ppm*RD/°C) @ (15 ~ 30) °C | ||
| 0.05 | 0.02 | 0.05 | 0.02 | ||
| 60 В | 10 мкВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| 120 В | 1 мВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| 240 В | 1 мВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| 480 В | 1 мВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| Примечание: 1 RD Установленное значение, RG Значение диапазона | |||||
Диапазон измерения: 6 В ~ 528 В; 7-разрядный дисплей, ручное/автоматическое переключение диапазонов.
Измерение переменного тока
Класс точности 0,02| Диапазон | Разрешение | Погрешность измерения на разных частотах (Гц) (k = 2). ( ppm*RD + ppm*RG ) | Температурный коэффициент @ (15~30)°C (ppm*RD+ppm*RG) /°C | ||
| 45 ≤ F ≤ 65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
| 10 мA | 10 нA | 120 + 80 | 240 + 160 | 480 + 320 | 5 + 5 |
| 20 мA | 10 нA | 120 + 80 | 240 + 160 | 480 + 320 | 1.25 + 1.25 |
| 50 мA | 10 нA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 100 мA | 0.1 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 200 мA | 0.1 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 500 мA | 0.1 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 1 A | 1 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 2 A | 1 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 5 A | 1 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 10 A | 10 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 20 A | 10 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 50 A | 10 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
| 100 A | 100 мкA | 60 + 40 | 120 + 80 | 240 +160 | 0.5 + 0.5 |
Диапазон измерения тока: 1 мА ~ 120 A; 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение переменного тока
Класс точности 0,01| Диапазон | Разрешение | Погрешность измерения на разных частотах (Гц) (k = 2). ( ppm*RD + ppm*RG ) | Температурный коэффициент @ (15~30)°C (ppm*RD+ppm*RG) /°C | ||
| 45 ≤ F ≤ 65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
| 10 мA | 10 нA | 300 + 200 | 600 + 400 | 1200 + 800 | < 30 |
| 20 мA | 10 нA | 300 + 200 | 600 + 400 | 1200 + 800 | < 10 |
| 50 мA | 10 нA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 100 мA | 0.1 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 200 мA | 0.1 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 500 мA | 0.1 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 1 A | 1 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 2 A | 1 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 5 A | 1 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 10 A | 10 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 20 A | 10 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 50 A | 10 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
| 100 A | 100 мкA | 200 + 50 | 400 + 100 | 800 + 200 | < 10 |
Диапазон измерения тока: 1 мА ~ 120 A; 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение частоты/фазы
| Класс точности 0,02 | ||||
| Тип измерений | TK2100 | TK2100R | ||
| Частота | Диапазон измерений | 45 Hz~65 Гц | 45 Hz~400 Гц | |
| Минимальное разрешение | 0.000 01 Гц | 0.000 01 Гц | ||
| Погрешность измерений (k=2) | 0.005%*RD | 0.005%*RD | ||
| Фаза | Диапазон измерений | 0~360°(I ≥ 50 мA) | 0~360°(I ≥ 50 мA) | |
| Минимальное разрешение | 0.000 1° | 0.000 1° | ||
| Погрешность измерений (k=2) | 45 Гц ≤ F ≤ 65 Гц | 0.006° | 0.006° | |
| 65 Гц < F ≤ 200 Гц | —— | 0.02° | ||
| 200 Гц < F ≤ 400 Гц | —— | 0.04° | ||
| Класс точности 0,05 | ||||
| Тип измерений | TK2100 | TK2100R | ||
| Частота | Диапазон измерений | 45 Гц~65 Гц | 45 Гц~400 Гц | |
| Минимальное разрешение | 0.000 01 Гц | 0.000 01 Гц | ||
| Погрешность измерений (k=2) | 0.005%*RD | 0.005%*RD | ||
| Фаза | Диапазон измерений | 0~360°(I ≥ 50 мA) | 0~360°(I ≥ 50 мA) | |
| Минимальное разрешение | 0.000 1° | 0.000 1° | ||
| Погрешность измерений (k=2) | 45 Гц ≤ F ≤ 65 Гц | 0.012° | 0.012° | |
| 65 Гц < F ≤ 200 Гц | —— | 0.04° | ||
| 200 Гц < F ≤ 400 Гц | —— | 0.08° | ||
Измерение мощности/энергии
| Класс точности 0,02 | |||||
| Диапазон напряжения | Диапазон тока | Коэф- фициент мощности | Погрешность измерений на разных частотах (Гц) (k=2) | ||
| 45 ≤ F ≤ 65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
| 30 В ≤ U ≤ 480 В | 50 мА ≤I ≤120 A | 0.5L~1~0.5C | 0.02%*RD | 0.04%*RD | 0.08%*RD |
| 10 мA ≤I< 50 мA | 1 | 0.02%*RD | 0.06%*RD | 0.16%*RD | |
| 0.5L~1~0.5C | 0.04%*RD | ||||
| 5 мA ≤I< 10 мA | 1 | 0.04%*RD | - | - | |
| 0.5L~1~0.5C | 0.08%*RD | - | - | ||
| 1 мA ≤I< 5 мA | 1 | 0.04%*RD×5мA/I | - | - | |
| Класс точности 0,05 | |||||
| Диапазон напряжения | Диапазон тока | Коэффициент мощности | Погрешность измерений на разных частотах (Гц) (k=2) | ||
| 45 ≤ F ≤ 65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
| 30 В ≤ U ≤ 480 В | 50 мA ≤I≤ 120 A | 0.5L~1~0.5C | 0.05%*RD | 0.1%*RD | 0.2%*RD |
| 10 мA ≤I< 50 мA | 1 | 0.05%*RD | 0.15%*RD | 0.4%*RD | |
| 0.5L~1~0.5C | 0.08%*RD | ||||
| 5 мA ≤I< 10 мA | 1 | 0.08%*RD | - | - | |
| 0.5L~1~0.5C | 0.15%*RD | - | - | ||
| 1 мA ≤I< 5 мA | 1 | 0.08%*RD×5мA/I | - | - | |
Диапазон измерения мощности/энергии: комбинация диапазонов напряжения и тока
- Диапазон измерения коэффициента мощности: -1.000 000…0.000 000…1.000 000
- Импульсный выход: 6 Гц - 60 кГц
- Импульсный вход: ≤ 200 кГц, напряжение: 0…3.3 В…24 В
Основные технические характеристики
| Питание | AC (220 ± 22) В, (50 ± 2) Гц |
| Максимальная потребляемая мощность | 60 ВА |
| Время прогрева | 30 минут |
| Условия эксплуатации | Рабочая температура: 5 °C ~ 45 °C Температура хранения: -10 °C ~ 55 °C Рабочая влажность: < 80 % @ 30 °C < 70 % @ 40 °C < 40 % @ 50 °C Влажность при хранении: (20 % ~ 80 %) R·H, без конденсации |
| Высота над уровнем моря | < 3000 м |
| Вес | около 8,5 кг |
| Интерфейсы связи | USB, LAN, RS232 |
| Размеры | 400 мм (Ш) × 345 мм (Г) × 206 мм (В) |
