- Класс точности: 0,01
- Измерение AC тока: от 1 мА до 120 А
- Погрешность измерения фазы: 0,003°
- Измерение АС напряжения: от 6 В до 528 В
- Частота переменного тока/напряжения: 45 Гц - 400 Гц
- Гармоники: 2 ∼ 127
Подробнее
Описание

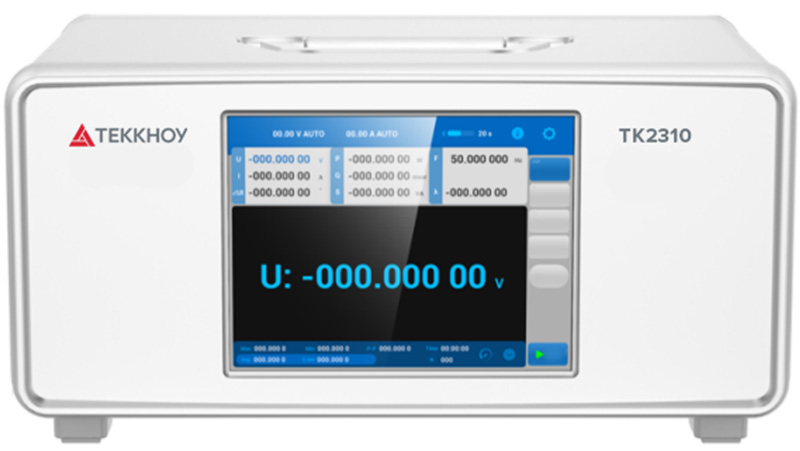

TK2310 - это эталонный счетчик электроэнергии, который одновременно мо- жет измерять напряжение, ток, частоту, фазу, гармоники и мощность/энергию (активную, реактивную, полную), коэффициент мощности в трехфазных цепях со схемой подключения звездой/треугольником. Погрешность измерения мощности/энергии соответствует классу точности 0,01. Прибор имеет широкий спектр применения, может использоваться в качестве эталона в установках для поверки счетчиков электроэнергии, а также для калибровки/поверки калибраторов/изме рителей электрической мощности.
Особенности
- Диапазон измерения тока от 0,2 мА до 120 А в диапазоне частот 45-65 Гц (400 Гц для модели с индексом R), каждая фаза использует только одну пару клемм, автоматическое переключение диапазонов.
- Минимальный предел измерения тока составляет 0,2 мА.
- Погрешность измерения фазы составляет 0,003°.
- Анализ и отображение гармоник со 2 по 127 и коэффициента нелинейных искажений.
- Канал измерения имеет функцию осциллографа, которая может отображать форму волны и векторную диаграмму измеренной электрической величины в режиме реального времени.
- Полная гальваническая развязка между цепями измерения напряжения и тока.
- Статистический анализ данных: максимальное/минимальное/среднее значение, разность, стандартное отклонение измеряемой величины.
- Функция ввода-вывода импульсного сигнала для тестирования счетчиков электроэнергии.
- Большой ЖК сенсорный экран с удобным и интуитивно понятным управлением.
- Функция самокалибровки минимизирует дрейф преобразования сигнала в АЦП и других цепях и обеспечивает долговременую стабильность измерений.
- Широкий выбор коммуникационных интерфейсов USB, RS232, LAN для удобства автоматизации работы прибора.
Характеристики
Метрологические характеристики
Измерение трехфазного напряжения
| Диапазон | Разрешение | Погрешность измерения (k = 2) (ppm*RD + ppm*RG)1 | Температурный коэффициент (ppm*RD / °C) @ (15 ~ 30) °C |
| 1 год (23±5)°C | |||
| 60 В | 10 мкВ | 30 + 20 | 0,25 + 0,25 |
| 120 В | 0,1 мВ | 30 + 20 | 0,25 + 0,25 |
| 240 В | 0,1 мВ | 30 + 20 | 0,25 + 0,25 |
| 480 В | 0,1 мВ | 30 + 20 | 0,25 + 0,25 |
| Примечание: 1 RD - установленное значение, RG - значение диапазона | |||
Диапазон измерения: 6 В ~ 528 В, 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение трехфазного тока
| Диапазон | Разрешение | Погрешность измерения на разных частотах (Гц) (k = 2). ( ppm*RD + ppm*RG ) | Температурный коэффициент (ppm*RD/°C) @(15~30)°C | ||
| 45 ≤ F ≤ 65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
| 5 мА | 120 + 80 | 240 + 160 | 480 + 320 | 5 + 5 | 120 + 80 |
| 10 мA | 60 + 40 | 120 + 80 | 240 + 160 | 3 + 3 | 60 + 40 |
| 20 мA | 60 + 40 | 120 + 80 | 240 + 160 | 0,75 + 0,75 | 60 + 40 |
| 50 мA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 | 30 + 20 |
| 100 мA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 | 30 + 20 |
| 200 мA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 | 30 + 20 |
| 500 мA | 0,1 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 1 A | 1 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 2 A | 1 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 5 A | 1 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 10 A | 10 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 20 A | 10 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 50 A | 10 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
| 100 A | 100 мкA | 30 + 20 | 60 + 40 | 120 + 80 | 0,25 + 0,25 |
Диапазон измерения тока: 0,2 мА ~ 120 A, 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение частоты/фазы
| Тип измерений | TK2310 | TK2310R | ||
| Частота | Диапазон измерений | 45 Гц ~ 65 Гц | 45 Гц ~ 400 Гц | |
| Минимальное разрешение | 0,000 01 Гц | 0,000 01 Гц | ||
| Погрешность измерений (k=2) | 0,005%*RD | 0,005%*RD | ||
| Фаза | Диапазон измерений | 0 ~ 360°(I ≥ 50 мА) | 0 ~ 360° (I ≥ 50 мА) | |
| Минимальное разрешение | 0,000 1° | 0,000 1° | ||
| Погрешность измерений (k=2) | 45 Гц ≤ F ≤ 65 Гц | 0,003° | 0,003° | |
| 65 Гц < F ≤ 200 Гц | —— | 0,01° | ||
| 200 Гц < F ≤ 400 Гц | —— | 0,02° | ||
Измерение мощности/энергии
| Диапазон напряжения | Диапазон тока | Коэффициент мощности | Погрешность измерений на разных частотах (Гц) (k=2) | ||
| 45 ≤ F ≤ 65 | 65 < F ≤ 200 | 200 < F ≤ 400 | |||
| 30 В ≤ U ≤ 480 В | 50 мA ≤ I ≤ 120 A | 0,5 L~1~0,5 C | 0.01%*RD | 0,02%*RD | 0,04%*RD |
| 10 мA ≤ I < 50 мA | 1 | 0.01%*RD | 0,03%*RD | 0,08%*RD | |
| 0,5 L~1~0,5 C | 0.02%*RD | ||||
| 3 мA ≤ I < 10 мA | 1 | 0.02%*RD | - | - | |
| 0,5 L~1~0,5 C | 0.04%*RD | - | - | ||
| 0,2 мA ≤ I < 3 мA | 1 | 0,02 % *RD×3 мA / I | - | - | |
- Диапазон измерения мощности / энергии / комбинация диапазонов напряжения и тока
- Диапазон измерения коэффициента мощности: -1.000 000…0.000 000…1.000 000
- Импульсный выход: 6 Гц - 60 кГц
- Импульсный вход: ≤ 200 кГц, напряжение: 0…3,3 В … 24 В
Основные технические характеристики
| Питание | AC (220 ± 22) В, (50 ± 2) Гц |
| Максимальная потребляемая мощность | 60 ВА |
| Время прогрева | 30 минут |
| Условия эксплуатации | Рабочая температура: 5 °C ~ 45 °C Температура хранения: -10 °C ~ 55 °C Рабочая влажность: < 80 % @ 30 °C, < 70 % @ 40 °C , < 40 % @ 50 °C Влажность при хранении: (20 % ~ 80 %) R·H, без конденсации |
| Высота над уровнем моря | < 3000 м |
| Вес | около 9,1 кг |
| Интерфейсы связи | USB, LAN, RS232 |
| Размеры | 390мм (Ш) × 271 мм (Г) × 195 мм (В) |
