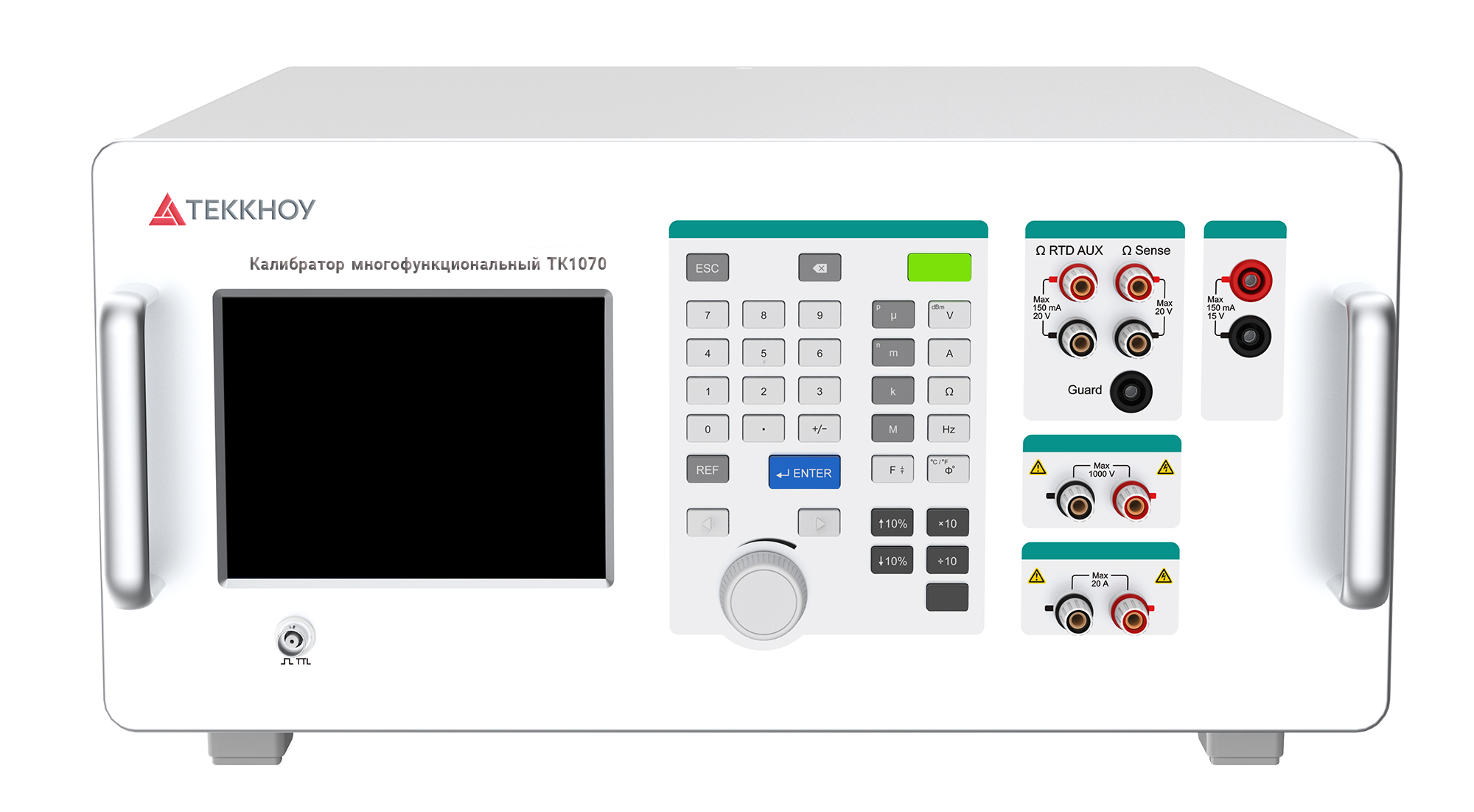

Многофункциональный калибратор ТК1070

Описание

TK1070 - многофункциональный калибратор электрических сигналов, предназначенный для воспроизведения AC/DC напряжения, AC/DC тока, электрического сопротивления, частоты, мощности (активной, реактивной, полной), регулировки фазы, имеющий импульсный выход и функцию проверки преобразователей с аналоговым выходным сигналом.

ТК1070 - это идеальное решение для специализированных и производственных лабораторий. Широкий выбор функций и дополнительных опций позволяют обеспечить выполнение требований к поверке / калибровке для широкого спектра измерительных приборов, от традиционных аналоговых до самых современных цифровых устройств. Интуитивно понятная панель управления с большим сенсорным ЖК-дисплеем и эргономичной клавиатурой делают работу пользователя легкой и комфортной.

Специализированное ПО позволяет полностью автоматизировать процесс поверки. TК1070 идеальный вариант для профессиональных метрологических лабораторий, которые решают задачи поверки широкого спектра приборов.

Применяется для поверки следующего оборудования:

мультиметры 5½ разрядов и ниже;
токоизмерительные клещи до 1000 А;
амперметры;
вольтметры;
измерители мощности (ваттметры);
самописцы и регистраторы данных;
преобразователи электрических сигналов;
омметры;
частотомеры;
и другое...

Ключевые особенности:

Напряжение постоянного тока: 10 мВ - 1020 В;
Сила постоянного тока: 10 мкА - 20,5 A;
Напряжение переменного тока: 1 мВ - 1020 В от 10 Гц до 500 кГц;
Сила переменного тока: 29 мкА – 20,5 A от 10 Гц до 30 кГц;
Погрешность за год: Uпост = ±0,001%, Uпер = ±0,01%, Iпост = ±0,008%, Iпер = ±0,015%;
Сопротивление: 1 Ом - 1100 МОм;
Частота прямоугольных импульсов: 1 Гц - 2 МГц;
Регулирование фазы: 0,05°;
Постоянная и переменная фиктивная мощность: 20,91 кВт;
Калибровка/поверка токовых клещей до 1000 А с токовой катушкой TD1020 (опция);
Стандартные интерфейсы: RS-232, USB, LAN

Документы

Скачать. Сравнительная таблица многофункциональных калибраторов электрических сигналов ТК

1.8 Мб

Скачать. Описание Многофункционального калибратора электрических сигналов ТК1070

4.4 Мб

Характеристики

Метрологические характеристики

Таблица 1 - Воспроизведение напряжения постоянного тока

Диапазон	Пределы допускаемой абсолютной погрешности, ±	Стабильность, ± 24 часа	Разрешение
от 0 до 330,0000 мВ	6010^-6U_уст^[1] + 3 мкВ	510^-6U_уст + 1 мкВ	100 нВ
от 0 до 3,300000 В	5010^-6U_уст + 5 мкВ	410^-6U_уст + 3 мкВ	1 мкВ
от 0 до 33,00000 В	5010^-6U_уст + 50 мкВ	410^-6U_уст + 30 мкВ	10 мкВ
от 30,0000 до 330,0000 В	5510^-6U_уст + 500 мкВ	4,510^-6U_уст + 300 мкВ	100 мкВ
от 100,000 до 1020,000 В	5510^-6U_уст + 1500 мкВ	4,510^-6U_уст + 900 мкВ	1 мВ
Примечание [1]: U_уст - установленное значение напряжения постоянного тока, мкВ.

Таблица 2 – Воспроизведение постоянного тока

Диапазон	Пределы допускаемой абсолютной погрешности, ±	Разрешение
от 0 до 330,0000 мкА	14010^-6I_уст ^[1] + 0,02 мкА	1 нА
от 0 до 3,300000 мА	9010^-6I_уст + 0,04 мкА	10 нА
от 0 до 33,00000 мА	9010^-6I_уст + 0,25 мкА	100 нА
от 0 до 330,0000 мА	9010^-6I_уст + 2,5 мкА	1 мкА
от 0 до 1,100000 A	25010^-6I_уст + 40 мкА	10 мкА
от 1,000000 до 3,300000 A	30010^-6I_уст + 40 мкА	10 мкА
от 3,00000 до 20,50000 A	60010^-6I_уст + 500 мкА	100 мкА
Примечание [1]: I_уст - установленное значение постоянного тока, мкА.

Таблица 3 - Воспроизведение напряжения переменного тока

Диапазон	Частота (Гц)	Пределы допускаемой абсолютной погрешности, ±	Разрешение
от 1,00000 мВ до 33,00000 мВ	от 10 до 45	0,12 %*U_уст ^[1] + 20 мкВ	100 нВ
	от 45 до 10 к	0,1 %*U_уст + 20 мкВ
	от 10 к до 20 к	0,15 %*U_уст + 20 мкВ
	от 20 к до 50 к	0,2 %*U_уст + 20 мкВ
	от 50 к до 100 к	0,35 %*U_уст + 33 мкВ
	от 100 к до 500 к	0,9 %*U_уст + 60 мкВ
от 30,0000 мВ до 330,0000 мВ	от 10 до 45	0,05 %*U_уст + 18 мкВ	1 мкВ
	от 45 до 10 к	0,03 %*U_уст + 18 мкВ
	от 10 к до 20 к	0,06 %*U_уст + 18 мкВ
	от 20 к до 50 к	0,08 %*U_уст + 40 мкВ
	от 50 к до 100 к	0,15 %*U_уст + 120 мкВ
	от 100 к до 500 к	0,35 %*U_уст + 300 мкВ
от 0,300000 до 3,300000 В	от 10 до 45	0,05 %*U_уст + 55 мкВ	10 мкВ
	от 45 до 10 к	0,02 %*U_уст + 55 мкВ
	от 10 к до 20 к	0,06 %*U_уст + 55 мкВ
	от 20 к до 50 к	0,08 %*U_уст + 55 мкВ
	от 50 к до 100 к	0,15 %*U_уст + 180 мкВ
	от 100 к до 500 к	0,4 %*U_уст + 800 мкВ
от 3,00000 до 33,00000 В	от 10 до 45	0,05 %*U_уст + 750 мкВ	100 мкВ
	от 45 до 10 к	0,03 %*U_уст + 550 мкВ
	от 10 к до 20 к	0,06 %*U_уст + 550 мкВ
	от 20 к до 50 к	0,08 %*U_уст + 550 мкВ
	от 50 к до 100 к	0,2 %*U_уст + 1800 мкВ
от 30,00000 до 330,0000 В	от 45 до 1 к	0,03 %*U_уст + 2500 мкВ	1 мВ
	от 1 к до 10 к	0,04 %*U_уст + 8000 мкВ
	от 10 к до 20 к	0,06 %*U_уст + 8000 мкВ
	от 20 к до 50 к	0,12 %*U_уст + 9000 мкВ
	от 50 к до 100 к	0,24 %*U_уст + 80000 мкВ
от 300,000 до 1020,000 В	от 45 до 1 к	0,03 %*U_уст + 15000 мкВ	10 мВ
	от 1 к до 5 к	0,04 %*U_уст + 15000 мкВ
	от 5 к до 10 к	0,04 %*U_уст + 15000 мкВ
Примечание [1]: U_уст - установленное значение напряжения переменного тока, мкВ.

Таблица 4 - Воспроизведение переменного тока

Диапазон	Частота, (Гц)	Пределы допускаемой абсолютной погрешности, ±	Разрешение
от 29,0000 мкА до 330,0000 мкА	от 10 до 20	0,16 %*I_уст ^[1] + 0,1 мкА	1 нА
	от 20 до 45	0,12 %*I_уст + 0,1 мкА
	от 45 до 1 к	0,08 %*I_уст + 0,1 мкА
	от 1 к до 5 к	0,16 %*I_уст + 0,1 мкА
	от 5 к до 10 к	0,3 %*I_уст + 0,2 мкА
	от 10 к до 30 к	1,2 %*I_уст + 0,4 мкА
от 0,300000 мА до 3,300000 мА	от 10 до 20	0,16 %*I_уст + 0,1 мкА	10 нА
	от 20 до 45	0,12 %*I_уст +0,1 мкА
	от 45 до 1 к	0,08 %*I_уст + 0,1 мкА
	от 1 к до 5 к	0,16 %*I_уст + 0,2 мкА
	от 5 к до 10 к	0,3 %*I_уст + 0,3 мкА
	от 10 к до 30 к	1,2 %*I_уст + 0,5 мкА
от 3,00000 мА до 33,00000 мА	от 10 до 20	0,12 %*I_уст + 2 мкА	100 нА
	от 20 до 45	0,08 %*I_уст + 2 мкА
	от 45 до 1 к	0,04 %*I_уст + 2 мкА
	от 1 к до 5 к	0,06 %*I_уст + 2 мкА
	от 5 к до 10 к	0,1 %*I_уст + 3 мкА
	от 10 к до 30 к	0,3 %*I_уст + 4 мкА
от 30,0000 мА до 330,0000 мА	от 10 до 20	0,12 %*I_уст + 20 мкА	1 мкА
	от 20 до 45	0,08 %*I_уст +20 мкА
	от 45 до 1 к	0,04 %*I_уст +20 мкА
	от 1 к до 5 к	0,06 %*I_уст + 40 мкА
	от 5 к до 10 к	0,1 %*I_уст +100 мкА
	от 10 к до 30 к	0,3 %*I_уст + 200 мкА
от 0,100000 A до 1,100000 A	от 10 до 45	0,12 %*I_уст +100 мкА	10 мкА
	от 45 до 1 к	0,04 %*I_уст + 80 мкА
	от 1 к до 5 к	0,06 %*I_уст +500 мкА
	от 5 к до 10 к	0,1 %*I_уст +1000 мкА
от 1,000000 A до 3,300000 A	от 10 до 45	0,12 %*I_уст +100 мкА	10 мкА
	от 45 до 1 к	0,04 %*I_уст +80 мкА
	от 1 к до 5 к	0,06 %*I_уст +500 мкА
	от 5 к до 10 к	0,1 %*I_уст + 2000 мкА
от 3,00000 A до 20,50000 A	от 45 до 100	0,06 %*I_уст +1500 мкА	100 мкА
	от 100 до 1 к	0,08 %*I_уст +1500 мкА
	от 1 к до 5 к	0,12 %*I_уст +3000 мкА
Примечание [1]: I_уст - установленное значение переменного тока, мкА.

Таблица 5 - Воспроизведение постоянной и переменной мощности

Частота (Гц)	Диапазон напряжения (U)	Диапазон тока (I)	Диапазон фазы (φ)	Диапазон коэффициента мощности (λ)
Постоянный ток	от 0 до ±1020 В	от 0 до ±20,5 А	—	—
от 10 до 45	от 30 мВ до 33 В	от 3 мА до 3,3 A	от 0,000° до 359,999°	от -1 до 1
от 45 до 1 к	от 30 мВ до 1020 В	от 3 мА до 20,5 A	от 0,000° до 359,999°	от -1 до 1
от 1 к до 5 к	от 3 В до 1020 В	от 30 мА до 3,3 A	от 0,000° до 359,999°	от -1 до 1
от 5 к до 10 к	от 3 В до 1020 В	от 30 мА до 3,3 A	от 0,000° до 359,999°	от -1 до 1
от 10 к до 30 к	от 3 В до 330 В	от 30 мА до 330 мА	от 0,000° до 359,999°	от -1 до 1
Примечание [1]: Диапазон мощности постоянного тока – это комбинация воспроизведения постоянного напряжения и постоянного тока. Примечание [2]: Диапазон мощности переменного тока – это комбинация воспроизведения переменного напряжения и переменного тока, учитывая регулировку фазы. Примечание [3]: Показатель воспроизведения мощности смотреть в расчетной формуле: , где U_U - погрешность воспроизведения напряжения, U_I - погрешность воспроизведения тока, U_λ - погрешность воспроизведения коэффициента мощности.

Таблица 6 - Воспроизведение сопротивления

Диапазон	Пределы допускаемой абсолютной погрешности, ±	Разрешение
от 0 Ω до 11,00000 Ω	10010^-6R_уст ^[1] + 0,01 Ом	10 мкОм
от 10,00000 Ω до 33,00000 Ω	10010^-6R_уст + 0,015 Ом	10 мкОм
от 30,0000 Ом до 110,0000 Ом	8010^-6R_уст + 0,015 Ом	100 мкОм
от 100,0000 Ом до 330,0000 Ом	8010^-6R_уст + 0,02 Ом	100 мкОм
от 0,300000кОм до 1,100000 кОм	8010^-6R_уст + 0,02 Ом	1 мОм
от 1,000000 кОм до 3,300000 кОм	8010^-6R_уст + 0,2 Ом	1 мОм
от 3,00000 кОм до 11,00000 кОм	8010^-6R_уст + 0,1 Ом	10 мОм
от 10,00000 кОм до 33,00000 кОм	8010^-6R_уст + 1 Ом	10 мОм
от 30,0000 кОм до 110,0000 кОм	10010^-6R_уст + 1 Ом	100 мОм
от 100,0000 кОм до 330,0000 кОм	100 10^-6R_уст + 10 Ом	100 мОм
от 0,300000 MОм до 1,100000 MОм	13010^-6R_уст + 10 Ом	1 Ом
от 1,000000 MОм до 3,300000 MОм	13010^-6R_уст + 150 Ом	1 Ом
от 3,00000 MОм до 11,00000 MОм	50010^-6R_уст + 250 Ом	10 Ом
от 10,00000 MОм до 33,00000 MОм	80010^-6R_уст + 2500 Ом	10 Ом
от 30,0000 MОм до 110,0000 MОм	450010^-6R_уст + 3000 Ом	100 Ом
от 100,0000 MОм до 330,0000 MОм	450010^-6R_уст + 100000 Ом	100 Ом
от 300,000 MОм до 1100,000 MОм	1400010^-6R_уст + 480000 Ом	1 кОм
Примечание [1]: R_уст - установленное значение сопротивления постоянному току, Ом.

Таблица 7 – Воспроизведение частоты импульсного сигнала

Диапазон ^[1]	Разрешение	Пределы допускаемой абсолютной погрешности, ±
от 1,00000 Гц до 9,99999 Гц	10 мкГц	2010^-6F_уст.^[2]+20 мкГц
от 10,0000 Гц до 99,9999 Гц	100 мкГц
от 100,000 Гц до 999,999 Гц	1 мГц
от 1,00000 кГц до 9,99999 кГц	10 мГц
от 10,0000 кГц до 99,9999 кГц	100 мГц
от 100,000 кГц до 999,999 кГц	1 Гц
от 1,00000 MГц до 2,00000 MГц	10 Гц
Примечание [1]: Уровень выхода – TTЛ. Примечание [2]: F_уст - установленное значение частоты импульса. Примечание [3]: время нарастания и затухания сигнала 20 нс.

Таблица 8 – Воспроизведение фазы и коэффициента мощности

Фаза		Пределы допускаемой погрешности
Фаза		от 10 до 20 Гц	от 20 до 45 Гц	от 45 Гц до 1 кГц	от 1 до 5 кГц	от 5 до 10 кГц	от 10 до 30 кГц
φ		0,1°	0,1°	0,05°	0,5°	1,0°	2,0°
Фаза(φ)	Коэффициент мощности (λ)	Составляющая погрешности измерения мощности, вызванная погрешностью фазы ^[1]
Фаза(φ)	Коэффициент мощности (λ)	от 10 до 20 Гц	от 20 до 45 Гц	от 45 Гц до 1 кГц	от 1 до 5 кГц	от 5 до 10 кГц	от 10 до 30 кГц
0°	1,00000	0,000 %	0,000 %	0,000 %	0,004 %	0,015 %	0,061 %
10°	0,98481	0,031 %	0,031 %	0,015 %	0,158 %	0,323 %	0,676 %
20°	0,93969	0,064 %	0,064 %	0,032 %	0,321 %	0,650 %	1,331 %
30°	0,86603	0,101 %	0,101 %	0,050 %	0,508 %	1,023 %	2,076 %
40°	0,76604	0,147 %	0,147 %	0,073 %	0,736 %	1,480 %	2,989 %
50°	0,64279	0,208 %	0,208 %	0,104 %	1,044 %	2,095 %	4,220 %
60°	0,50000	0,302 %	0,302 %	0,151 %	1,515 %	3,038 %	6,106 %
70°	0,34202	0,480 %	0,480 %	0,240 %	2,401 %	4,810 %	9,649 %
80°	0,17365	0,990 %	0,990 %	0,495 %	4,953 %	9,913 %	19,853 %
90°	0,00000	—	—	—	—	—	—
Примечание [1]: Формула расчета：U_λ= [1−cos(φ+Δφ)/cosφ] ×100%. Примечание [2]: Разрешение воспроизведения фазы – 0,001°. Примечание [3]: Разрешение воспроизведения коэффициента мощности – 0,00001.

Таблица 9 – Воспроизведение частоты сигнала синусоидальной формы

Диапазон ^[1]	Разрешение	Пределы допускаемой относительной погрешности
от 10,00000 Гц до 99,99999 Гц	10 мкГц	0,005 %
от 100,0000 Гц до 999,9999 Гц	0,1 мГц	0,005 %
от 1,000000 кГц до 9,999999 кГц	1 мГц	0,005 %
от 10,00000 кГц до 99,99999 кГц	10 мГц	0,005 %
от 100,0000 кГц до 500,0000 кГц	0,1 Гц	0,005 %
Примечание [1]: Режим воспроизведения переменного напряжения или переменного тока.
