- Класс точности: 0,05/0,1
- DC напряжение: 30 – 1150 В
- DC ток: 0,5 – 300 А
- Диапазон измерения
температуры: - 30 °С…+60 °С
Подробнее
Описание

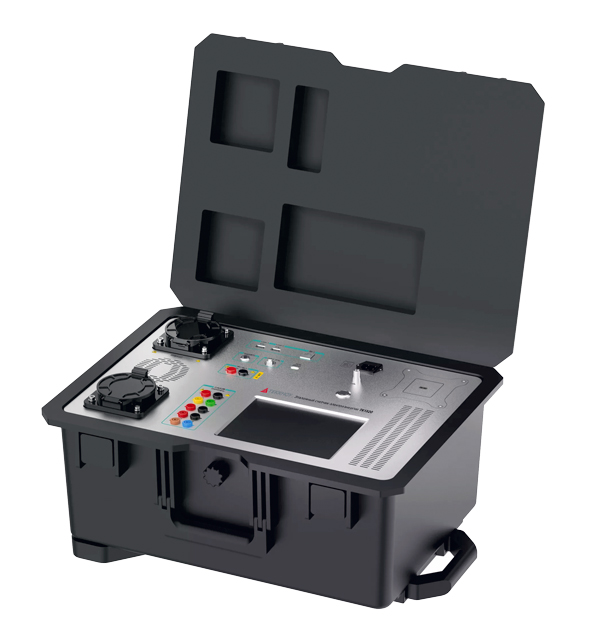

1. Обзор

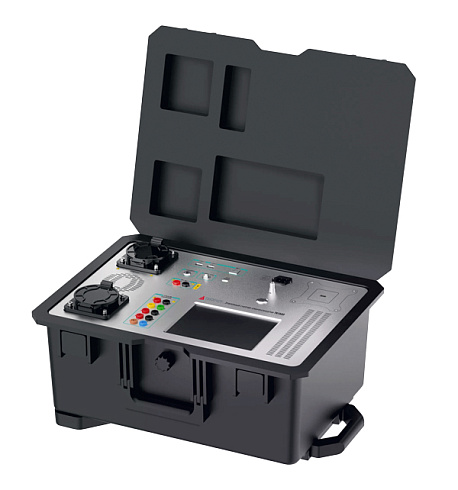

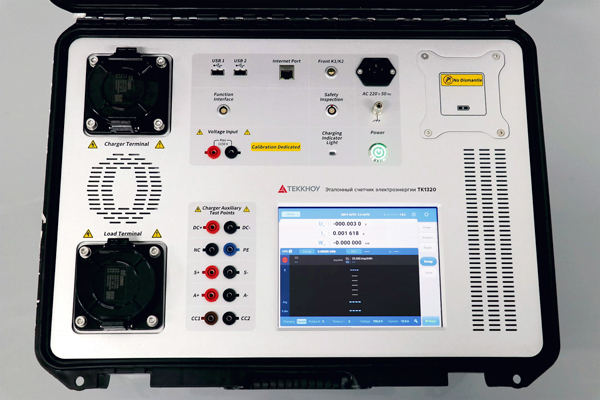

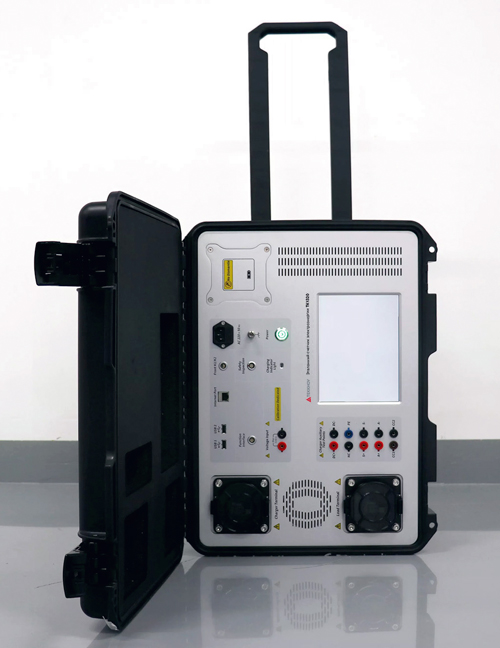

TK1320 – это эталонный счетчик электрической энергии, предназначенный для поверки зарядных станций постоянного тока на месте их эксплуатации с измерениями постоянного напряжения до 1150 В, постоянного тока до 300 А и электрической энергии с классом точности 0,05/0,1. Поверка зарядной станции с применением ТК1320 может проводиться как при работе на реальную нагрузку (электроавтомобиль), так и с использованием резистивной нагрузки TK4710 от 20 кВт до 60 кВт (возможен заказ резистивной нагрузки в диапазоне до 60 кВт). Дополнительно, с помощью ТК1320 можно проводить испытания на совместимость и соответствие протокола связи зарядного устройства.
2. Особенности
- Высокая точность: благодаря использованию широкополосного компаратора AC/DC тока, по сравнению с шунтом, влияние термоэлектрического потенциала крайне мало, а точность высокая;
- Измерение пульсаций DC тока: обнаружение пульсаций AC тока менее 1 кГц.
- Отображение формы сигнала мощности: отображение и запись кривых заряда в реальном времени U(t), I(t), P(t), E(t) и т. д.;
- Измерение температуры окружающей среды: встроенный датчик температуры для измерения температуры окружающей среды на месте эксплуатации для корректировки результатов измерений;
- Функция проверки часов: встроенный модуль GPS, отображение часов в реальном времени и корректировка времени по месту установки зарядной станции;
- Интеграция: встроенная схема управления зарядом, имитатор напряжения аккумулятора, имитатор BMS, получение сообщений по CAN, получение форм сигналов и другие модули, нет необходимости в дополнительном соединительном оборудовании;
- Сбор данных: встроенный 8-канальный высокоскоростной модуль сбора данных, который может собирать параметры и формы сигналов, такие как выходное напряжение места зарядки, ток зарядки, напряжение аккумулятора автомобиля, CC1, вспомогательный источник питания и т. д., и также унификация временной базы с сообщениями CAN для обеспечения долгосрочной работы и нулевой потери данных. Встроенный модуль сбора сообщений CAN-шины может осуществлять запись сообщений CAN-шины и синхронизировать время со сбором данных о напряжении, токе и других параметрах для синхронного сбора сообщений и форм сигналов данных;
- Встроенная схема управления транспортным средством: с DC+, DC-, PE, S+, S-, CC1, CC2, A+, A- и другими линиями подключения контура, функция включения-выключения и стандартный интерфейс BNC, для имитации неисправности цепи интерфейса зарядки постоянного тока транспортного средства. Встроенный модуль имитации сопротивления R4 с диапазоном регулировки сопротивления от 420 Ом до 6800 Ом и дискретностью 1 Ом. Каждый контакт оснащен переключателем включения-выключения, который может имитировать состояние включения-выключения контакта;
- Моделирование сопротивления изоляции: можно выполнить моделирование состояния изоляции зарядного устройства, диапазон входного напряжения составляет 0 В ~ 800 В, диапазон регулировки сопротивления составляет 10 кОм ~ 1 МОм, дискретность 1 кОм, что используется для моделирования положительных и отрицательных неисправностей изоляции места зарядки;
- Симулятор аккумулятора: выходное напряжение 0 В ~ 1000 В для имитации BMS электромобиля;
- Высокая надежность: в токовой петле отсутствуют переключатели, реле и другие механические контакты, может выдерживать перегрузку в 2 раза выше номинального тока в течение 5 с;
- Поверка и калибровка: благодаря специальным клеммам ТК1320 можно поверять (калибровать) двумя способами, а адаптер TK496 (опция) помогает упростить данный процесс;
- Сенсорный цветной ЖК-экран с высоким разрешением.
- Интерфейс для подключения Ethernet, WIFI, USB, CAN-BUS. Программное обеспечение для управления с ПК;
- Поддержка подключения к коммерческой электросети, встроенному литиевому аккумулятору и блокe питания зарядного устройства электромобиля;
- Устанавливается в переносной кейс с высоким уровнем сейсмической и электрической защиты.
3. Применение
4. Код заказа
Видео
Характеристики
Метрологические характеристики
Измерение постоянного напряжения
| Диапазон, В | Разрешение, мВ |
Предел абсолютной допускаемой погрешности ± (% ИВ + % ДИ) |
Температурный коэффициент ±%*ИВ/°C при температуре от минус 30 °C до 55 °C |
||
|---|---|---|---|---|---|
| Класс точности 0,1 | Класс точности 0,05 | Класс точности 0,1 | Класс точности 0,05 | ||
| 300 | 0,1 | 0,04 + 0,005 | 0,02 + 0,0025 | 0,005 | 0,002 |
| 750 | 0,1 | 0,04 + 0,005 | 0,02 + 0,0025 | 0,005 | 0,002 |
| 1000 | 1 | 0,04 + 0,005 | 0,02 + 0,0025 | 0,005 | 0,002 |
|
1. Диапазон: ручное/автоматическое переключение 2. Диапазон измерения: от 30 до 1150 В. 3. Неопределенность пульсации (k = 2): 0,05%*ДИ, RMS; полоса пропускания: ≤ 1 кГц 4. ИВ - установленное значение, ДИ - верхний предел диапазона |
|||||
Измерение электрической энергии
| Тестируемая электрическая энергия | Предел абсолютной допускаемой погрешности, %*ИВ | |
| Класс точности 0,1 | Класс точности 0,05 | |
| Мощность/Электрическая энергия | 0,1 | 0,05 ИВ |
Измерение постоянного тока
| Диапазон, А | Разрешение, мА | Предел абсолютной допускаемой погрешности ± (% ИВ + % ДИ) | Температурный коэффициент ± % ИВ/°C при температуре от минус 30 °C до 55 °C | |||
|---|---|---|---|---|---|---|
| Класс точности 0,1 | Класс точности 0,05 | Класс точности 0,1 | Класс точности 0,05 | |||
| 5 | 1 | 0,02 + 0,03 | 0,01 + 0,015 | 0,015 | 0,01 | |
| 10 | 10 | 0,04 + 0,01 | 0,02 + 0,005 | 0,008 | 0,005 | |
| 20 | 10 | 0,04 + 0,01 | 0,02 + 0,005 | 0,005 | 0,003 | |
| 50 | 10 | 0,04 + 0,01 | 0,02 + 0,005 | 0,003 | 0,002 | |
| 100 | 100 | 0,04 + 0,01 | 0,02 + 0,005 | 0,002 | 0,001 | |
| 250 | 100 | 0,04 + 0,01 | 0,02 + 0,005 | 0,002 | 0,001 | |
|
1. Переключение диапазона: Ручное/автоматическое 2. Диапазон измерения: от 0.5 А до 300 А 3. Погрешность пульсации (k = 2): 0.05%*ДИ, RMS; полоса пропускания: ≤ 1 кГц |
||||||
Измерение температуры/часов
| Наименование | Значение характеристики |
|---|---|
| Диапазон измерения температуры, °С | - 30…+60 |
| Предел допускаемой абсолютной погрешности измерения температуры, °С | ± 0,3 |
| Режим синхронизации часов | GPS |
| Точность времени | 1 с/сутки |
Основные технические характеристики
| Наименование | Значение характеристики |
|---|---|
| Электропитание | Зарядное устройство для электромобиля, встроенная литиевая батарея, коммерческая сеть AC (220 ± 22) В, (50 ± 2) Гц |
| Мощность, ВА | 100 |
| Интерфейс | USB, LAN, WIFI, Коммуникация с нагрузкой по CAN-BUS |
|
Условия эксплуатации: Температура окружающей среды, °С Относительная влажность, не более % |
- 25…+ 55 80 |
| Масса, не более, кг | 21 |
| Габаритные размеры, (длина×ширина×высота), мм, не более | 540 × 410 × 270 |
