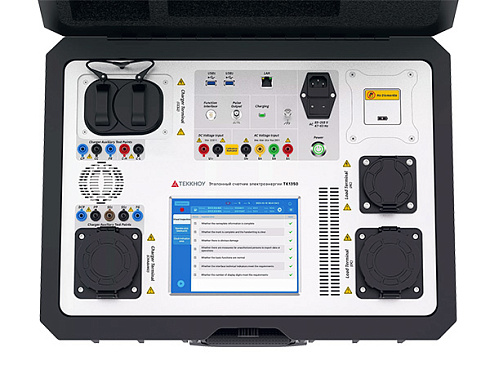

Счетчик электрической энергии эталонный для поверки зарядных станций электроавтомобилей TK1350

1.Обзор

TK1350 — это эталонный счетчик электрической энергии AC/DC зарядных станций электромобилей на месте их эксплуатации. При моделировании процесса зарядки электромобиля в качестве нагрузки может применяться как автомобиль, так и переносная резистивная нагрузка. Номинал используемых нагрузок DC от 20 кВт до 60кВт, нагрузок AC от 9 кВт до 45 кВт, причем DC нагрузки могут подключаться каскадно, максимально 4 шт. по 60 кВт, что позволяет тестировать зарядную станцию на мощности 240 кВт.

Счетчик поддерживает европейский стандартный интерфейс зарядки постоянного тока CCS2, европейский стандартный интерфейс зарядки переменного тока Mennekes (Type2) и японский стандартный интерфейс зарядки постоянного тока CHAdeMO. Счетчик может использовать электромобили в качестве нагрузок или использовать резистивные нагрузки для тестирования. Оборудование сочетает в себе технологию измерения широкого динамического диапазона, высокоскоростное обновление электрической энергии на уровне миллисекунд и другие технологии для достижения точного измерения накопленной электрической энергии в течение всего процесса зарядки. По сравнению с традиционным стационарным измерением предустановленных точек калибровки, он более точно отражает производительность зарядной станции.

• IEC 62196-2
• IEC 62196-3
• CHAdeMO

2. Особенности

• Измерение в режиме постоянного тока: напряжение постоянного тока 200–1000 В, постоянный ток 1–300 А, класс точности измерения мощности/электрической энергии 0,05.
• Измерение в режиме переменного тока: трехфазное напряжение с диапазоном от 200 В до 480 В, ток от 0,1 А до 80,0 А, класс точности измерения мощности/электрической энергии 0,05.
• Поддержка нескольких типов нагрузок: в качестве нагрузок для измерения накопленной электроэнергии в течение всего процесса зарядки могут использоваться электромобили и стандартные резистивные нагрузки;
• Гибкое подключение нагрузки: резистивная нагрузка постоянного тока 20 кВт, 60 кВт, резистивная нагрузка переменного тока однофазная 9 кВт и трехфазная 45 кВт. Мощность нагрузки может переключаться с помощью программного управления.
• Каскадное подключение нагрузки: нагрузки постоянного тока могут быть подключены последовательно каскадом до четырех нагрузок по 60 кВт, максимальная общая мощность нагрузки 240 кВт.
• Скорость обновления мощности на уровне Ms-Level (мс): позволяет минимизировать погрешности, возникающие из-за асинхронного накопления мощности зарядной станцией и стандартными измерительными приборами, что повышает точность измерений накопленной энергии.
• Расчет погрешности: поддерживает импульсный метод и метод накопленной электрической энергии для определения погрешности.
• Измерение температуры окружающей среды: встроенный датчик температуры для измерения температуры окружающей среды на месте эксплуатации для корректировки результатов измерений;
• Функция проверки часов: встроенный модуль GPS, отображение часов в реальном времени и корректировка времени по месту установки зарядной станции.
• Автоматизированная работа: управление осуществляется через ЖК-экран счетчика для автоматизированного тестирования или с помощью подключаемой панели управления.
• Прослеживаемая калибровка: со специальными калибровочными клеммами для упрощения калибровки прибора.
• Поддержка подключения к коммерческой электросети, встроенному литиевому аккумулятору и блокe питания зарядного устройства электромобиля.

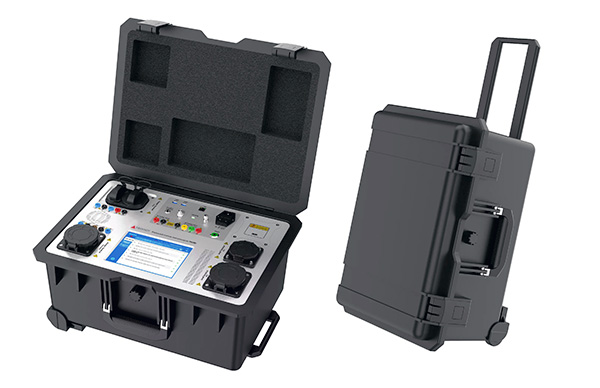

• Устанавливается в переносной кейс с высоким уровнем сейсмической и электрической защиты.

3. Применение

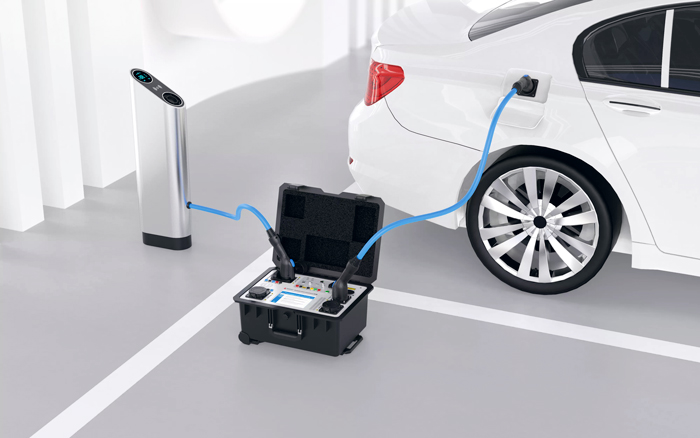

Поверка зарядной станции с подключением к электромобилю

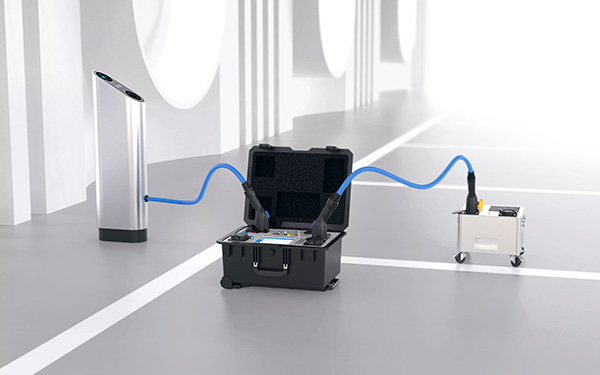

Поверка зарядной станции с подключением к резистивной нагрузке
