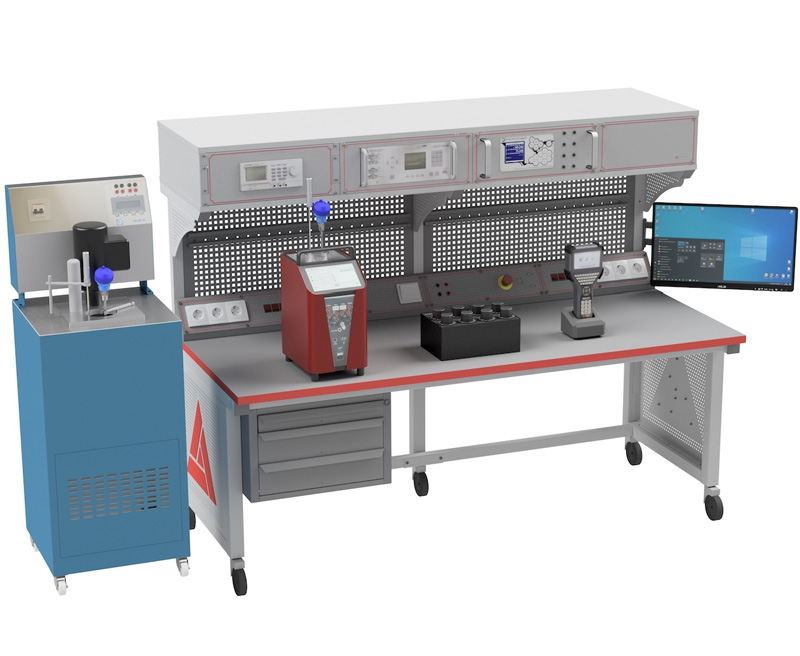

Автоматизированное рабочее место (АРМ) предназначено для поверки средств измерений температуры.
Метрологические стенды предназначены для поверки, калибровки и ремонта датчиков температуры (ТП и ТС) со стандартными выходными сигналами, датчиков температуры с выходными унифицированными сигналами и цифровым сигналом HART, биметаллических и стеклянных термометров, термореле.
Подбор необходимой комплектации основывается на задачах, стоящих перед метрологической лабораторией, и обуславливается следующими параметрами:
- класс точности поверяемых СИ;
- диапазон измерений поверяемых СИ;
- типы поверяемых СИ;
- типы выходных сигналов поверяемых СИ;
- количество одновременно поверяемых СИ;
- степень автоматизации поверки.
Подбор конкретных моделей оборудования осуществляется специалистами ООО "Метрология и автоматизация" на основании заполненного Заказчиком опросного листа.
По дополнительному заказу конструкция метрологического стенда может быть изготовлена в нестандартном исполнении.
Снизу в левой или правой части рабочего места устанавливается дополнительная выдвижная полка для размещения одного или двух калибраторов температуры. Такое исполнение стенда обеспечивает более комфортную работу с калибраторами, т.к. основные органы управления и зона для установки поверяемых СИ находятся, что называется, «под рукой», при этом не занимая пространство на столешнице.
В нижней части стенда, рядом с полкой размещены ЕВРО розетки 230 В для подключения питания калибраторов, а также блок интерфейсных разъёмов для их подключения к ПК.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Полностью автоматический процесс поверки, калибровки;
- Поверка ТС и ТП в соответствии с ГОСТ 8.461-2009 и ГОСТ 8.338-2002 соответственно;
- Одновременная поверка до 8 шт. СИ температуры;
- Автоматический расчет погрешности измерения и установка критерия годности поверяемого СИ;
- Расчет расширенной неопределенности;
- Формирование и вывод на печать протоколов поверки;
- Передача сведений о поверке во ФГИС «АРШИН»

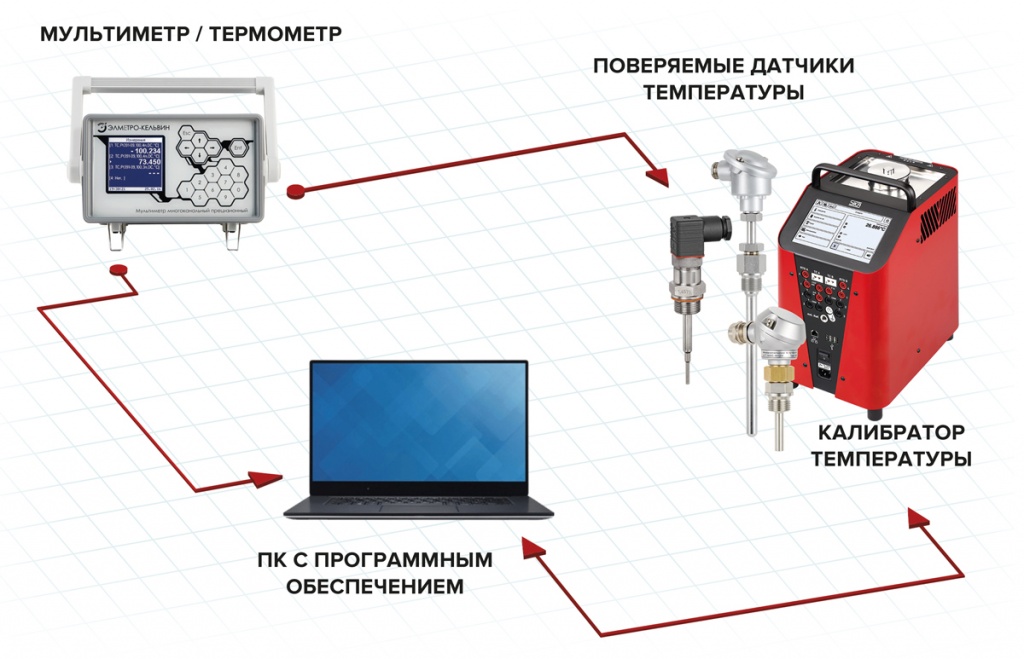

Функциональная схема процесса автоматической поверки
| Задание температуры | |
| Диапазон | -100 … +1600 °C |
| Нестабильность поддержания заданной температуры | до ±0,005 °C |
| Эталоны | |
| Термометры сопротивления | 1, 2, 3 разряд |
| Термоэлектрические преобразователи | 1, 2, 3 разряд |
| Цифровые многоканальные термометры |
0 … 2000 Ом, ±(0,0025% ИВ +0,005Ом) 0 … 25мА, ± (0,0065% ИВ +0,25мкА) 0 … 1,1В; 0…200мВ, ± (0,005%ИВ + 2мкВ) Измерение входных сигналов ТП и ТС с НСХпо ГОСТ Р 8.585-2001 и ГОСТ 6651-2009 соответственно |
| Измерение выходных сигналов | |
| Аналоговый | мВ, Ом, 0-20 мА, 4-20 мА, 0-5 мА |
| Цифровой | RS-485, HART, Foundation Fieldbus |
| Количество поверяемых СИ | от 1 до 8 шт. |
| Интерфейс связи | RS-232, USB, Ethernet |
| Режим измерений | Автоматический, полуавтоматический, ручной |
