Метрологический стенд для поверки, калибровки и ремонта СИ уровня

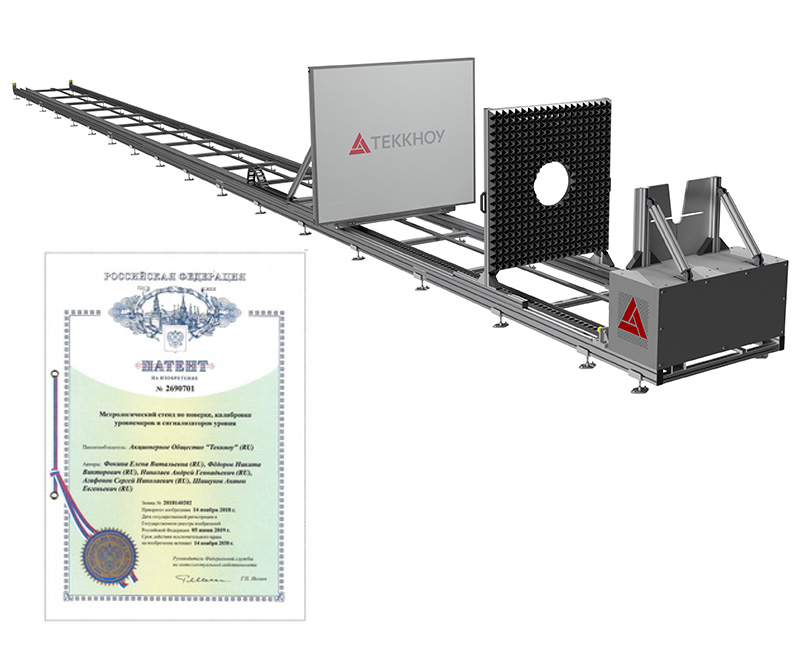

АО "Теккноу" получило Патент от ФЕДЕРАЛЬНОЙ СЛУЖБЫ ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (РОСПАТЕНТ) на изобретение "Метрологический стенд по поверке, калибровке уровнемеров и сигнализаторов уровня". Авторы: Фокина Е.В., Фёдоров Н.В., Николаев А.Г., Агафонов С.Н., Шашуков А.Е.

Описание стенда

Метрологические стенды предназначены для поверки, калибровки и ремонта радарных, ультразвуковых, микро-импульсных, волноводорадарных, коаксиальных, поплавковых уровнемеров в автоматическом и буйковых уровнемеров в полуавтоматическом режимах.

Принцип действия стендов основан на имитации изменения уровня путем перемещения подвижной части стенда, на которой закреплены отражающая или контактная пластина, вдоль горизонтального основания стенда.

Метрологические стенды выпускаются в двух модификациях:

• С использованием лазерной измерительной системы (модификация МСПКУ-1). В данной модификации стенд является эталоном 1-го разряда;
• С использованием лазерного дальномера (модификация МСПКУ-2). В данной модификации стенд является эталоном 2-го разряда.

Комплектация метрологического стенда состоит из рабочего места, соответствующих модулей, выбор которых зависит от типов поверяемых уровнемеров, эталона для измерения выходных сигналов, вспомогательного оборудования.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

• Автоматический/полуавтоматический процесс поверки;

• Имитационный метод изменения уровня при поверке;

• Высокая точность позиционирования отражающей пластины;

• Низкий уровень шума в рабочем режиме, не превышающий 50 Дб:

• Автоматический расчет погрешности измерения и установка критерия годности поверяемого СИ;

• Формирование и вывод на печать протоколов поверки;

• Передача сведений о поверке во ФГИС «АРШИН».

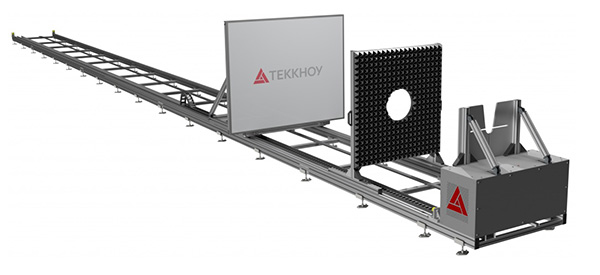

Модуль № 1 предназначен для поверки и калибровки бесконтактных уровнемеров (ультразвуковые, радарные) методом сличения показаний уровнемера с показаниями лазерного дальномера или интерферометра, а также, по дополнительному заказу, контактных уровнемеров (волноводных, волноводно-радарных, рефлекс-радарных и т.д.) с дополнительной системой натяжения и поддержания гибких и жестких зондов. Измерения осуществляются на основе определения положения отражающей или контактной пластины, закрепленной на подвижной части стенда, которая перемещается вдоль горизонтального основания, относительно установочной пластины, закрепленной на неподвижной части стенда, на которой жёстко закрепляются поверяемый уровнемер и эталон. Определение положения отражающей или контактной пластины относительно установочной пластины осуществляется посредством лазерного дальномера или интерферометра. Перемещаясь вдоль горизонтального основания стенда, подвижная часть может устанавливаться на любое значение расстояния в пределах диапазона измерений стенда.

Модуль № 1 выпускают в трёх исполнениях:

    - Исполнение 1 – для поверки бесконтактных и контактных уровнемеров;
    - Исполнение 2 – для поверки только бесконтактных уровнемеров;
    - Исполнение 3 – для поверки только контактных уровнемеров.

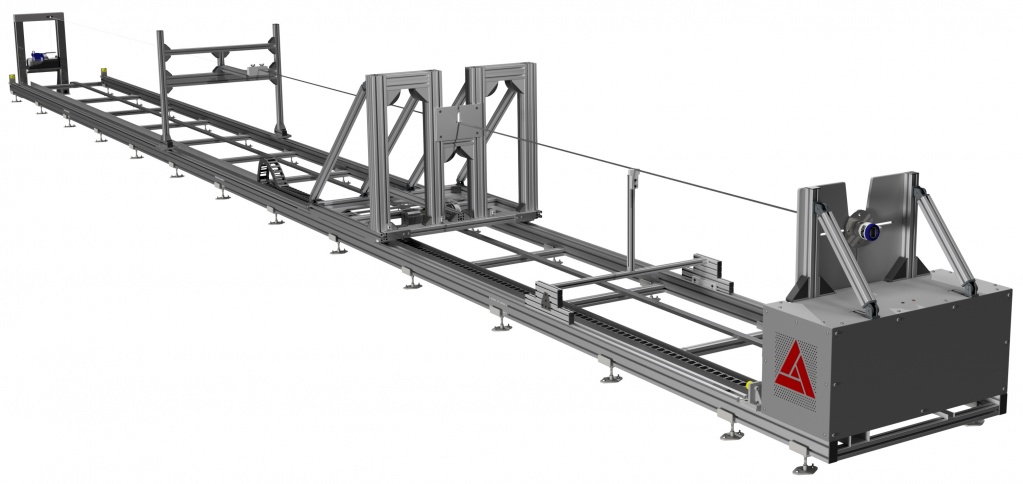

Модуль № 1 с системой натяжения троса/зонда:

Модуль № 2

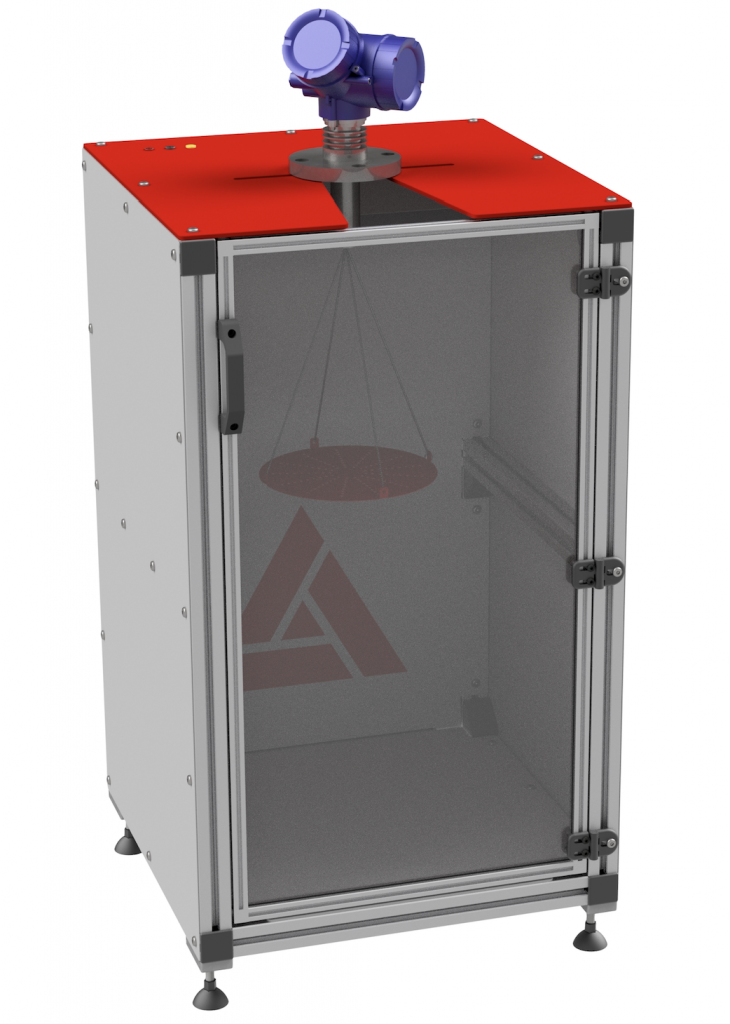

Модуль № 2 предназначен для поверки и калибровки буйковых уровнемеров методом имитации уровня с помощью эталонных гирь. Метод измерений основан на имитации изменения выталкивающей силы жидкости, действующей на буёк (поплавок) уровнемера. Измерения осуществляется путем подвешивания к электронному блоку буйковых уровнемеров корзины с разновесами. Увеличение или уменьшение веса корзины имитирует изменение выталкивающей силы жидкости, в которую при эксплуатации опущен буек уровнемера. Модуль № 2 состоит из: - стойки с закрытыми стенками и прозрачной дверцей для крепления электронного блока уровнемера; - подвесной чаши для установки эталонных гирь; - набора эталонных гирь от 10 мг до 6 кг классов точности по ГОСТ OIML R 111-1-2009.

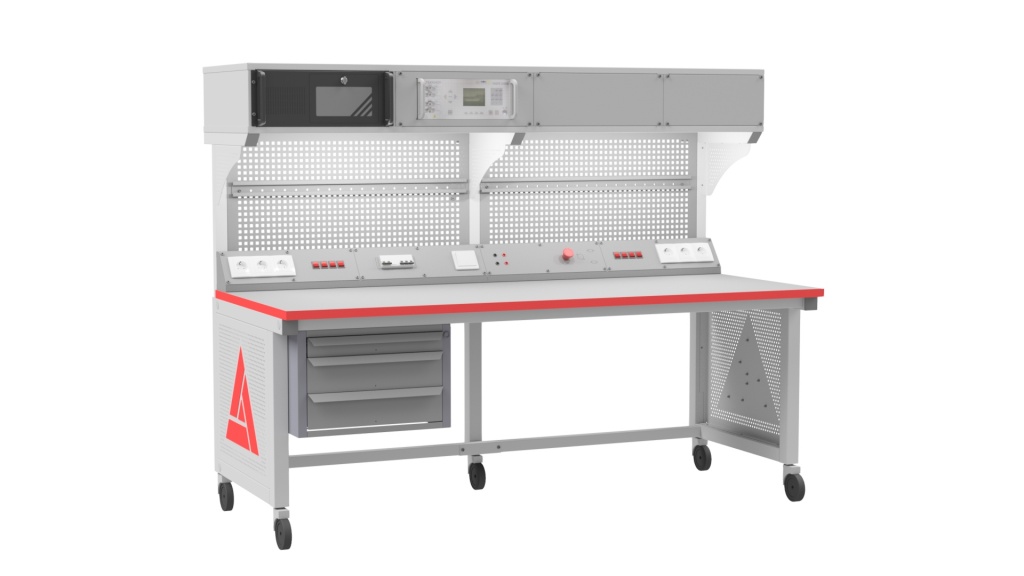

Автоматизированное рабочее место поверителя

Автоматизированное рабочее место (АРМ) - система управления стендом обеспечивает сбор информации от обоих модулей и отображение ее на экране персонального компьютера в реальном времени, а также осуществляет управление подвижной частью Модуля № 1. Данный функционал обеспечивается посредством программного обеспечения «АРМ Теккноу Уровень» в автоматическом или полуавтоматическом режимах.
