Преимущества
- Поверка приборов различных видов и типоразмеров, имеющих разнообразные конструкции присоединений (фланец, сэндвич, резьба и др.);
- Обеспечение стабильности воспроизведения поверочных расходов во всем диапазоне;
- Выполнение требований методик поверки большинства приборов применяемых в различных отраслях промышленности, энергетики и коммунальном хозяйстве;
- Измерение всего спектра выходных сигналов поверяемого оборудования;
- Проведение поверки самой установки без демонтажа эталонов из ее состава.
Поверочная установка измерения расхода жидкостей «ВПУ Энерго-ТС» – это высокоточный прибор, основная задача которого измерение и передача информации о технических характеристиках, расходе и объёме жидкости в потоке. С его помощью можно замерить температуру рабочей среды, давление в системе, а самое главное точное количество перекачиваемой жидкости.

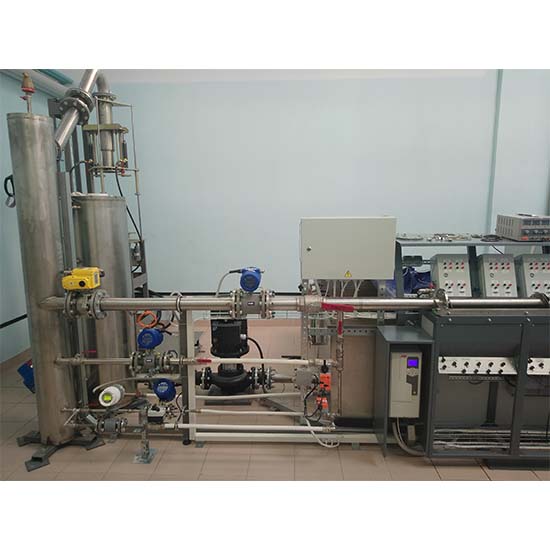

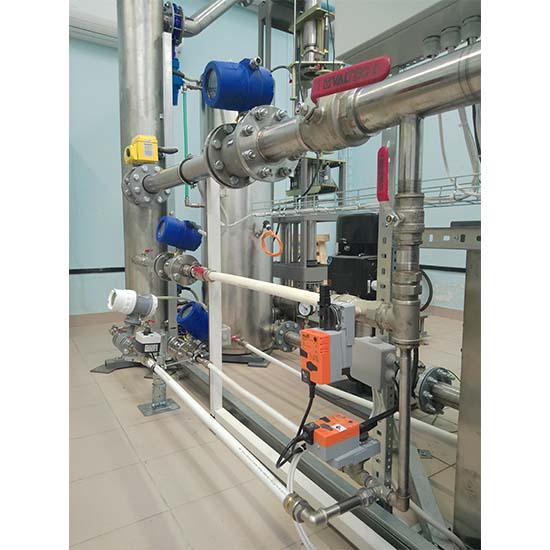

Проливная установка оснащена оборудованием датчиками, которое обеспечивает точность измерений и повышают надёжность работы установки. Благодаря всем этим особенностям поверочная установка измерения расхода жидкостей «ВПУ Энерго-ТС» стала неотъемлемой частью различных промышленных предприятий.
Описание оборудования
Проливные поверочные установки от производственного концерна «СЕВЕР-АЛЬЯНС» позволяют проводить все необходимые операции, связанные с обслуживанием расходомеров жидкости. Приборы различаются по размеру, виду и типу соединения (наибольшей популярностью пользуются резьбовое и фланцевое соединение).

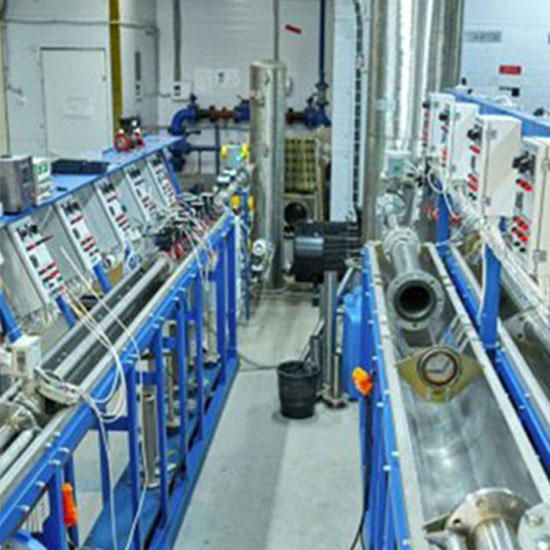

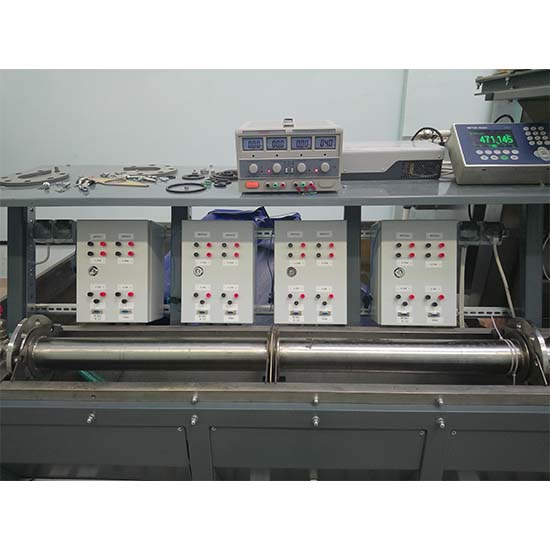

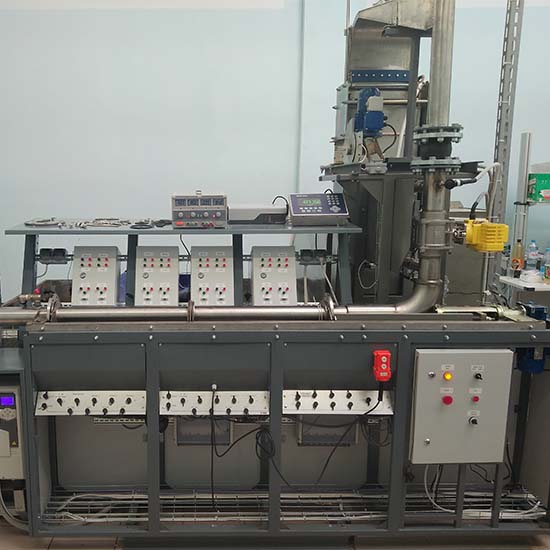

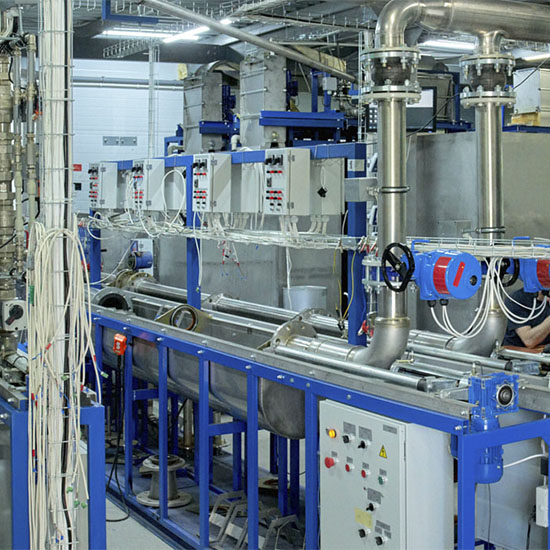

Длина стола установки «ВПУ Энерго-ТС» может меняться, исходя из ваших требований. Его увеличение даёт ряд преимуществ. В первую очередь это позволяет размещать больше однотипных приборов, что существенно повышает производительность проверяемых приборов. Наши стенды имеют уникальное конструктивное решение испытательного стола и способы монтажа конструкций. Это обеспечивает оптимальное сочетание скорости поверяемых расходомеров и обеспечивает высокое качество проводимых работ.

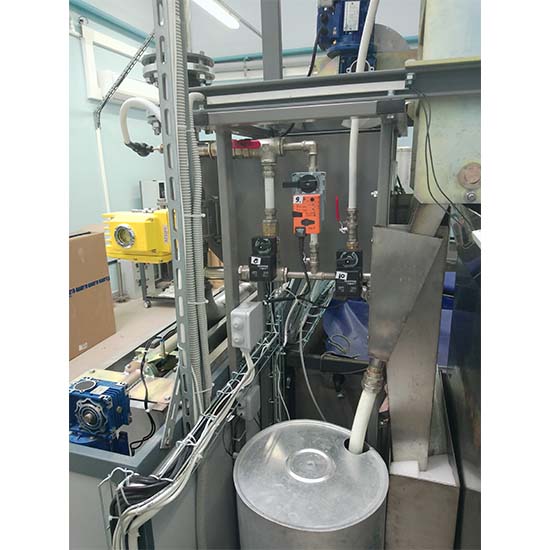

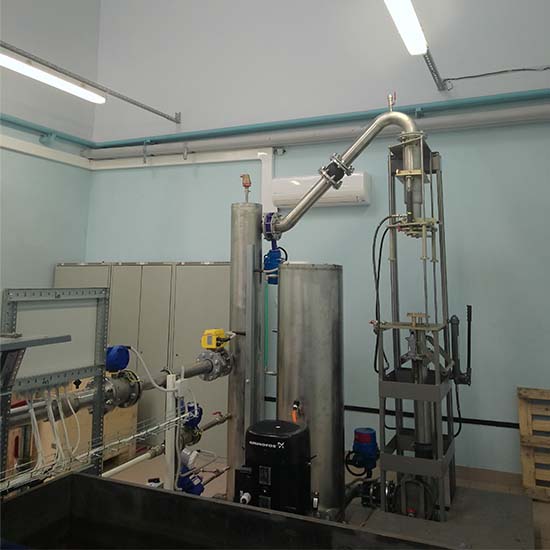

Проливная установка для проверки расходомеров может комплектоваться одним или несколькими весовыми устройствами, что позволяет повысить точность измерений. Работа с таким оборудованием не вызывает трудностей и повышает точность метрологических характеристик прибора. Установив несколько весовых устройств, вы существенно экономите время, т.к. они позволяют проводить поверку быстро, даже при минимальных расходах.
По требованию заказчика мы можем изготовить поверочные установки «ВПУ Энерго-ТС», диаметр которых может достигать 600 миллиметров. Воспроизводимый расход такого комплекса составляет порядка 2000 м³/ч.
- Диаметры условного прохода поверяемых расходомеров, мм. от 4 до 600
- Давление в трубопроводе, МПа не менее 0,1
- Напряжение питания насосов и электроприводов от трехфазной сети переменного тока ~380 В 50 Гц
- Давление в трубопроводе от 1,6 до 4 МПа (до 35 МПа)
- Температура рабочей жидкости, °С от 10 до 40
- Диапазон воспроизводимого расхода, м3/ч от 0,03 до 2000
- Пределы допускаемой относительной погрешности при поверке методом сличения с помощью эталонных расходомеров, % ±0,09; ±0,2
- Пределы допускаемой относительной погрешности при поверке весовым методом, % ±0,04
