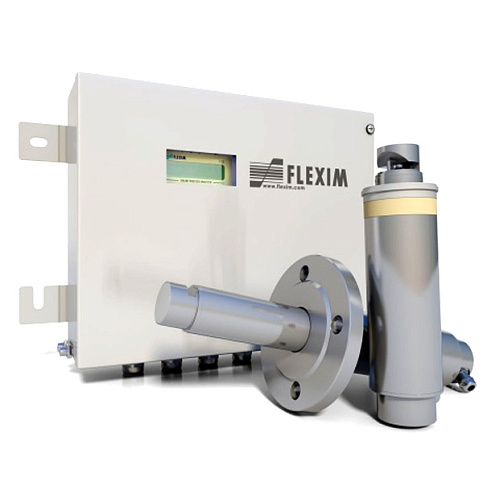

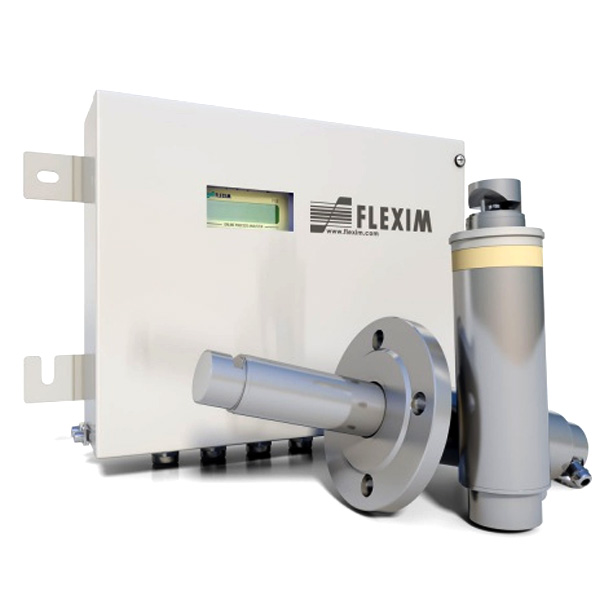

PIOX®R –рефрактометр, принцип работы основан на определении показателя (коэффициента) преломления (рефракции), проходящего луча света через измеряемую среду. Коэффициент рассчитывается по углу преломления с использованием закона преломления Снелла.
PIOX®R –рефрактометр, принцип работы основан на определении показателя (коэффициента) преломления (рефракции), проходящего луча света через измеряемую среду. Коэффициент рассчитывается по углу преломления с использованием закона преломления Снелла
Применяется для идентификации химических соединений, количественного и структурного анализа, определения физико-химических параметров веществ.
Мониторинг измерения концентрации разными методами

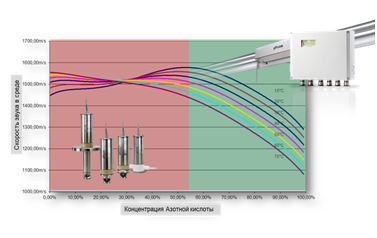

Для обеспечения максимальной точности в процессе измерения, например, концентрации азотной кислоты 0-55% рекомендован к использованию рефрактометр PIOX®R, при концентрациях от 55-100% - PIOX® S. Тем самым мы обеспечиваем непрерывные измерения во всем диапазоне.
| Наименование среды | Формула | Необходимая для производства концентрация | Измерения с помощью | Измерения с помощью |
|---|---|---|---|---|
| PIOX S | PIOX R | |||
| Аммиак | NH3 | Измерения потока обеспечена через FLUXUS | ||
| Азотная кислота | HNO3 | 50%-70% | 50%-100% | 0%-50% |
| Серная кислота | H2SO4 | 80%-100% | 80%-100% | 0%-80% |
| Фосфорная кислота | H3PO4 | 50%-70% | 50-70% | |
| Мочевина | CH4N2O | 0%-60% | 0%-60% | 0%-40% |
ОБЛАСТИ ПРИМЕНЕНИЯ КОНЦЕНТРАТОМЕРОВ
Химическая промышленность
- Измерение концентрации серной кислоты
- Управление процессами полимеризации, кристаллизации, нейтрализации, фазового разнесения и т.д.
- Измерение концентрации каустической соды
- Измерение концентрации этанола
- Измерение концентрации фтористоводородной кислоты
- Одновременное измерение концентрации и массового расхода азотной кислоты
Производство химических волокон
- Измерение концентрации воды в капролактаме
- Измерение концентрации смесей моющих средств и растворов
- Оптимизация очистки на месте за счет распознавания продуктов
- Измерение содержания сахара (°Bx)
- Измерение концентрации экстракта кофейных зерен
- Измерение содержания алкоголя
- Идентификация фазы жидкий продукт/вытесняющая вода
- Измерение концентрации едкого натрия
- Контроль растворов станций CIP (мойка высокого давления)
Технических характеристики
| PIOX S721**-NN0*A | PIOX S721**-NN0*S | PIOX S721**-E20*S | ||
| Исполнение | cтандартный полевой прибор nonEx | полевой прибор с корпусом из нержавеющей стали nonEx | полевой прибор с корпусом из нержавеющей стали зона 2 | |
| Измерение | ||||
| Анализ | ||||
| Время прохождения (воспроизводимое) | 1/(50 . fα) ±10-4 . t | |||
| Время прохождения (абсолютное) | 1/(5 . fα) ±10-4 . t | |||
| fα - частота датчика, t - общее время прохождения например для датчиков с частотой датчика M (fα = 1 МГц): воспроизводимое: 20 нс ±10-4 . t, абсолютное: 200 нс ±10-4 . Общая погрешность измерения измеряемой величины для анализа поставляется с заказом, потому что она завизит от среды, рабочего диапазона и установки. По основе расчета смотри документ TIPIOX-S_uncert_analysis. | ||||
| Расход | ||||
| Принцип измерения | метод корреляций на основе разности времени прохождения ультразвука | |||
| Скорость потока | м/с | 0.01...25 | ||
| Воспроизводимость | 0.15 % измеряемого значения ±0.005 м/с | |||
| Среда | все акустически проводящие жидкости с содержанием газовых или твердых включений < 10 % объема | |||
| Компенсация температуры | в соответствии с рекомендациями стандарта ANSI/ASME MFC-5.1-2011 | |||
| Погрешность измерения | смотри метрологический сертификат | |||
| Преобразователь | ||||
| Питание напряжения | 100...230 В/50...60 Гц или | |||
| 20...32 В или | ||||
| 11...16 В | ||||
| Потребляемая мощность | Вт | < 15 | ||
| Количество измерительных каналов | 1, опция: 2 | |||
| Затухание | с | 0...100 (регулируется) | ||
| Измерительный цикл | Гц | 100...1000 (1 канал) | ||
| Время отклика | с | 1 (1 канал) | ||
| Материал корпуса | алюминий, c порошковым покрытием | нержавеющая сталь 316L (1.4404) | ||
| Степень защиты | IP66 | IP66 | IP66 | |
| Размеры | мм | смотри размерный чертеж | ||
| Вес | кг | 05.апр | 05.янв | |
| Крепление | установка на стену, опция: закрепление на трубе 2" | |||
| Окружающая температура | °C | -40...+60 (< -20 °C без работы дисплея) | -40...+60 (< -20 °C без работы дисплея) | -40 ...+60 (< -20 °C без работы дисплея) |
| Дисплей | 128 x 64 dots, подсветка | |||
| Язык меню | английский, немецкий, французский, испанский, голландский, русский, польский, турецкий, итальянский | |||
| Защита от взрыва | ||||
| ТР ТС | ||||
| Преобразователь | ||||
| Маркировка | - | - | 2Ex nA nC [ic] IIC T4 Gc | |
| Ex tb IIIC T120 °C Db от -40 °C до +60 °C | ||||
| пыль: от -40 °C до +50 °C | ||||
| Сертификация | - | - | ТС RU C-DE.ВН02.В.00644 | |
| Измерительные функции | ||||
| Измеряемые величины | анализ: концентрация аналита в матрице, концентрация матрицы в аналите, массовая доля, объемная доля, мольная | |||
| доля, плотность, нормированная плотность, нормированная скорость звука | ||||
| расход: объемный расход, скорость потока, скорость звука, массовый расход | ||||
| Счетчик количества | объем, масса | |||
| Расчетные функции | среднее значение, разность, сумма (2 измерительного канала требуются) | |||
| Диагностические функции | амплитуда сигнала, ОСШ, ОСКШ, стандартное отклонение амплитуд и времени прохождения | |||
