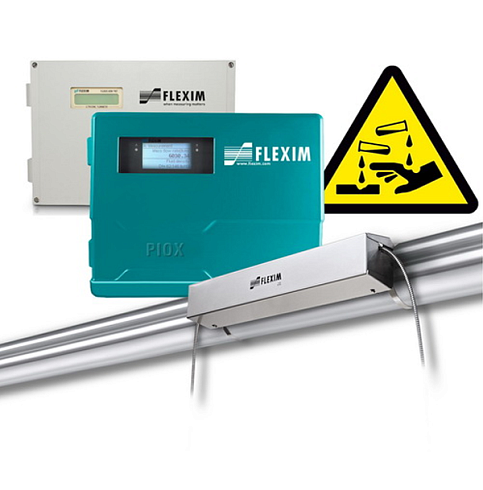

Измеритель концентрации ультразвуковой Flexim PIOX S

Области применения

• Концентрация кислоты
• Растворы и моющие жидкости
• Контроль станций CIP (мойка трубопроводов под повышенным давлением и температурой)
• Измерение степени чистоты жидких веществ
• Определение концентрации сахара в °Bx
• Контроль разделения жидких сред (фаз)
• Технологический контроль при кристаллизации и нейтрализации
• Идентификация продукта

Концентратомер PIOX S состоит из электронного блока на базе расходомеров FLUXUS® 721 и накладных ультразвуковых датчиков. Метод измерений основан на определении разности скорости звука, при изменении физических свойств контролируемой среды в трубопроводе. Основываясь на измеренной скорости ультразвука и температуре среды , PIOX S рассчитывает концентрацию, плотность, содержание продуктов реакции и других производственно важных параметров, например, таких как Brix. PIOX S, основываясь на значениях объемного расхода и измеренной плотности жидкости, точно вычисляет массовый расход. Измеритель концентрации используются для управления процессами при дозировке химических реагентов, для обеспечения качества продукции, для наблюдения за процессами кристаллизации или фазового состояния.

Измерения без прямого контакта с анализируемой средой

Ультразвуковые датчики устанавливаются снаружи на трубе. Они не имеют прямого контакта со средой, текущей в трубе, не изнашиваются и поэтому идеальны для измерений химически агрессивных или чистейших сред, а также способны измерять процессы при высоком давлении. Приборы измеряет концентрацию фтористоводородной кислоты и аммиака при производстве удобрения и не нуждаются в ремонте. Стойкость материала и уплотнение процесса не играют роли при измерении. Загрязнение контролируемой среды примесями также не является проблемой.
Одним из преимуществ измерений с помощью накладных датчиков является возможность установки на существующем оборудовании, а также во время эксплуатации оборудования без остановки технологического процесса.

Обеспечение целостности системы - герметичность, гигиеничность, безопасность

Бесконтактный метод измерений через стенку трубы является лучшим методом для измерений концентрации серной кислоты высокой очистки. Благодаря неинтрузивному методу измерения с помощью накладных датчиков посторонние примеси не могут попасть в среду. Кроме того, измерение ультразвуком — идеальный метод для пищевой промышленности с высокими санитарно-гигиеническими требованиями, например, при измерении концентрации алкоголя или сахара в пищевых напитках. Такие измерители отлично годятся для измерений концентрации химически агрессивных и корродирующих сред, а также для процессов с высокими требованиями к чистоте, отсутствие примесей и защиты от возможных загрязнений.

Химическая промышленность

• Измерение концентрации серной кислоты высокой очистки
• Наблюдение над процессами полимеризации, кристаллизации, нейтрализации, фазового разнесения и т.д.
• Измерение концентрации каустической соды
• Измерение концентрации этанола
• Измерение концентрации фтористоводородной кислоты
• Измерение концентрации и массового расхода азотной кислоты

Производство химических волокон

• Измерение концентрации воды в капролактаме

Электропромышленность

• Измерения концентрации смесей моющих средств и растворителей

Пищевая промышленность

• Оптимизация очистки на месте за счет распознавания продуктов
• Измерение содержания сахара (°Bx)
• Измерение концентрации экстракта кофейных зерен
• Измерение содержания алкоголя
• Измерение концентрации натрового щелока

Применение плотномера ультразвукового PIOX^® S в пищевой промышленности

• Прокачка продукта из цеха в цех
• Пастеризаторы
• Станции CIP для мойки трубопроводов

В производстве пищевых напитков характерны циклические процессы, протекающие в трубопроводах: прокачка продукта / продавливание продукта чистой водой / прокачка моющего раствора от станции CIP / прокачка чистой воды после мойки. Без точного распознавания фазы начала и конца каждого этапа невозможно произвести точный учет искомого продукта. Обычно для этих целей применяют индукционный датчик удельной проводимости жидкости. Датчик настроен на определенные значения проводимости для разных типов жидкой среды и срабатывает при их изменении. Средства автоматики включают расходомер при прохождении только пищевого продукта и производит его учет. Применение измерителя концентрации с функцией измерения расхода PIOX^® S «два в одном» снижает стоимость проекта, а ультразвуковой бесконтактный метод значительно повышает надежность и достоверность измерений.
