Описание
Расходомер газа массовый СУРГ 1.000 обеспечивает непрерывный контроль расхода газа на технологических установках, регистрацию суточного, недельного и месячного расхода на едином диспетчерском пункте и непосредственно в операторной.
Принцин действия расходомера – термоанемометрический.
Технические характеристики
- Диапазон измерения скоростей потока газа: от 0,1 м/с до 30 м/с в стандартных условиях, что соответствует для трубы диаметром 300мм расходам от 25 м3/час до 7500 м3/час.
- Погрешность измерения: ±3%, ±5% (в зависимости от диапазона)
- Для измерения распределения скоростей потока по сечению модуль измерительный выполняется в многосенсорном варианте, количество сенсоров: от одного до четырех.
- Температура рабочей среды: от -30°С до +150°С
- Температура окружающей среды: от -40°С до +50°С (для модуля измерительного)
- Максимальное рабочее давление газа в трубопроводе: до 16 кгс/см2 (1.6МПа)
- Площадь перекрытия внутреннего сечения трубы чувствительным элементом датчика: не более 10 см2 , для многосенсорного модуля площадь перекрытия зависит от количества установленных сенсоров.
- Прибор позволяет отображать на дисплее: текущий объемный и массовый расход, температуру газа, а также архив суммарного учета данных (объем суточного сброса (до 32 суток), помесячный (до 3-х месяцев)), объем залповых сбросов, отключение электроэнергии.
- Выходной сигнал: 4 -20 мА, интерфейсы RS485 или RS232 с поддержкой протокола Modbus.
- Питание: 220В (перем); 20 ВА(макс)
- Степень защиты: модуля измерительного: IP 65; блока питания и регистрации (КВУ): IP 54.
Для измерения расходов газа и воздуха приборы применяются предприятиями "Росатома", исполнение 3Н.
Документы
Руководство по эксплуатации
1.5 Мб
Описание протокола Modbus RTU
161.5 Кб

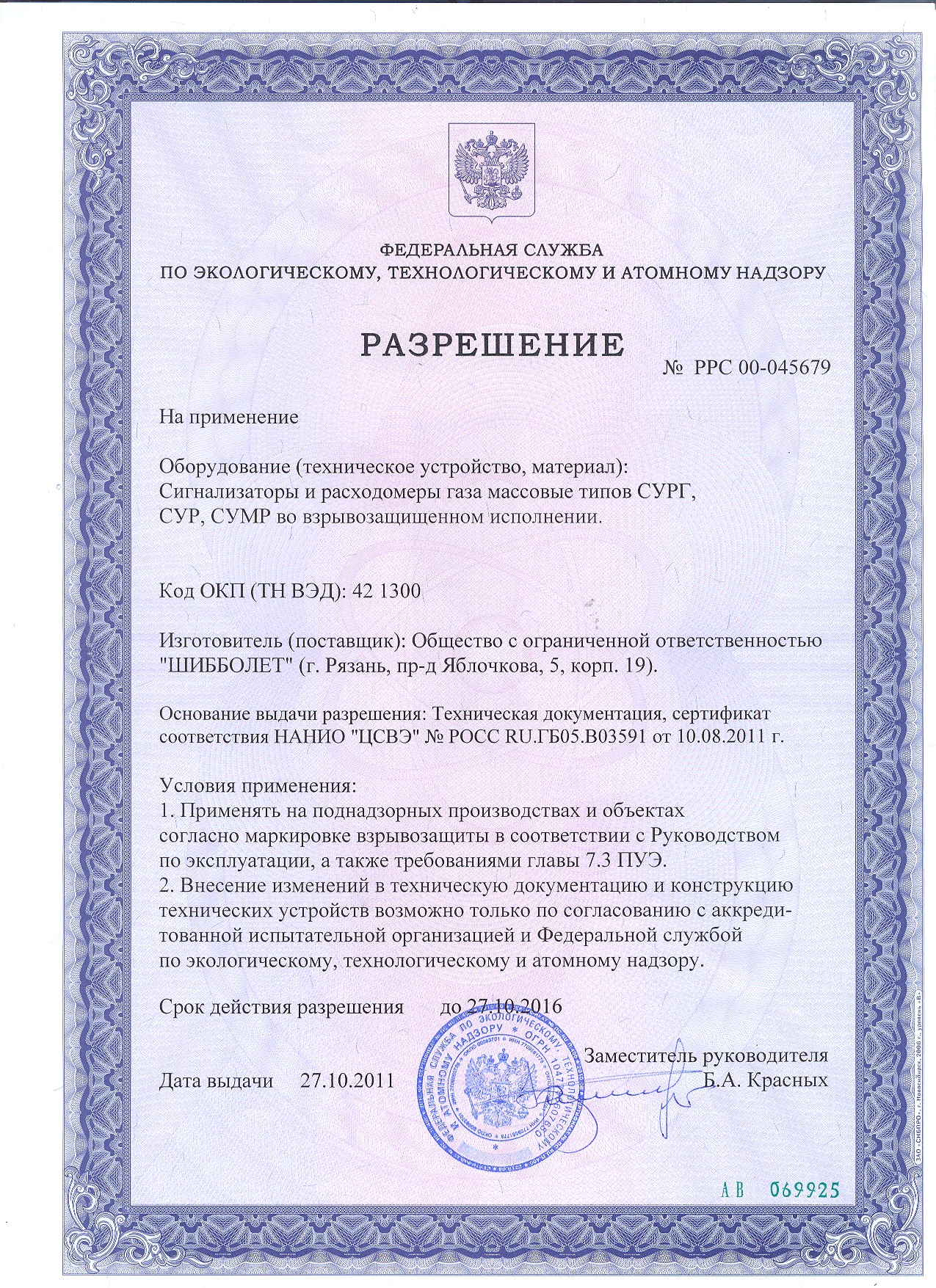

Разрешение на применение
1.1 Мб
