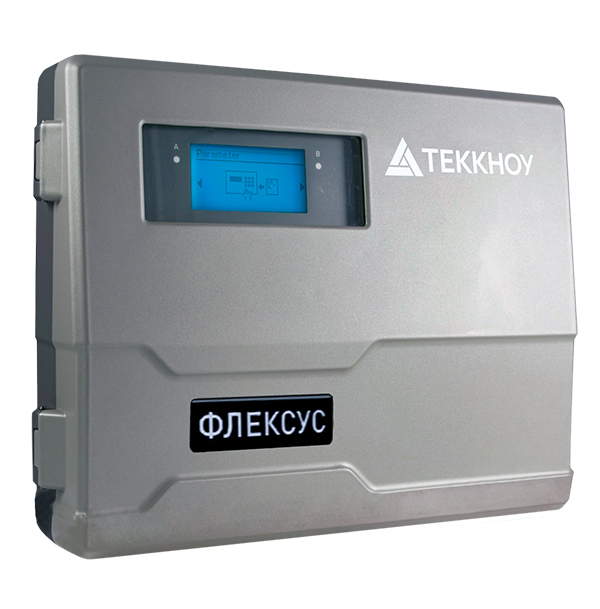

Стационарный ультразвуковой расходомер Теккноу ФЛЕКСУС F721 с накладными датчиками для измерений объемного, массового расхода жидкостей.
Без врезки в трубопровод.
Подробнее
Описание
Особенности:
- Два измерительных канала
- Диаметр трубы до 12 м
- Температура трубы от -200 до +600 °С

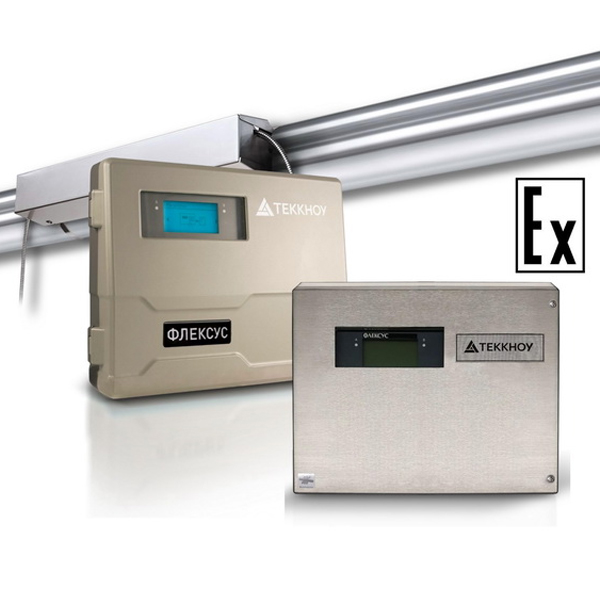

- Общее и взрывобезопасное исполнение (Ех)
- Рабочая среда: вода, питьевые продукты и напитки, сточные воды, нефть, бензин, масла, кислоты, щелочи, продукты нефтехимии и другие жидкости
- Материалы труб: металл, пластик, стекло и др.
Области применения:
- Химическая промышленность
- Нефтехимическая промышленность
- Нефтегазовая промышленность
- Горнодобывающая промышленность
- Фармацевтическая промышленность
- Полупроводниковая промышленность
- Инженерное оборудование зданий
- Системы водоснабжения и стоков
Принцип ультразвуковых измерений расхода жидкости
Метод разности времени прохождения
Поскольку среда, через которую распространяется сигнал, находится в движении, то время прохождения звукового сигнала в направлении потока короче, чем время прохождения сигнала против потока.
Расходомер измеряет разность времени прохождения ∆t и на основании этой величины рассчитывает среднюю скорость потока вдоль пути распространения сигнала. С поправкой на профильное сечение потока, прибор рассчитывает скорость потока через поперечное сечение, которая пропорциональна объемному расходу.
Весь процесс измерений управляется интегрированными микропроцессорами. Расходомер проверяет специальным электронным блоком поступающие ультразвуковые сигналы на пригодность для поведения измерений и оценивает достоверность результатов значений. Паразитные сигналы подавляются.
HybridTrek
Если содержание газовых или твердых включений в среде время от времени сильно возрастает, то это делает невозможным дальнейшее применение режима разности времени прохождения. Вместо него включается режим NoiseTrek - доплеровский метод измерений, позволяющий добиться стабильности измерений также при высоком содержании газовых и твердых включений.Переключение преобразователя между режимом разности времени прохождения и режимом NoiseTrek происходит автоматически без необходимости изменения измерительной схемы.
Комплектация:

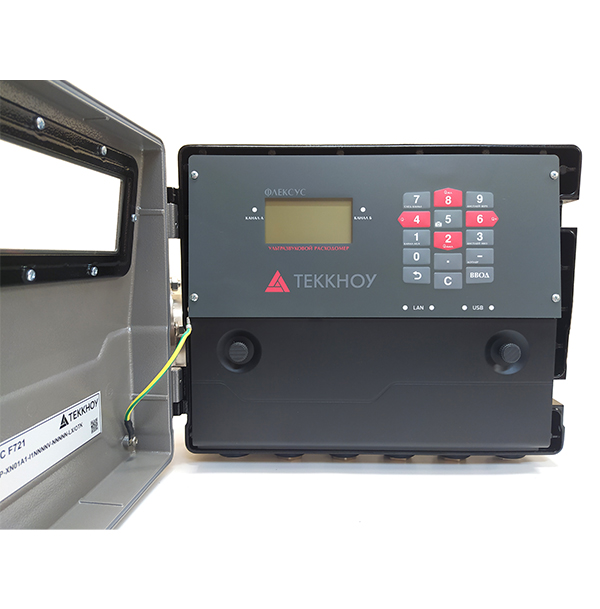

- Электронный блок F721
- Выбранные накладные датчики
- Крепления на трубу для датчиков
- Акустическая гель-смазка/прокладка
- Рулетка
- Программное обеспечение
- Руководство по эксплуатации
- Методика поверки
- Кейс для хранения и транспортировки
Опции:
- Конфигурация вход\выход. сигналов под требование заказчиков
- Дополнительные системы крепежа датчиков на трубопроводе
Характеристики
Основные технические характеристики
|
|
|
|
| Модель | F721**-NNN*A | F721**-NNN*S, F721**-A20*S |

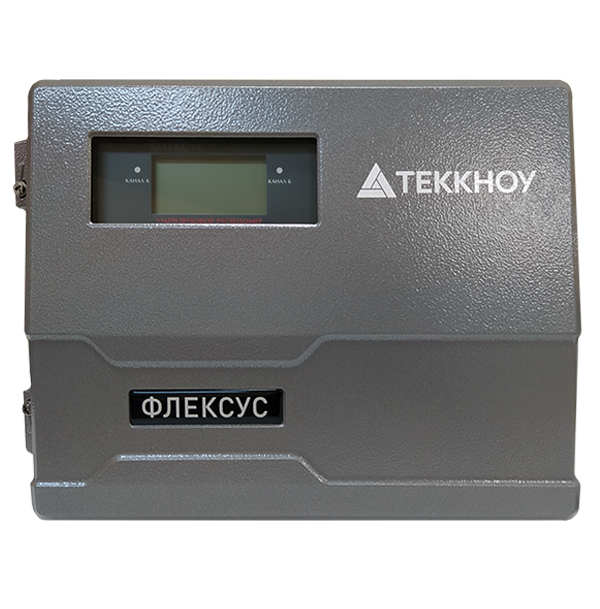

| Исполнение | стандартное исполнение | в корпусе из нерж. стали |
| Измерительные каналы | 1 канал, опция: 2 канала | |
| Рабочая среда | все акустически проводящие жидкости с содержанием газовых или твердых включений <10 % объема (метод разности времени прохождения) | |
| Диапазон скорости потока, м/с | от -25 до -0,01 и от +0,01 до +25 | |
| Пределы допускаемой относительной погрешности при измерениях расхода и объема жидкости |
±(1,0 (0,5*)) + 0,1/V) % для V<0,5 м/с, ±(1,0 (0,5*))) % для V≥0,5 м/с, ±0,25 %**), где: V – значение средней скорости измеряемой среды, м/с Примечания: *) – по заказу **) – при поставке с измерительным участком, для V≥0,5 м/с |
|
| Выходы (опция) | количество выходов по заказу | |
| Токовый выход | (0/4...20 мА) | |
| Токовый выход | (4...20 мА) режим HART | |
| Частотный выход | 0...5 кГц, 24 В/4 мА, открытый коллектор | |
| Выход напряжения | 0...1 В или 0...10 В | |
| Бинарный выход |
Сигнализация: (48 В/100 мА) герконовое реле (26 В/100 мА) оптическое реле |
|
| Бинарный выход |
Импульсный выход: (48 В/100 мА) герконовое реле (26 В/100 мА) оптическое реле |
|
| Входы (опция) | количество выходов по заказу, макс. 4 | |
| Температурный вход | Pt100/Pt1000, -150…+560 °С | |
| Токовый вход | 0…20 мА | |
| Вход напряжения | 0…1 В | |
| Бинарный вход |
5…30 В, функции: - сброс измеряемых значений - сброс счетчиков количества - остановка счетчиков количества - активация режима измерений для быстро изменяющихся потоков |
|
| Интерфейс | вывод измеряемых значений, конфигурация и параметризация (преобразователь): Modbus TCP или HART или FF H1 или Profibus PA или вывод измеряемых значений: RS485 (передатчик) или Modbus RTU или BACnet MS/TP или BACnet IP вывод измеряемых значений, конфигурация и параметризация (преобразователь): USB, Ethernet | |
| Измерительные функции |
скорость потока, объемный расход/счетчик, массовый расход/счетчик |
|
| Диаметр условного прохода трубопровода | от 6 мм до 12000 мм | |
| Степень защиты по МЭК 60529 | электронный блок: IP66, датчики: до IP67 | |
| Материал корпуса | алюминий, c порошковым покрытием | нержавеющая сталь 316L (1.4404) |
| Электропитание |
100...230 В/50...60 Гц или 20...32 В пост. тока или 11...16 В пост. тока |
|
| Потребляемая мощность, не более | 15 Вт | |
| Габаритные размеры (без измерительного участка) (длина; ширина; высота), не более | 280 мм; 70 мм; 200 мм | |
| Масса (без измерительного участка), не более | 5,4 кг | 5,1 кг |
| Диапазон температуры окружающего воздуха |
электронный блок: от -40 °С до +60 °С (ниже -20 °C без работы дисплея) |
|
| Диапазон температуры измеряемой среды (жидкости) (в зависимости от ультразвукового преобразователя) | от -200 °С до +600 °С (с WaveInjector®) | |
| Относительная влажность окружающего воздуха, не более | 95 % | |
| Объем энергонезависимой памяти, не менее | 100 000 результатов измерений | |
| Маркировка взрывозащиты | - |
Модель F721**-A20*S: - зона: 2 - 2Ex nA nC [ic] IIC T4 Gc, Ex tb IIIC T120°C Db |
