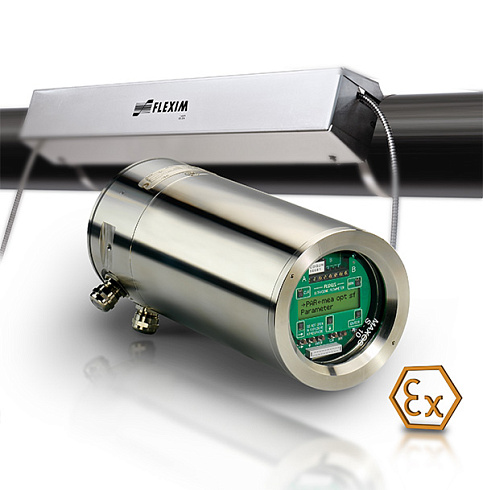

Ультразвуковой расходомер жидкости FLUXUS F801 (F8127) специально разработан для работы в тяжелых климатических условиях для морских буровых платформ.
Подробнее
Описание
Конструкция корпуса ультразвукового расходомера FLUXUS F801 (F8127) выполнена полностью из нержавеющей стали. Расходомер стойкий к воздействию морской воды и имеет разрешение для использования во взрывоопасных зонах 1 и 2.
Особенности:
- Диапазон измерений скорости потока 0,01…25 м/с
- Время-импульсный корреляционный метод измерений
- Погрешность измерений ±1 % (опция ±0,5 %)
- Рабочие среды: вода, нефть, бензин, гидравлическое масло, конденсат, суспензии, кислоты, продукты нефтехимического производства с содержанием газообразных и твердых включений до 10 % от объема
- Трубопровод: в зависимости от типа газа и материала трубопровода требуется наличие минимального давления
- Межповерочный интервал 4 года
Применение:
- Морские буровые платформы
- Измерение расхода пластовой воды (песок, аэрация, цемент)
- Измерение расхода товарной нефти
- Измерение расхода нефтепродуктов в системах пробоотбора сырой нефти
- Измерение расхода агрессивных и ядовитых жидкостей: кислот, реагентов, в том числе в пластиковых и стеклянных трубах
- Измерение расхода сточных вод при установке в канализационных колодцах
- Измерение расхода продуктов нефтехимической переработки - газойлей
Комплектация:
- Ультразвуковой расходомер жидкости FLUXUS F801 (F8127)
- Выбранные накладные датчики
- Контактные акустические материалы: паста/фольга/изоляционные маты
- Крепления датчиков на трубопровод
- Руководство по эксплуатации ультразвукового расходомера
- Копии сертификатов, свидетельств
- Копии разрешительных документов
Характеристики
Основные технические характеристики:
| Масса раходомера | 8,5 кг |
| Электропитание | 100…240 В 50/60 Гц, 12…36 В пост. тока |
| Рабочая температура |
блок электроники -20 °С…+60 °С накладные датчики -40 °С…+200 °С (в зависимости от типа) |
| Измерительные каналы | 1 или 2 канала |
| Измерительные функции расходомера | счетчик объема/массы, расход объема/массы, скорость потока |
| Степень пылевлагозащиты |
электронный блок: IP67 накладные датчики: IP67 (опция IP68) |
| Аналоговые входы и выходы |
базовые выходы: 1× токовый, 2× реле опции: выходы: 0/4…20 мА, реле |
| Интерфейс связи | Modbus RTU (по интерфейсу RS485) (опция), HART (опция) |
| Маркировка взрывозащиты | 2ExdeICIT6…T3, взрывоопасная зона 1 или 2 |
| Материал корпуса расходомера | нерж. сталь 316/316L |
| Диаметр трубы | от 6 мм до 6500 мм |
| Регистрационный номер Госреестра СИ РФ | 56831-14, межповерочный интервал 4 года |
