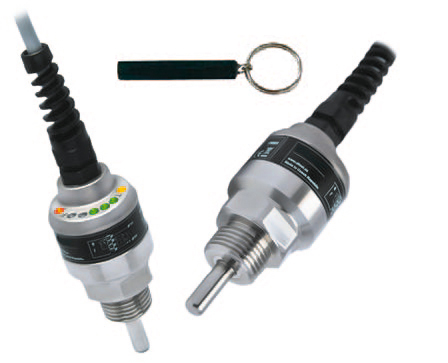

Предназначен для надёжного непрерывного контроля расхода жидких сред и контроля их температуры.
Подробнее
Описание
Сигнализатор расхода устроен по типу калориметрических расходомеров, где происходит нагревание или охлаждение потока внешним источником тепла, который создаёт в потоке разницу температур, по которой определяют расход. Количество выведенного тепла пропорционально скорости потока.
Особенности
- Контроль расхода в диапазоне 0,01 до 1,5 м/с
- Удобная настройка чувствительности к средам с индикацией на приборе
- Виды исполнения:
- токовый выход 4..20 мА + релейный PNP
- 2 релейных выхода PNP
- Настройка с помощью магнитной ручки
- Корпус из нержавеющей стали
Область применения
- Трубопроводы, сосуды и т.п.
- Жидкости: неагрессивные жидкие среды, кашеобразные и пастообразные материалы
Исполнение
-
ТИТАН -135СР-N – для взрывобезопасной среды
Характеристики
Основные технические характеристики
| Диапазон расхода | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ | От 0,01 до 1,5 м/с |
| Время срабатывания | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ |
От 2 до 15 сек. (в зависимости от скорости потока) |
| Выходные сигналы | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ |
2 х PNP (до 300 мА); 1х PNP(до 300 мА) + 1х 4-20 мА |
| Электрическое соединение | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ | Муфта с резьбой М12. Разъем ELWIKA |
| Присоединение к процессу | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ | Резьбовое соединение G1/2’’ |
| Электропитание | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ | 12...34 В пост. тока |
| Степень защиты по ГОСТ 14254 | IP67, IP68 | |
| Условия эксплуатации | Температура окр. воздуха | -40...+80°C |
| Темп. рабочей среды | -40°C...+105°C | |
| Макс. давление раб. среды | 10 МПа | |
| Масса | ТИТАН-135СР_-_ _-C-_-_ ТИТАН-135СР_-_ _-A (B, V, H)-_-_ | 0,15 кг |
