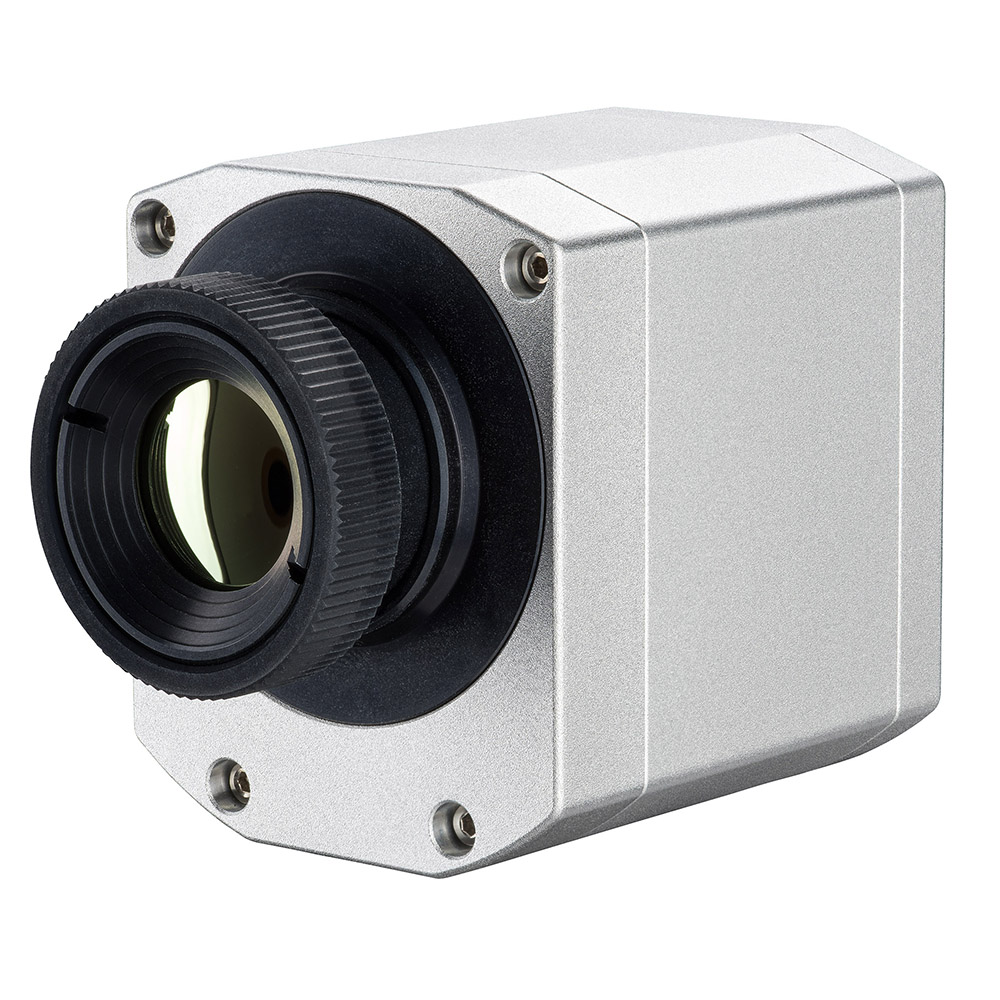

Инфракрасная камера Optris PI 450 подходит для измерения температуры тела человека.
Инфракрасные камеры Optris PI 450 подходят для измерения температуры тела человека
Особенности
- Разрешение ИК-изображения: 382 × 288 пикс.
- Спектральный диапазон: 8 - 14 мкм
- Диапазон измерений температуры от -20 °C до 900 °С (опционально до 1500 °С)
- Малые габаритные размеры: 45 × 56 × (68 - 77) мм
- Высокая термочувствительность: 40 мК
- Частота кадров: 80 Гц
- USB-интерфейс, питание по USB
- Аналитическое ПО PIX Connect и полный набор SDK в комплекте поставки
- Степень пылевлагозащиты: IP67 (NEMA 4)
Области применения
Полимерная промышленность (изготовление формованных изделий из ПЭТ, производство толстых полимерных пленок), автомобильная (мониторинг температуры в процессах производства и ламинирования деталей интерьера автомобиля), деревообрабатывающая (температурный контроль сушки и термообработки древесины), радиоэлектронная, химическая, пищевая промышленность, производство бумаги и картона, дорожные технологии (изготовление асфальта и дорожные работы), научно-исследовательская деятельность, сфера медицинского контроля и пр.
Программное обеспечение
ПО Optris PIX Connect специально разработано для обширного документирования и анализа тепловых диаграмм. Оно позволяет проводить термографический анализ в режиме реального времени и дистанционно управлять тепловизором, а также задействовать режим однострочной камеры. В ПО отсутствуют лицензионные ограничения и оно может быть адаптировано под индивидуальные требования пользователя.
Дополнительные аксессуары
Оснастите вашу ИК-камеру PI высокотехнологичными аксессуарами для работы в грубой промышленной среде и/или для интеграции с системы автоматизации производственным процессом
- Защитный кожух с охлаждением
- Кожух для защиты от погодных условий
- Промышленный интерфейс PIF для ИК-камер Optris серий PI и Xi
- Мини-ПК для ИК-камер Optris серий PI и Xi (NetBox)
- USB-сервер Gigabit 2.0
Комплектация
- ИК-камера с 1 объективом
- USB-кабель (1 м)
- Настольный штатив
- PIF-кабель (1 м) с клеммной колодкой
- Пакет ПО optris PIX Connect
- Прочный транспортировочный кейс
Основные технические характеристики
| Метрологические и технические характеристики | |
| Диапазон измерений температуры |
–20...100 °C, 0...250 °C, (20) 150...900 °C, опция: диапазон 200...1500 °C |
|
Пределы основной допускаемой погрешности измерений |
± 2 °C или ± 2 %, берется большее значение при температуре эксплуатации (23 ± 5) °С |
| ИК-детектор (матрица) |
FPA, неохлаждаемый, 17 × 17 мкм, 382 × 288 пикс. |
| Объективы |
18° × 14° FOV / f = 20 мм или 29° × 22° FOV / f = 12,7 мм или 53° × 38° FOV / f = 7,7 мм или 80° × 54° FOV / f = 5,7 мм |
| Разрешение по температуре (NETD) |
40 мK (с объективом 29° × 22° FOV / F = 0,9) 40 мK (с объективом 53° × 38° FOV / F = 0,9) 40 мK (с объективом 80° × 54° FOV / F = 0,9) 60 мK (с объективом 18° × 14° / F = 1,1) |
| Спектральный диапазон | 8…14 мкм |
| Оптическое разрешение |
382 × 288 пикс. |
| Частота кадров ИК изображения | 80 Гц / переключаемая до 27 Гц |
| Выходные/входные сигналы, интерфейс | |
|
ПК-интерфейс |
USB 2.0, опция: переходник USB в GigE (PoE) |
|
Интерфейс стандартный (PIF) |
вход: 0...10 В, цифровой (макс.24 В) выход: 0...10 В |
|
Интерфейс промышленный (PIF) |
2×аналог. вход 0...10 В, цифровой (макс. 24 В) 3×аналог. выхода 0...10 В, 3× реле (0...30 В/ 400 мА), реле самодиагностики |
| Эксплуатационные характеристики | |
| Электропитание | через USB |
| Длина кабеля |
1 м (стандартно), 5 м, 10 м, 20 м; 5 м и 10 м термостойкое исполнение (180 или 250 °C) |
| Степень пылевлагозащиты | IP67 |
| Резьба под штатив | ¼-20 UNC |
|
Вибростойкость |
2 g, МЭК 68-2-6 |
|
Ударостойкость |
25 g, МЭК 68-2-29 |
|
Рабочие условия эксплуатации: - температура окружающей среды - относительная влажность воздуха |
0…70 °C до 80 % без конденсата |
|
Условия хранения: - температура окружающей среды - относительная влажность воздуха |
-40...85 °C до 80 % без конденсата |
|
Габаритные размеры |
46 × 56 × 68-77 мм (в зависимости от объектива и положения фокуса) |
| Масса | 237-251 г (в зависимости от объектива) |
