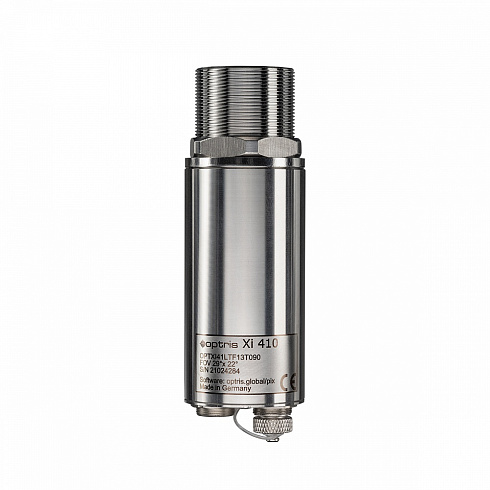

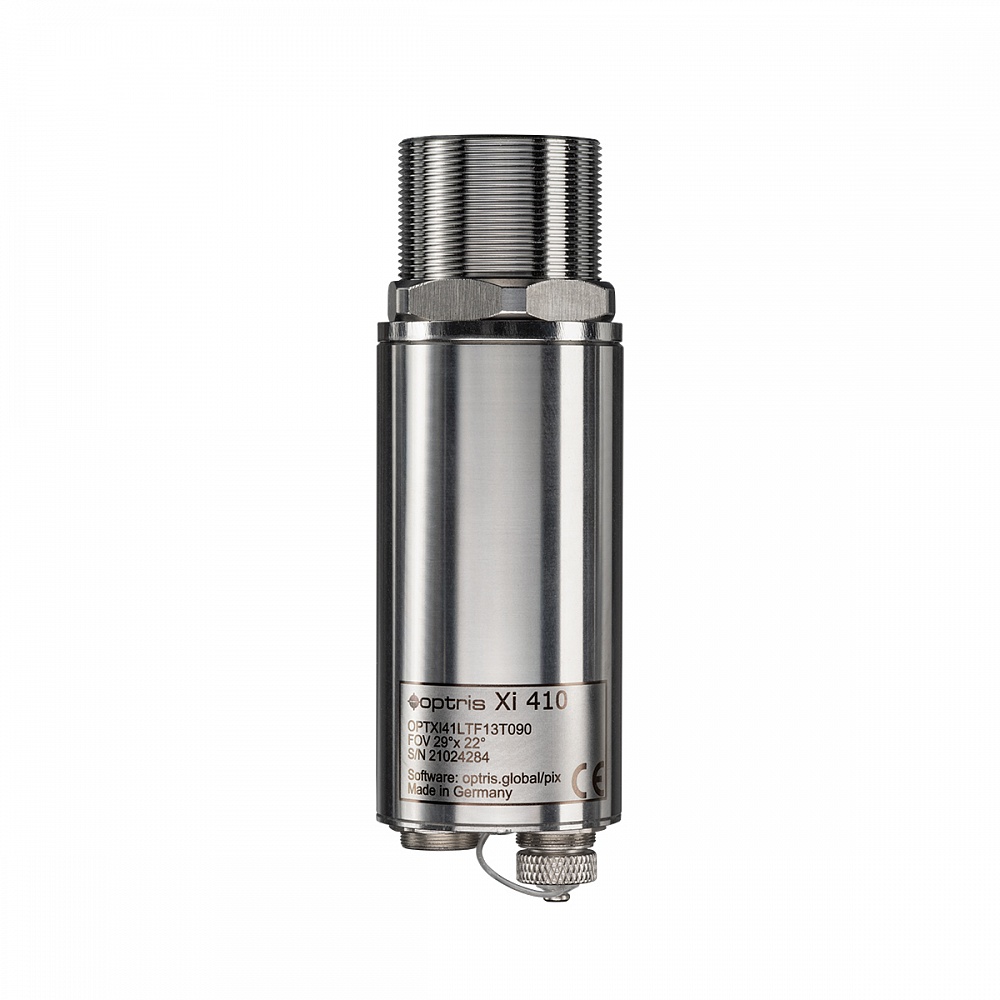

OPTRIS Xi 410 – новая высокотехнологичная промышленная ИК-камера с возможностью автономной работы и формированием изображения разрешением 382 х 240 пикс. Диапазон измерений температуры от -20 до 900 °С.
Новая инфракрасная камера Xi 410 обладает отличным оптическим разрешением до 390:1, термочувствительностью 80 мК, возможностью автономной работы, серводвигателем для фокусировки, функцией поиска холодной/горячей точки и способна проводить стабильные и точные измерения температуры даже в неблагоприятных производственных условиях!
Большой выбор объективов, программное обеспечение, дополнительные высокотехнологичные устройства расширяют возможности камеры.
Xi 410 способна работать в суровых условиях эксплуатации, полностью программироваться под конкретные измерительные задачи и интегрироваться в автоматизированные системы на ваших предприятиях!
Благодаря выгодной цене промышленная ИК-камера Xi 410 является привлекательной альтернативой пирометрам для точечных измерений температуры. Многофункциональное программное обеспечение в комплекте поставки, возможность индивидуальной пользовательской настройки.
Особенности
-
Промышленная ИК-камера с формированием изображения размером 384 x 240 пикселей для точного измерения температуры в диапазоне - 20... 900 °C
-
Прочная камера небольших размеров с электронным приводом для фокусировки
-
Автономная работа с автоматическим поиском быстротекущих тепловых процессов, с аналоговым выходом или выходом сигнализации – идеально подходит для мониторинга состояния объекта и для использования с OEM-оборудованием
-
Стандартный и опциональный промышленный интерфейс (PIF) позволяет настроить до 9 выходов: аналоговых или сигнализации
-
Включает ПО с расширенными функциями обработки измерений и возможностями веб-сервера.
Области применения
Возможность Xi 410 работать в автономном режиме, интеграция в автоматизированные процессы, широкий диапазон применения делают ИК-камеру Xi 410 удобным и универсальным средством измерения температуры в различных отраслях промышленности!

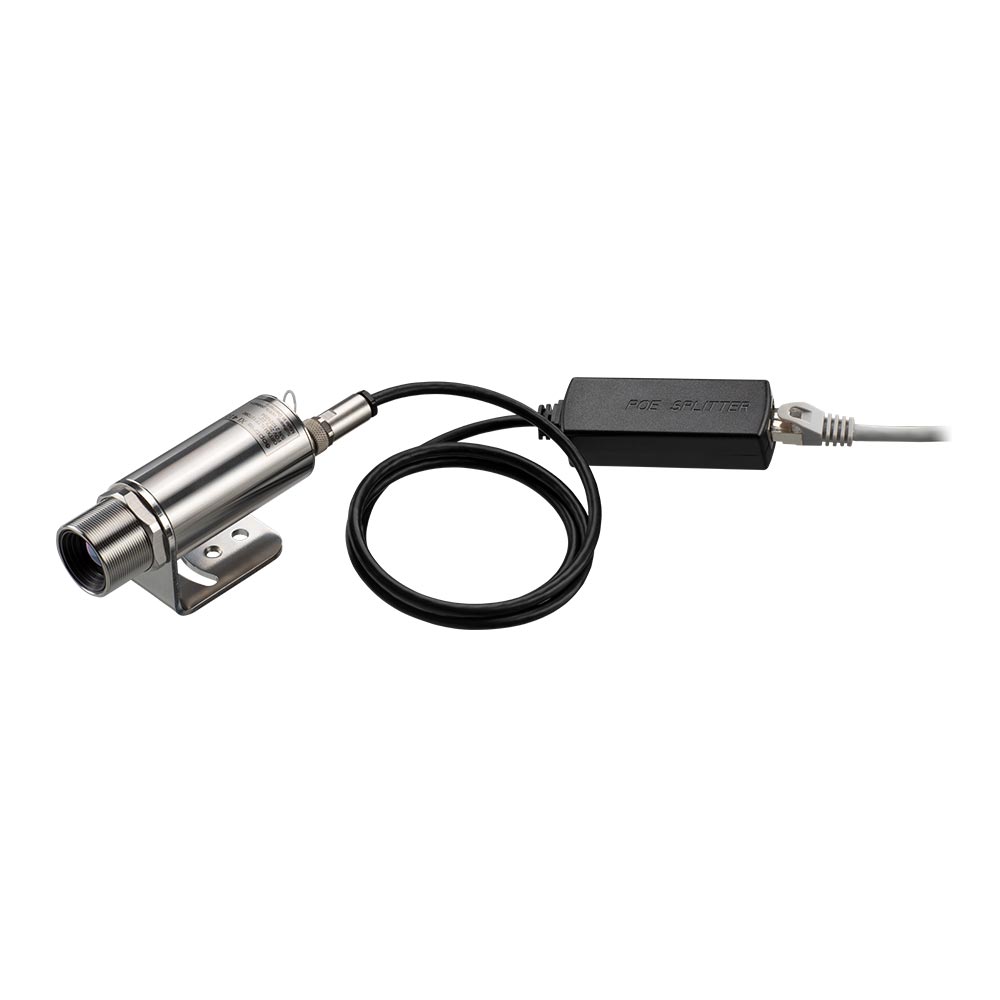

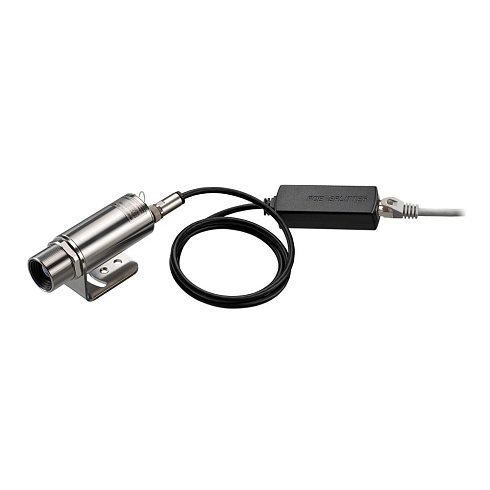

Комплектация:
- ИК-камера Xi 410
- Ethernet/ PoE кабель (1 м) / USB кабель (1 м)
- IN/OUT- кабель с клеммной колодкой (1 м)
- Монтажный кронштейн с резьбовыми отверстиями для крепления, монтажная гайка
- ПО Optris PIX Connect
Основные технические характеристики
| Оптическое разрешение | 384 x 240 пикс. |
| Матрица | FPA, без охлаждения (с шагом 17 мкм) |
| Спектральный диапазон | 8 – 14 мкм |
| Диапазон измерений температуры |
-20 °С...100 °С, 0 °С...250 °С, (20) 150 °С...900 °С 1) |
| Частота кадров |
Ethernet: 384x240 пикс. от 25 Hz USB: 384x240 пикс. от 4 Hz автономная работа: 384x240 пикс. от 1.5 Hz |
| Оптика (FOV) |
8°x12°(f = 20); 29°x18°(f = 13), 53°x31°(f = 8), 80°x44°(f = 6). |
| Фокусировка | Привод для фокусировки с ручным управлением |
| Оптическое разрешение (D : S) | 390 : 1 (оптика 18°) |
| Тепловая чувствительность (NETD) | 80 мК |
| Пределы допускаемой основной погрешности измерений | ±2 °С или ±2 %, берется наибольшее значение |
| Интерфейс ПК | Высокоскоростной Ethernet / USB 2.0 |
| Прямой выход/вход |
1 аналоговый выход (0/4-20 мA) / 1 вход (аналоговый или цифровой); электрически изолированы |
| Интерфейс процесса (PIF), промышленный |
3 аналоговых выхода (0/4–20 мA или 0–10 В) и 3 выхода сигнализации (реле) / 3 входа (аналоговый или цифровой) / отказоустойчивый (светодиод и реле) с возможностью расширения до 3х PIF; электрически изолировано |
|
Длина кабеля |
Ethernet: 1 м (стандартно), 5 м, 10 м, 20 м (до 100 м) USB: 1 м, 3 м, 5 м |
|
Температура окружающей среды |
0 °C ... 50 °C |
| Корпус (размер/стандарт) | Ø 36 мм x 100 мм (резьба M30x1) / IP 67 (NEMA 4) |
| Вес (без монтажного кроншейна) |
216 - 220 г, в зависимости от линзы |
|
Удар/Вибрация (*2) |
IEC 60068-2-27 (25G и 50G) / IEC 60068-2-6 (синусоидальная форма), IEC 60068-2-64 (случайные колебания в широком диапазоне) |
|
Электропитание |
5 - 30 В пост.тока / PoE / USB |
|
Комплект поставки |
- Модуль формирования изображения Xi 410 - Ethernet/ PoE кабель (1 м) / USB кабель (1 м) - IN/OUT- кабель с клеммной колодкой (1 м) - Монтажный кронштейн с резьбовыми отверстиями для крепления, монтажная гайка - ПО optris PIX Connect |
Прим.:
1) Погрешность измерений нормируется при температуре от 150 °С и выше.
2) Более подробная информация представлена в Руководстве по эксплуатации.
