ИК-камера имеет оптическое разрешение 80 х 80 пикс., функцию поиска холодной/горячей точки и серводвигатель для настройки фокуса через ПО.
Диапазон измерений температуры от -20 до 900 °С.
Особенности
-
Прочная компактная ИК-камера с системой ручного программируемого фокуса
-
Функция автоматического точечного поиска температуры
-
Диапазон измерений температуры: -20…900 °C
-
Спектральный диапазон: 8...14 мкм
-
Оптическое разрешение: 190 : 1
-
Возможность автономной работы

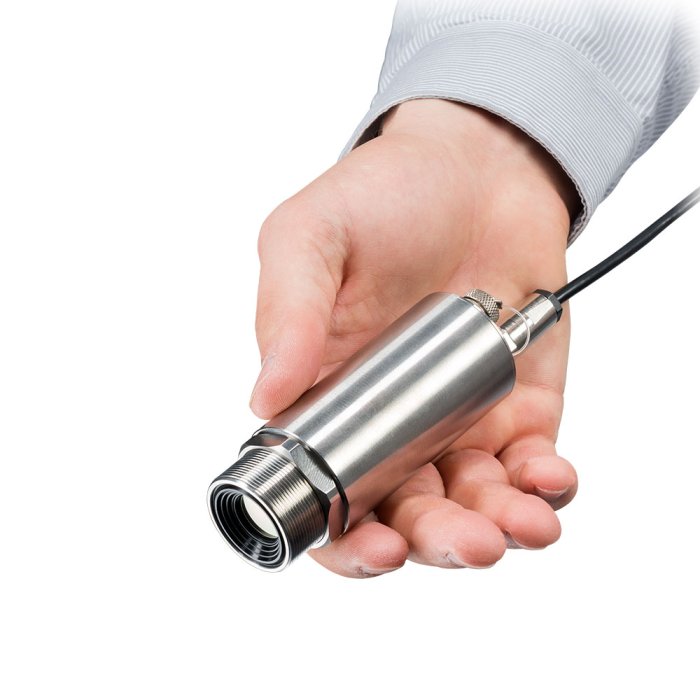

Новая ИК-камера Xi 80 сочетает в себе преимущества инфракрасной камеры и пирометра.
С камерой Xi 80 больше не понадобится проводить кропотливую работу со сложным позиционированием пирометра вручную по поиску горячих/холодных точек на объекте измерения. Встроенная функция автоматического поиска пятна сама находит самую горячую или самую холодную точку и автоматически передает результаты измерений без подключения к внешнему компьютеру.
Области применения
Возможность Xi 80 работать в автономном режиме, интеграция в автоматизированные процессы, широкий диапазон применения делают ИК-камеру Xi 80 удобным и универсальным средством измерения температуры в различных отраслях промышленности!
Комплектация
- ИК-камера Xi 80
- Кабель USB (1 м)
- Кабель для входов/выходов (1 м) с клеммной колодкой
- Монтажный кронштейн, монтажная гайка
- ПО optris® PIX Connect
Основные технические характеристики
| Оптическое разрешение | 80 × 80 пикс |
| Матрица | FPA, без охлаждения (с шагом 34 мкм) |
| Спектральный диапазон | 8 ... 14 мкм |
| Диапазон измерений температуры |
-20 °С...100 °С, 0 °С...250 °С, (20) 150 °С...900 °С 1) |
| Частота кадров | 50 Гц |
| Оптика (FOV) | 12° (f=12,7), 30° (f=5,1), 55° (f=3,1), 80° (f=2,3) |
| Фокусировка | Привод для фокусировки с ручным управлением |
| Оптическое разрешение (D : S) | 190 : 1 (оптика 12°) |
| Тепловая чувствительность (NETD) | 100 мК |
| Пределы допускаемой основной погрешности измерений | ±2 °С или ±2 %, берется наибольшее значение |
| Интерфейс ПК | USB 2.0 / Ethernet (100 Мбит/с) / PoE / RS485 2) |
| Интерфейс процесса (PIF), стандартный | 1 аналоговый выход (0/4..20 мА) / 1 вход (цифровой или аналоговый); оптическая изоляция |
| Интерфейс процесса (PIF), промышленный | 3 аналоговых выхода (0/4..20 мА или 0..10 В) или выхода для аварийной сигнализации (реле) /3 входа аналоговых или цифровых/ самодиагностика (реле и СИД); возможность расширения до трех интерфейсов PIF; оптически изолировано |
| Длина кабеля (USB) |
1 м (по умолчанию), 3 м, 5 м, 10 м, 20 м, Ethernet / RS485: 100 м |
| Степень пылевлагозащиты | IP67 |
|
Вибростойкость 3) |
МЭК 60068-2-6 (синусоидальная форма) МЭК 60068-2-64 (широкополосный спектр колебаний) |
| Ударостойкость 3) | МЭК 60068-2-27 (25 g и 50 g) |
| Электропитание | USB |
| Условия эксплуатации | температура окружающего воздуха от 0 °С до +50 °С |
| Габаритные размеры | Ø 36 мм х 90 мм (резьба М30х1) |
| Масса | 0,185 кг |
Прим.:
1) Погрешность измерений нормируется при температуре от 150 °С и выше.
2) Прямые входы и выходы недоступны при использовании интерфейса RS485.
3) Более подробная информация представлена в Руководстве по эксплуатации.
