ИК система контроля для измерений температуры при закалке листового стекла.
Данная компактная система идеально подходит для контроля производства листового стекла и может использоваться для управления технологическим процессом в установках для закалки стекла.
Особенности

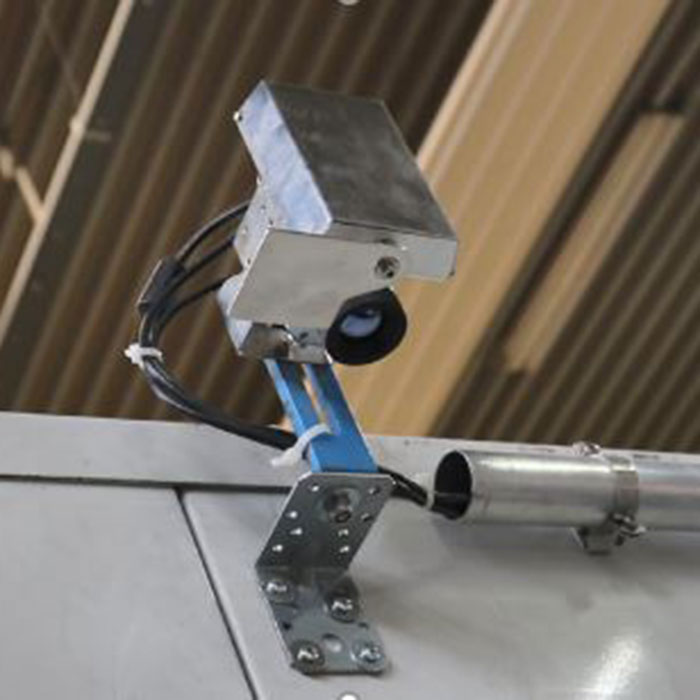

- ИК система, с дополнительным эталонным пирометром расположенным снизу, для автоматической коррекции коэффициента излучения обычного и низкоэмиссионного стекла.
- Система защиты линз с цифровым управлением позволяет избежать дополнительной продувки воздухом.
- Автоматический расчет области сканирования.

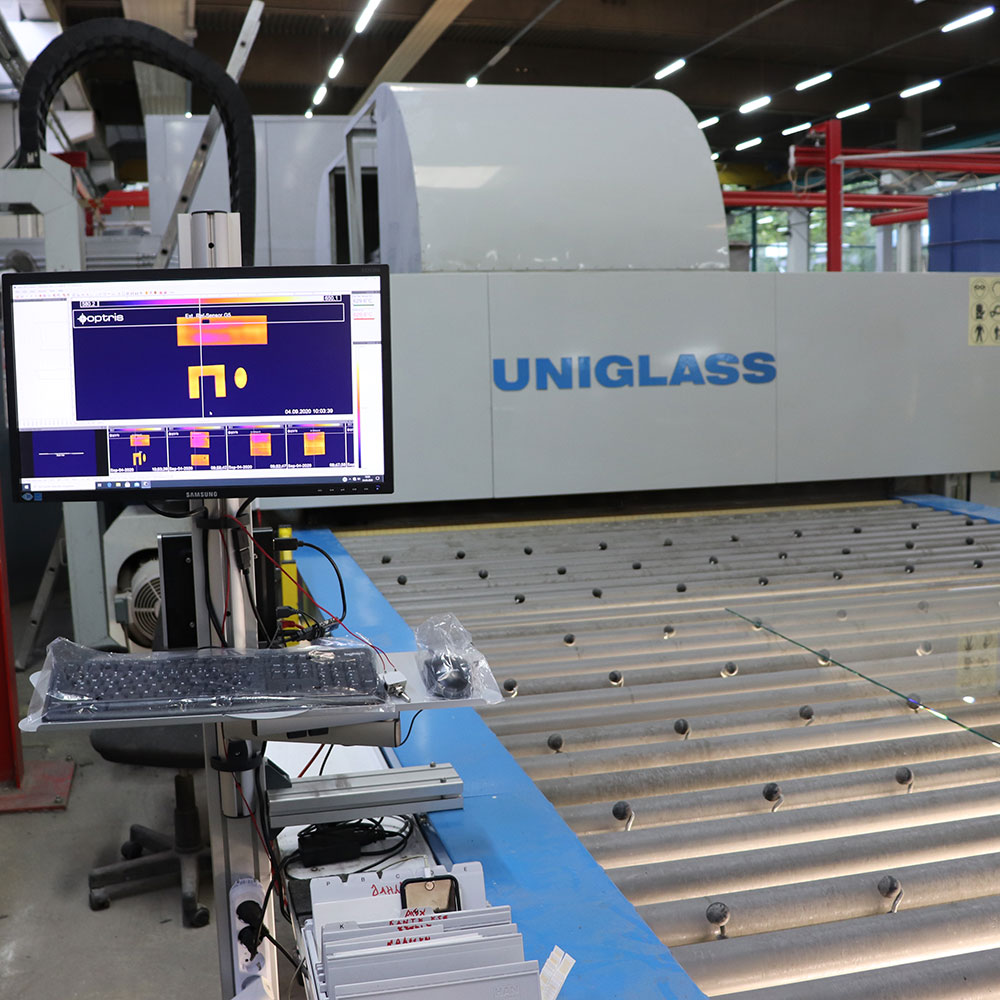

- Система поставляется в предварительной сборке для более легкой установки на печь для закалки стекла.
- Автоматическая настройки линии сканирования, нечувствительность к искажениям.

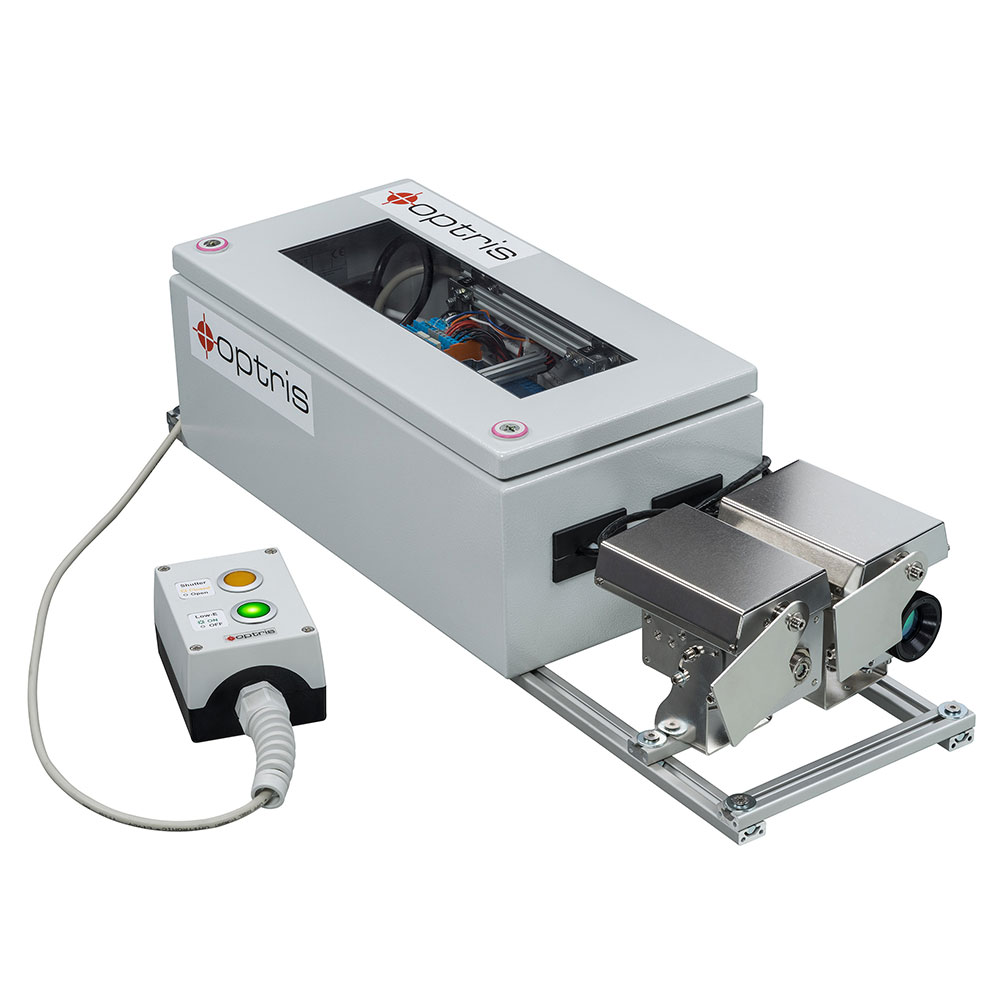

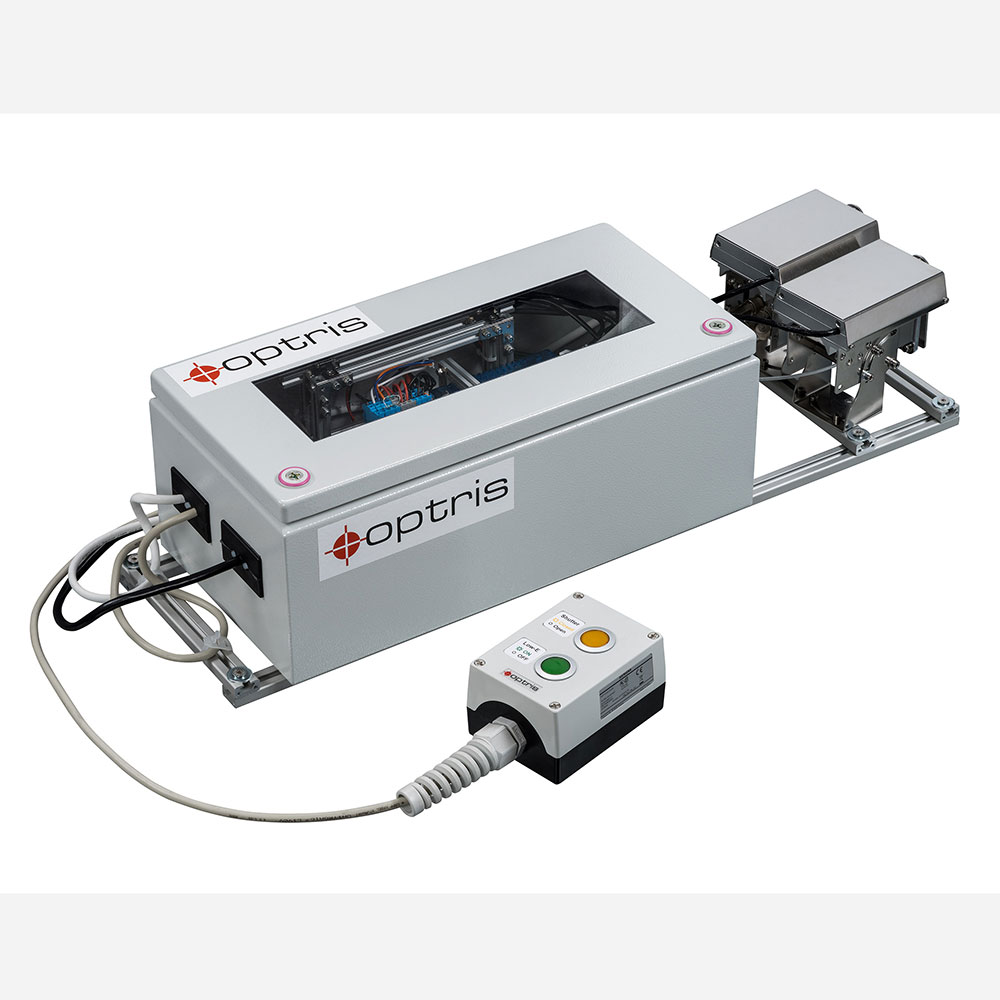

Комплектация
- ИК-камера PI 640 с оптикой 60° или 90° FOV
- Эталонный пирометр CT G5 с интерфейсом USB
- 2 затворные системы с монтажным кронштейном
- USB-сервер Gigabit 2.0
- Шкаф управления (предварительно смонтированный и с проводкой)
- Промышленный интерфейс процесса (PIF)
- Источник питания 24 В
- Комплект кабелей (10 м)
- Блок управления с двумя кнопками (для сигнала триггера затвора и низкой эмиссии)
- USB-накопитель с программным обеспечением и макетом
- Руководство по эксплуатации
Основные характеристики
|
Оптическое разрешение |
640 x 480 pixels |
|
Детектор |
FPA, без охлаждения (17 x 17 мкм) |
|
Спектральный диапазон |
8 – 14 мкм |
|
Диапазон измер. температуры |
–20...100°C,0...250°C,(20)150...900°C1) |
|
Частота обновления кадров |
32Гц/125Гц@640x120pixels |
|
Оптика (FOV) |
60° x 45° FOV / f = 10.5 мм или 90° x 66° FOV / f = 7.7 мм |
|
Разрешение по температуре |
40 мК |
|
Погрешность |
±2°C или ±2%, смотря какое значение больше |
|
Интерфейс ПК |
USB 2.0 опция USB GigE (PoE) |
|
Промышленный интерфейс технологического процесса (PIF) |
2 входа x 0 - 10 В, дискретный вход (макс. 24 В), 3 выхода 0/4 - 20 мA, 3 реле (0-30В/400мА), реле самодиагностики |
|
Температура окружающей среды |
0 ... 50 °C |
|
Относительная влажность |
20 - 80%, без образования конденсата |
|
Корпус (размеры/степень защиты) |
46x56x76–100мм(взависимости от линз и фокусного расстояния) P 67 (NEMA) |
|
Масса |
320 гр. (включая линзы) |
|
Удары, вибрация1) |
IEC 60068-2-27 (25G и 50G), IEC 60068-2-6 (синусообразная форма), IEC 60068-2-64 (широкополосный шум) |
