Простое расширение кабеля для тепловизионных камер серии Optris® PI и видеопирометров серий Optris® CTvideo / CSvideo
Подробнее
Описание
Особенности
- Полностью совместим со стандартом USB 2.0, скорость передачи данных 1.5 / 12 / 480 Мбит/с, режим передачи c USB: изохронный
- Сетевое подключение по Gigabit Ethernet
- Для Инфракрасные камеры OPTRIS серии Pi, Инфракрасная камера Optris Xi 400 и пирометров серии Optris® CTvideo/ CSvideo
- Полная поддержка протокола TCP/IP, включая маршрутизацию и DNS
- Два независимых USB-разъема
- Питание по сети Ethernet (PoE) или от внешнего источника питания напряжением 24 - 48 В постоянного тока
- Гальваническая развязка 500 ВRMS (сетевое подключение)
- Удаленная настройка при помощи системы управления на базе сети Интернет
- Испытанная технология от компании Wiesemann & Theis

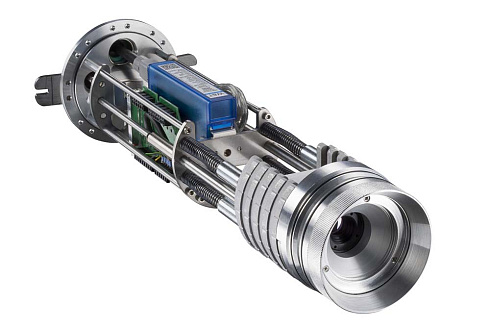

- Может быть встроен в Защитный кожух с охлаждением и Кожух для защиты от погодных условий
Протоколы
| Протоколы для USB-разъемов | USB 1.0 / 1.1 / 2.0 - Управление / Массив данных / Прерывания / Изохронный |
| Протоколы для прямого соединения с сетью |
TCP/IP: Разъем Вспомогательные протоколы: ARP, DHCP, HTTP, хранение PING- реестра, управления группами |
Варианты подключения
Характеристики
| USB-разъемы | 2 разъема USB типа А |
| Скорость передачи данных через USB | 480 Мбит/с |
| Сеть | 10/100/1000 BaseT с автоматическим распознаванием (макс. 1000 Мбит/с) |
| Электропитание |
По сети Ethernet (PoE) Класс 3 (6,49 – 12,95 Вт) или через винтовой клеммник с напряжением 24 В... 48 В постоянного тока (±10 %) |
| Потребление тока |
Внешнее питание (24 В постоянного тока) без USB-устройств: типовое 120 мА; Внешнее питание (24 В постоянного тока) с 2 USB-устройствами, каждое по 2,5 Вт: типовое 420 мА |
| Температура окружающей среды |
Хранение: -40 ... 85 °C При эксплуатации: 0 ... 50 °C |
| Относительная влажность | 0 - 95 % (без конденсата) |
| Корпус | Пластмассовый компактный корпус для установки на П-образную рейку, размеры 105 x 75 x 22 мм |
| Масса | 200 г |
| Комплектация |
• 1x USB-сервер Gigabit • Источник питания напряжением 24В постоянного тока • Руководство для быстрой настройки (прилагается на компакт-диске PIX Connect CD, на компакт-диске Compact Connect-CD): – Система USB-переадресации – Система администрирования WuTility – Руководство оператора (на английском/немецком языках) |
