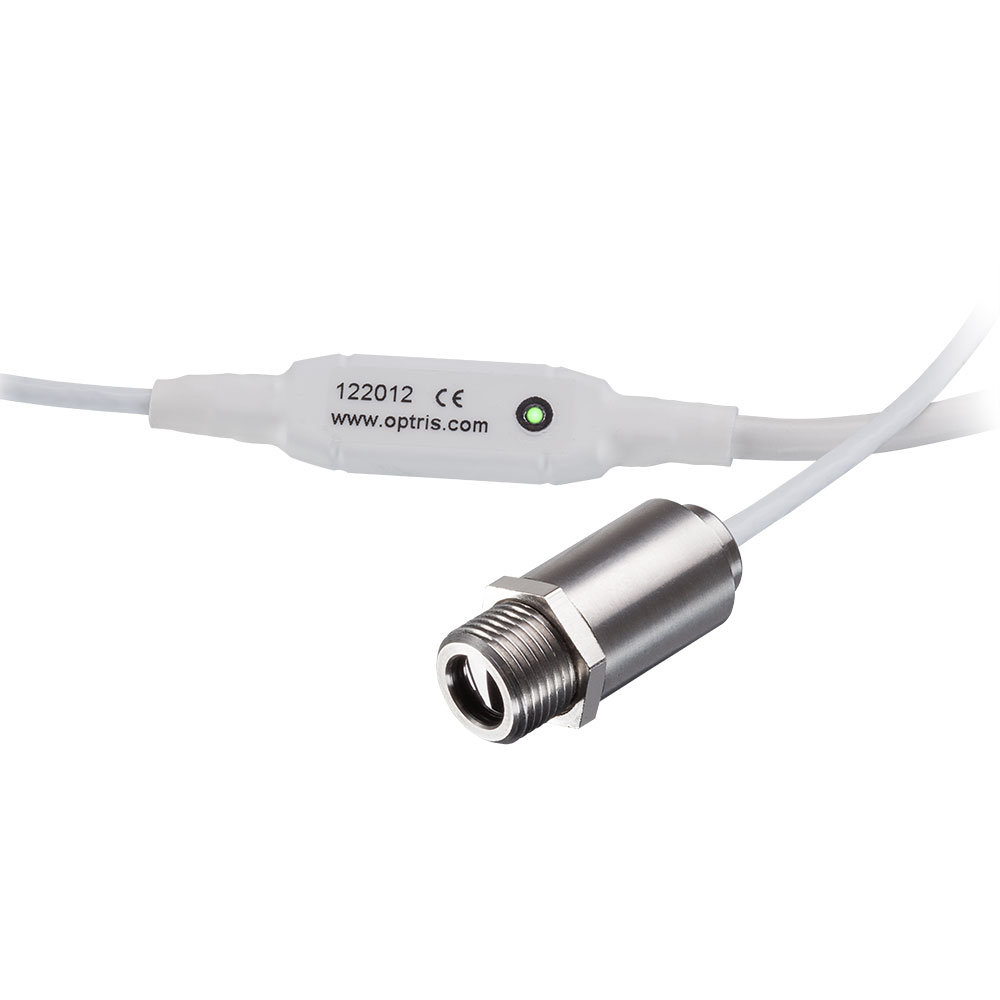

Однокомпонентный пирометр с электроникой, встроенной в кабель, для измерений температуры металлов от 250 до 1600 °C в процессе термообработки.
Серия COMPACT.
Особенности
- Диапазон измерений температуры: 250… 1600 °C
- Спектральный диапазон: 1,6 мкм - для металлов
- Время отклика: 8 мс
- Условия эксплуатации: до 125 °С
- Интеллектуальный LED-индикатор
- Настраиваемый аналоговый выход: 0-5/10 В или 4-20 мА, дополнительный выход аварийной сигнализации
- Простая настройка в ПО для Windows через USB (опция)

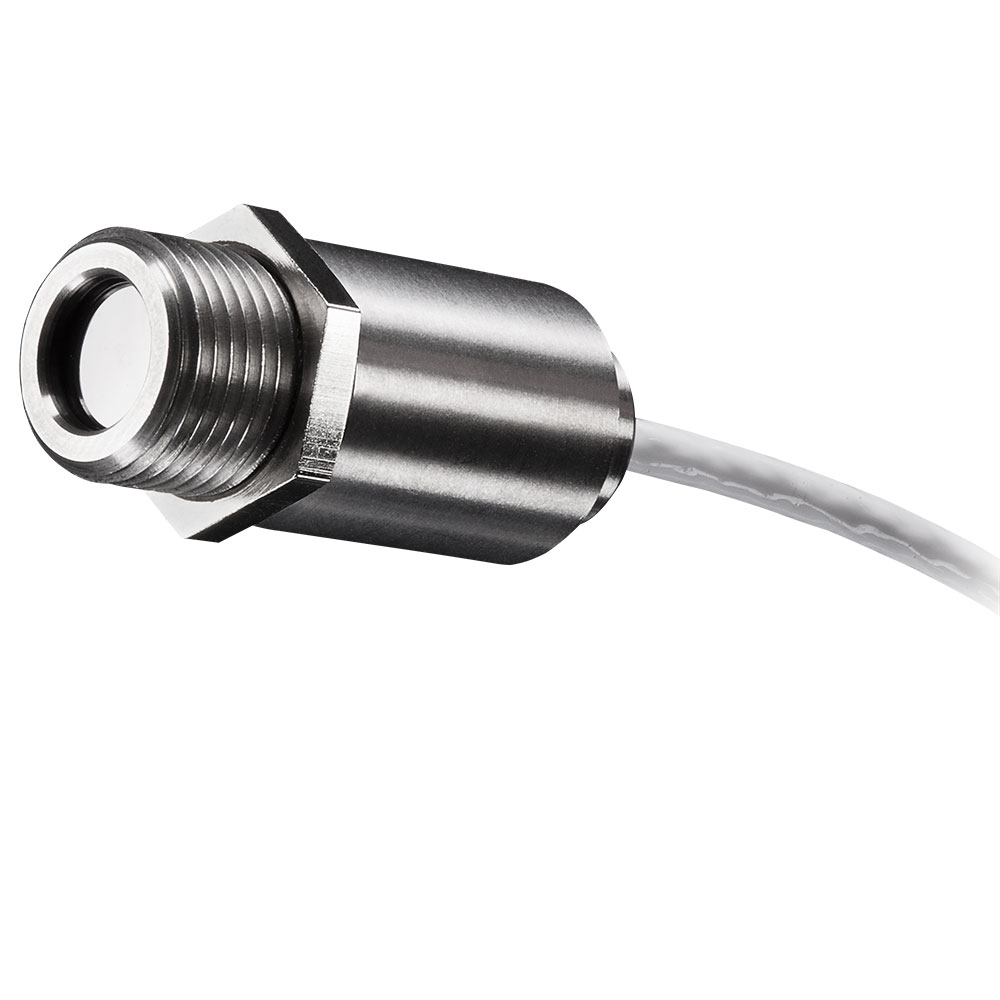

Компактный пирометр CSmicro 2M оснащён инновационным миниатюрным оптическим датчиком в корпусе из нержавеющей стали, который без проблем может быть установлен даже в самых ограниченных пространствах. Пирометр обладает высокой теплостойкостью до 125 °C без дополнительного охлаждения, что делает его идеальным измерительным устройством для эксплуатации в помещениях с высокой температурой окружающего воздуха.
Пирометр предназначен для измерений температуры в диапазоне от 250 до 800 °С или от 385 до 1600 °C и имеет светодиодный индикатор для сигнализации тревоги, поддержки прицеливания, самодиагностики или отображения кода температуры. Пирометр подключается по двухпроводной токовой петле 4-20 мА или к ПК через USB-разъём.
Области применения
Пирометр Optris CSmicro 2М предназначен для измерений температуры металлических поверхностей. CSmicro 2М особенно широко используются в металлообработке, например, при процессах сварки, пайки, штамповки, поверхностной закалки с применением индукционного нагрева, а также спекания.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows) .
Новинка:
Серией CSmicro можно управлять с помощью нового мобильного ИК-приложения IR mobile App (Android). Это приложение позволяет проводить мониторинг и анализ ИК-измерений температуры с помощью смартфона или планшета.
| Метрологические характеристики | |||
| Диапазон измерений |
250...800°С (2ML) 385...1600°С (2MH) масштабируемый с помощью ПО |
||
| Спектральный диапазон | 1,6 мкм | ||
| Оптическое разрешение (90 %) |
40 : 1 (2ML) 75 : 1 (2MH) |
||
|
Наименьший диаметр пятна (линза CF) (опционально) |
2,7 мм при 110 мм (2ML) 1,5 мм при 110 мм (2MH) |
||
| Пределы допускаемой основной погрешности | ±(0,3 % от измер. знач. 1) °C при температуре окружающего воздуха (23 ± 5) °C | ||
| Сходимость измерений |
±(0,1 % от измер. знач. + 1) °C при температуре окружающего воздуха (23 ± 5) °C |
||
| Температурное разрешение |
40 мК (2ML) 50 мК (2MH) |
||
| Время отклика (90 %) |
8 мс (в мА версии: 20 мс) |
||
| Коэффициент излучения | 0,100…1,100; настраивается через ПО | ||
| Обработка сигнала (настраивается через ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход |
0-5/10 В или 4-20 мА |
||
| Выход сигнализации |
30 В / 50 мА (открытый коллектор), в версии с мА выходом до 500 мА |
||
| Цифровой выход | одно-/двунаправленный, 9,6 кбод, уровень 0/3 В | ||
| Интерфейс связи (опция) | USB | ||
| Эксплуатационные характеристики | |||
| Электропитание | 5…30 В пост. тока | ||
| Длина кабеля | оптич.датчик- электроника: 0,5 м ( стандарт), 3 м, 6 м; после электроники: 0,5 м (стандарт), 3 м,6 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха |
-20 °С … 125 °С (оптич.датчик) -20 °С … 80 °С (электроника) -20 °С ... 75 °С (электроника/ мА выход) |
||
| Температура хранения | от –40 °C до 85 °C (оптич. датчик и электронный модуль) | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | МЭК 60068-2-6 / -64 | ||
| Ударостойкость |
МЭК 60068-2-27 (25G и 50G) |
||
| Габаритные размеры | Ø 12 мм × 35 мм (оптич. датчик) | ||
| Масса | 42 г | ||
