Однокомпонентный пирометр с электронным модулем встроенным в кабель и токовым выходом 4-20 мА для измерений температуры от -40 до 1030 °С
Серия COMPACT.
Особенности
- Диапазон измерений температуры: –40 … 1030 °C
- Спектральный диапазон: 8…14 мкм
- Время отклика: 30 мс (LT), 150 мс (LTH)
- Условия эксплуатации: до 180 °С
- Способ прицеливания: по сигнальному светодиоду
- Аналоговый выход: 4-20 мА
- Интерфейс: USB

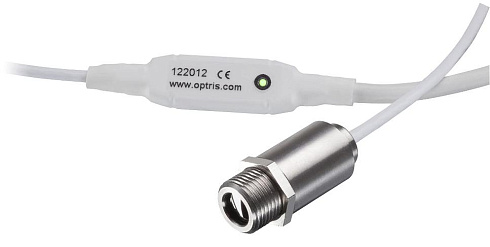

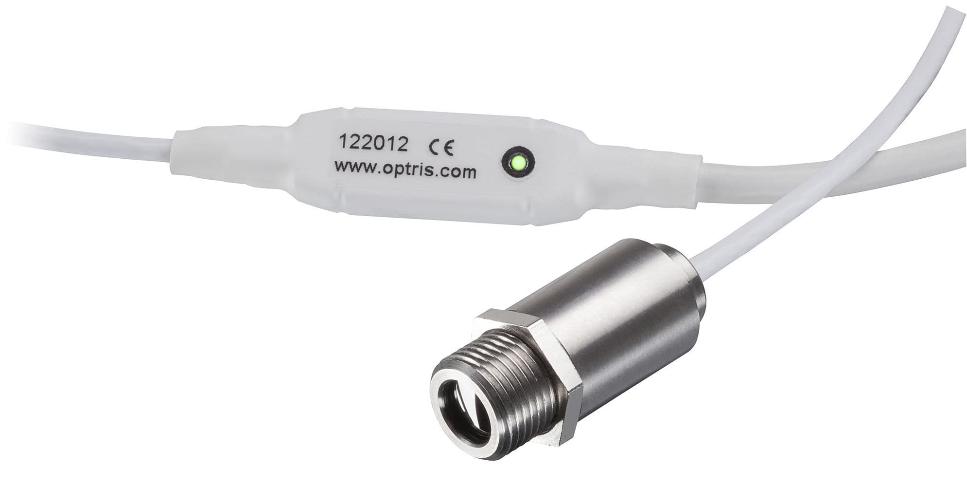

Компактный пирометр CSmicro 2W LT обладает инновационным, миниатюрным измерительным датчиком в корпусе из нержавеющей стали, который без проблем может быть установлен даже в самых ограниченных пространствах. Высокая теплостойкость до 180 °C без дополнительного охлаждения позволяет пирометру проводить измерения в помещениях с высокой температурой окружающего воздуха. Пирометр предназначен для измерений температуры в диапазоне от –40 °C до 1030 °C и имеет светодиодный индикатор для сигнализации тревоги, поддержки прицеливания, самодиагностики или отображения кода температуры. Он позволяет выборочно проводить простую двухпроводную установку по токовой петле 4-20 мА или подключение к ПК через USB-разъём.
Области применения
Пирометр Optris CSmicro 2W LT предназначен для измерений температуры неметаллических поверхностей. Поскольку пирометр обладает теплостойкостью до 180 °C, он подходит, например, для контроля температуры поверхностей при процессах ламинирования деталей интерьера автомобилей, которые проводятся при температуре около 120 °C.
В полимерной промышленности такой пирометр без проблем отвечает за регулирование температуры при термоформовании плёнки, контролируя определённые точки измерения. Для тестирования печатных плат также используется CSmicro 2W LT. Он измеряет температуру электронных компонентов на печатных платах бесконтактным способом за очень короткое время, не воздействуя на чувствительные компоненты.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Новинка:
Серией CSmicro можно управлять с помощью нового мобильного ИК-приложения IR mobile App (Android). Это приложение позволяет проводить мониторинг и анализ ИК-измерений температуры с помощью смартфона или планшета.
| Модификация | CSmicro 2W LT15 | CSmicro 2W LT15H | CSmicro 2W LT22H |
| Метрологические характеристики | |||
| Диапазон измерений | –40…1030 °C, масштабируемый с помощью ПО | ||
| Спектральный диапазон | 8…14 мкм | ||
| Оптическое разрешение (90 %) | 15 : 1 | 15 : 1 | 22 : 1 |
|
Наименьший диаметр пятна (линза CF) (опционально) |
0,8 мм при 10 мм | 0,8 мм при 10 мм | 0,6 мм при 10 мм |
| Пределы допускаемой основной погрешности | ±1,0 %, но не менее ±1,5 °C при температуре окружающего воздуха (23 ± 5) °C | ||
| Сходимость измерений | ±0,5 %, но не менее ±0,5 °C | ||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90 %) | 30 мс | 150 мс | 150 мс |
| Коэффициент излучения | 0,100…1,100; настраивается через ПО | ||
| Обработка сигнала (настраивается через ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход | 4…20 мА | ||
| Выход сигнализации | 30 В / 500 мА (открытый коллектор) | ||
| Цифровой выход | одно-/двунаправленный, 9,6 кбод, уровень 0/3 В | ||
| Интерфейс связи (опция) | USB | ||
| Эксплуатационные характеристики | |||
| Электропитание | 5…30 В пост. тока | ||
| Длина кабеля | оптич. датчик – электронный модуль: 0,5 м (типовой), 3 м, 6м после электронного модуля: 0,5 м (типовой), 3 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха | от –20 °C до 120 °C (оптич. датчик) | от –20 °C до 180 °C (оптич. датчик) | от –20 °C до 180 °C (оптич. датчик) |
| от –20 °C до 75 °C (электронный модуль) | |||
| Температура хранения | от –40 °C до 85 °C (оптич. датчик и электронный модуль) | ||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | IEC 68–2–6: 3 g, 11–200 Гц, каждая ось | ||
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | ||
| Габаритные размеры | Ø 14 мм × 28 мм (оптич. датчик) Ø 12 мм × 35 мм (электронный блок) | ||
| Масса | 42 г | ||
