Двухкомпонентный пирометр для измерений температуры поверхностей металлов от 250 до 2200 °С в процессе термообработки.
Серия COMPACT.
Особенности
- Диапазон измерений температуры: 485…2200 °C (1M), 250…2000 °C (2M)
- Спектральный диапазон:1 мкм (1М), 1,6 мкм (2М)
- Время отклика: 1 мс
- Условия эксплуатации: до 125 °С
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

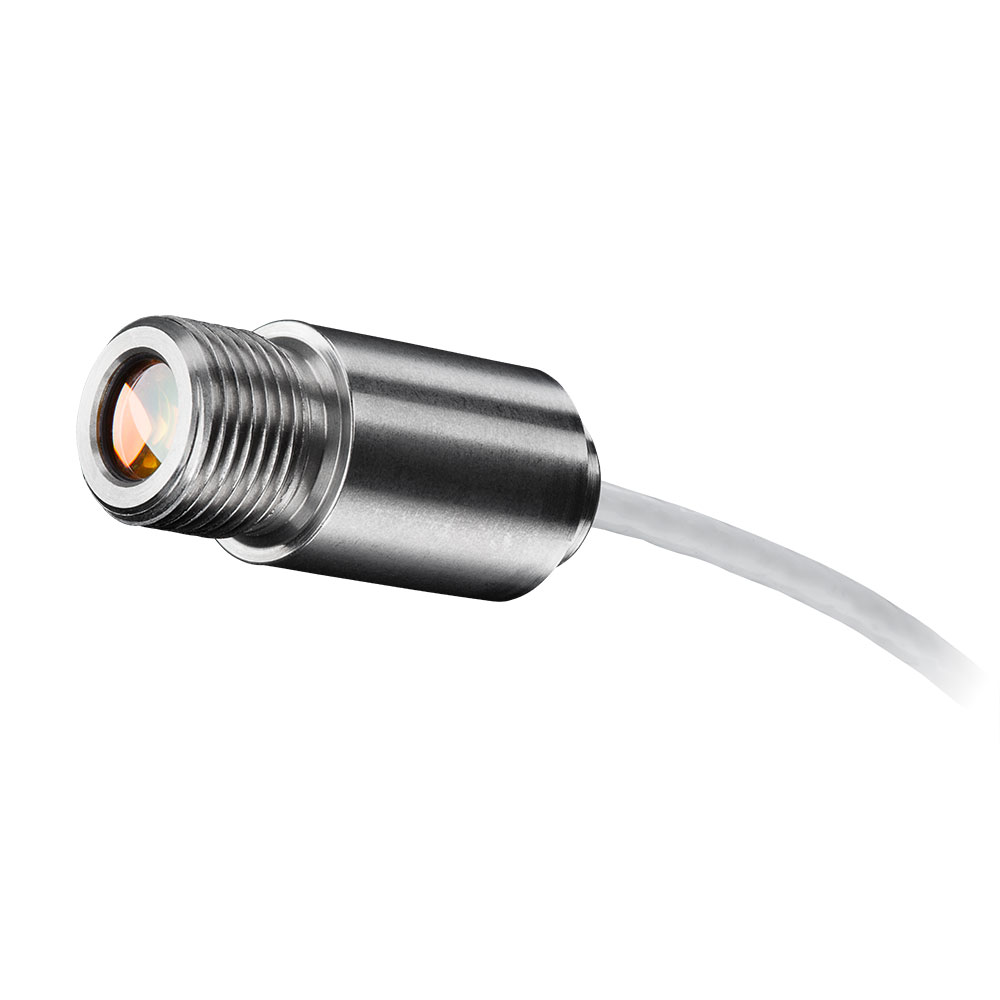

Пирометры CT 1M и 2M с короткой длиной волны и широким диапазоном измерений температуры до 2200 °C идеально подходят для высокотемпературных измерений металлов, оксидов металлов и керамики. Благодаря короткой длине волны погрешность измерений пирометра уменьшается при малых или меняющихся коэффициентах излучения. Небольшой оптический датчик позволяет устанавливать пирометр в ограниченном пространстве. Кроме этого, он может стабильно проводить измерения при температуре окружающего воздуха до 125 °C без дополнительного охлаждения.
Области применения
Пирометры CT 1M и 2M применяются для измерений температуры, где требуется коротковолновый спектральный диапазон. Например, они всегда надёжно и точно измеряют температуру металлических поверхностей в процессах термообработки металлов (сварка, спекание, прокатка, ковка, закалка), а также оксидов металлов и керамики до 2200 °C.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
| Модификация | CT 1M | CT 2M | |
| Метрологические характеристики | |||
| Диапазон измерений, (модификация) |
485…1050 °C (1ML) 650…1800 °C (1MH) 800…2200 °C (1MH1) |
250…800 °C (2ML) 385…1600 °C (2MH) 490…2000 °C (2MH1) |
|
| Спектральный диапазон | 1,0 мкм | 1,6 мкм | |
| Оптическое разрешение (90 %) |
40 : 1 (1ML) 75 : 1 (1MH,1MH1) |
40 : 1 (2ML) 75 : 1 (2MH,2MH1) |
|
|
Наименьший диаметр пятна (линза CF) (опционально) |
2,7 мм при 110 мм (1MH) 1,5 мм при 110 мм (1MH, 1MH1) |
2,7 мм при 110 мм (2ML) 1,5 мм при 110 мм (2MH, 2MH1) |
|
| Пределы допускаемой основной погрешности |
±(0,3 % Тизм + 2 °C) при температуре окружающего воздуха (23 ± 5) °C |
||
| Воспроизводимость | ±(0,1 % Тизм + 1 °C) | ||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90 %) | 1 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание макс./мин./средн. значения, расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход | 0/4…20 мА, 0…5/10 В, термопара J, K, сигнал тревоги | ||
| Выход сигнализации | 24 В / 50 мА (открытый коллектор) | ||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптически изолированно | ||
| Входы | программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер (сброс функций удержания) | ||
| Интерфейс (опция) |
USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet |
||
| Эксплуатационные характеристики | |||
| Электропитание | 8…36 В пост. тока, макс. потребление 100 мА | ||
| Длина кабеля | 3 м (типовой), 8 м, 15 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха |
оптич. датчик: от –20 °C до 100 °C (1M), от –20 °C до 125 °C (2M) блок электроники: от –20 °C до 85 °C |
||
| Температура хранения |
оптич. датчик: от –40 °C до 100 °C (1M), от –40 °C до 125 °C (2M) блок электроники: от –40 °C до 85 °C |
||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | IEC 68–2–6: 3 g, 11–200 Гц, каждая ось | ||
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | ||
| Габаритные размеры |
Ø 14 мм × 35 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (блок электроники) |
||
| Масса | 42 г (оптич. датчик), 420 г (блок электроники) | ||
