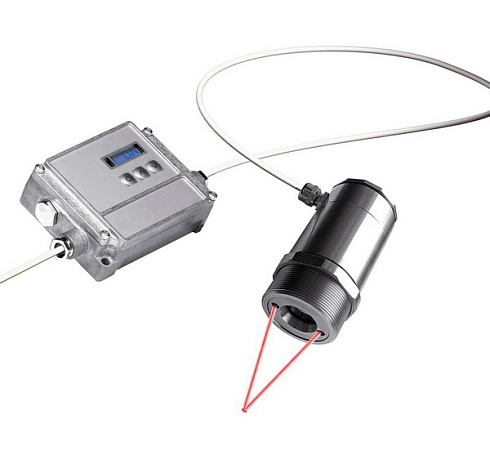

Двухкомпонентный инфракрасный пирометр с двухлучевым лазерным наведением для измерений температуры поверхности стекла.
Серия HIGH PERFORMANCE.
Особенности
- Диапазон измерений температуры: 100…1650 °С
- Спектральный диапазон: 5,0 мкм
- Время отклика: от 10 мс до 120 мс
- Условия эксплуатации:
- до 85 °С без охлаждения
- до 100 °С в кожухе c воздушным охлаждением
- до 315 °С в кожухе с водяным охлаждением - Интерфейс: USB, RS232, RS485, шина CAN, протокол DP сети PROFIBUS, сеть Ethernet
Двухкомпонентный инфракрасный пирометр CSlaser G5 со спектральным диапазоном 5,0 мкм рассчитан для точных измерений температуры поверхности стекла. Устройства применяются, например, для контроля температуры в процессах производства листового стекла, стеклотары, автомобильного стекла или солнечных элементов. Модификация пирометра CTlaser G5HF обладает малым временем отклика: 10 мс и может применять для быстропротекающих процессов, например, на движущемся конвейере.
Области применения
Измерение температуры при производстве стекла
Благодаря особому спектральному диапазону 5,0 мкм пирометр СТlaser G5 идеально под-ходит для измерений температуры стекла. Например, при производство листового стекла, стеклянных бутылок и другой стеклотары, электрических лампочек, а также при производстве ячеек для солнечных панелей.
Одно из важных направлений применения пирометра с спектральным диапазоном G5 является контроль температуры стерилизации стеклянных бутылок для фармацевтических препаратов, предназначенных для инъекций.
| Метрологические характеристики | ||
| Диапазон измерений (модификации) |
100 …1200 °C (G5L) 250 …1650 °C (G5H) 200 …1650 °C (G5HF) |
|
| масштабируемый через программируемые кнопки или через ПО | ||
| Спектральный диапазон | 5,0 мкм | |
| Оптическое разрешение SF (90 %) |
(45 : 1): 27 мм @ 1250 мм (G5L, G5HF ) (70 : 1): 17 мм @ 1200 мм (G5H) |
|
| Линза CF (опции) |
45 : 1 70 : 1 |
1,6 мм @ 70 мм; 3,4 мм @ 150 мм; 4,5 мм @ 200 мм; 10 мм @ 450 мм 1 мм @ 70 мм; 2,2 мм @ 150 мм; 2,9 мм @ 200 мм; 6,5 мм @ 450 мм |
| Пределы допускаемой основной погрешности |
±1,0 %, но не менее ±1,5 °C при температуре окружающего воздуха (23±5)°C |
|
| Воспроизводимость | ±0,5 %, но не менее ±0,5 °C | |
| Температурное разрешение | 0,1 K | |
| Время отклика (90 %) |
10 мс (G5HF) 80 мс (G5H) 120 мс (G5L) |
|
| Коэффициент излучения | 0,100…1,100; настраивается через программируемые кнопки или через ПО | |
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | |
| Выходные сигналы, интерфейс | ||
| Аналоговый выход | 0/4…20 мА; 0...5/10 В, термопара J, K | |
| Выход сигнализации | 0…24 В / 50 мА (открытый коллектор) | |
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | |
| Интерфейс связи (опция) | USB, RS232, RS485, шина CAN, протокол DP сети PROFIBUS, сеть Ethernet | |
| Эксплуатационные характеристики | ||
| Электропитание | 8…36 В пост. тока, макс. потребление 160 мА (с лазером) | |
| Длина кабеля | 3 м (типовой), 8 м, 15 м | |
| Степень пылевлагозащиты | IP65 (NEMA-4) | |
| Материал корпуса | нерж. сталь (головка датчика) | |
| Рабочая температура окружающего воздуха |
от –20 °C до 85 °C (головка датчика) от –20 °C до 50 °C (головка датчика с вкл. лазером) от 0 °C до 85 °C (электронный блок) |
|
| Температура хранения | от –40 °C до 85 °C | |
| Относительная влажность воздуха | не более 95 % без конденсата | |
| Вибростойкость | IEC 68–2–6: 3 g, 11…200 Гц, каждая ось | |
| Ударостойкость | IEC 68–2–27: 50 g, 11 мс, каждая ось | |
| Габаритные размеры |
Ø 55 мм × 100 мм (головка датчика) 120 мм × 70 мм × 30 мм (электронный блок) |
|
| Масса | 600 г (головка датчика), 420 г (электронный блок) | |
