Двухкомпонентный пирометр с двухлучевым лазерным наведением для измерений температуры неметаллических поверхностей в диапазоне от -50 до 975 °C.
Серия HIGH PERFORMANCE.
Особенности
- Диапазон измерений температуры: -50…975 °С
- Спектральный диапазон: 8 …14 мкм
- Время отклика: 9 мс (CTlaser LTF), 150 мс (CTlaser LT)
- Условия эксплуатации: до 85 °С
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

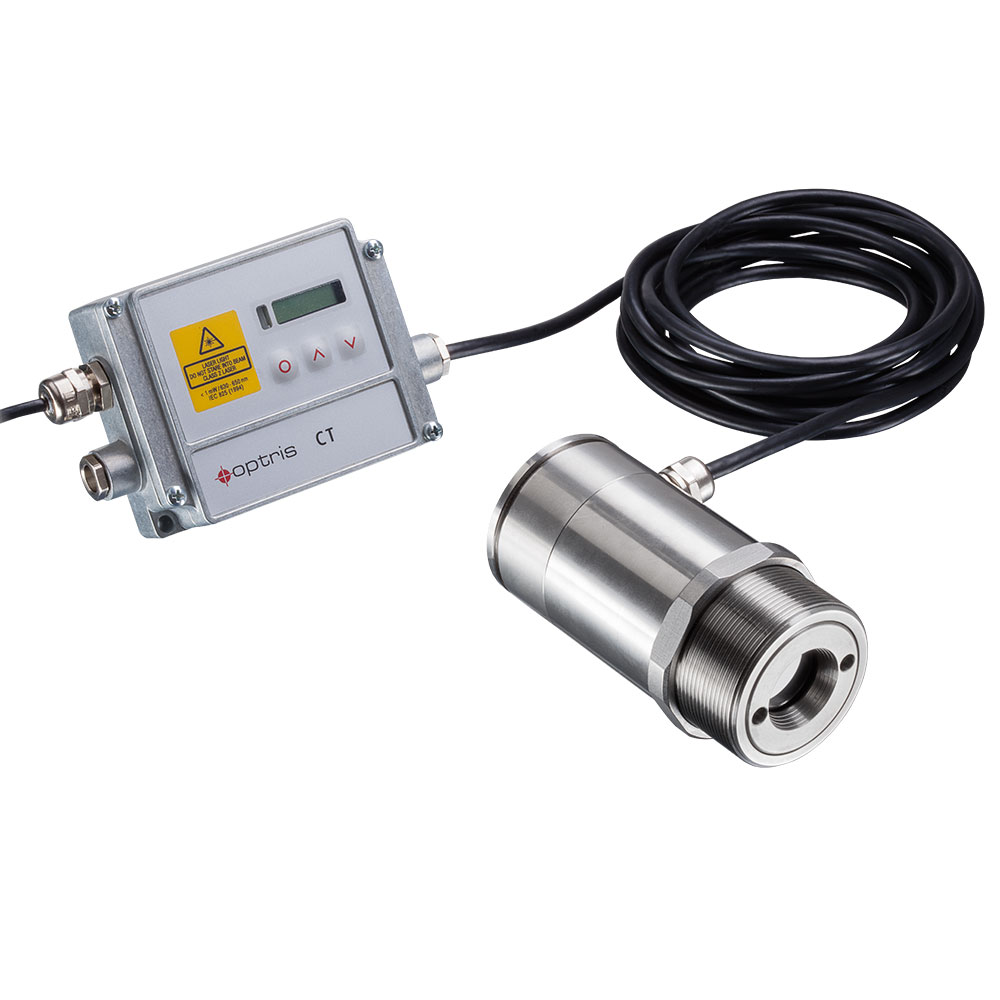

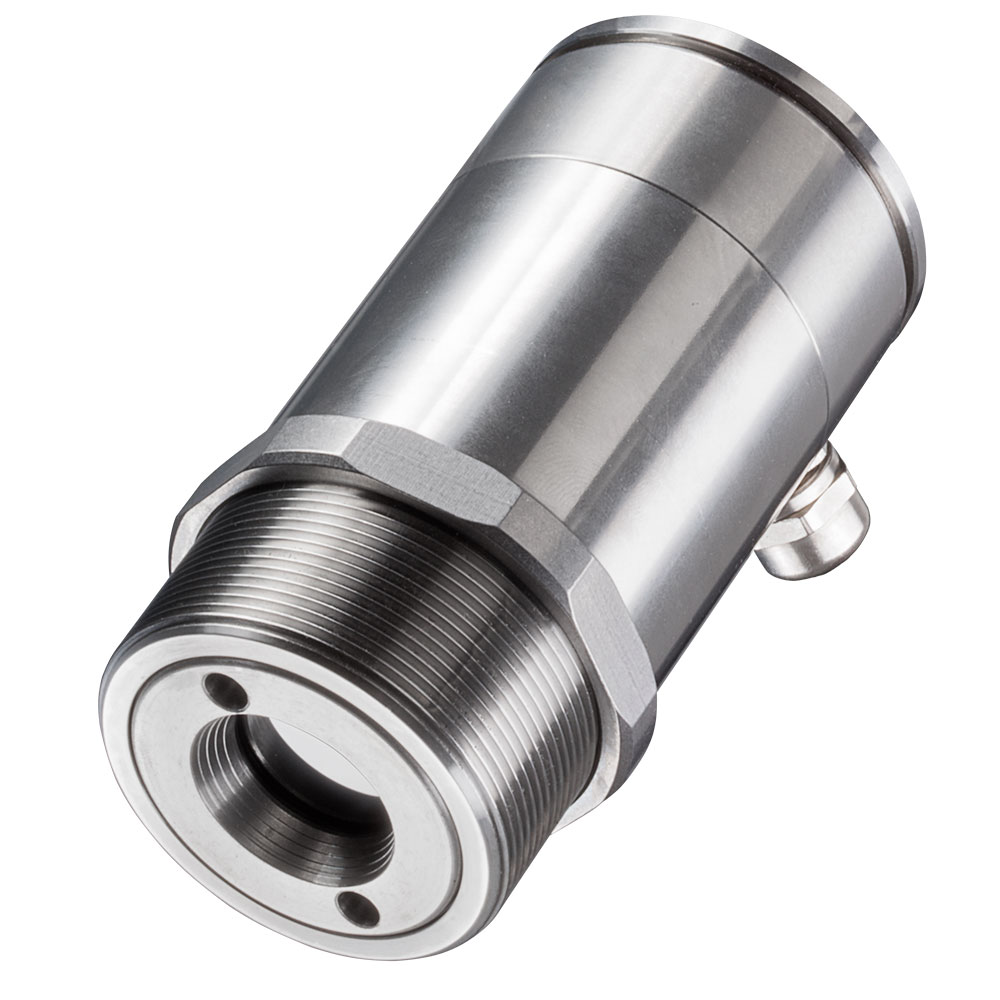

Пирометры CTlaser LT и LTF выполнены из двух частей: оптический датчик в корпусе из нержавеющей стали и блок электроники с кнопками управления и дисплеем. Обе модели оснащены высококачественным оптическим датчиком с инновационным двухлучевым лазерным прицелом для точной маркировки поля измерения с любого расстояния. Разнообразный выбор оптики для различных применений, позволяет точно измерять температуру даже мельчайших объектов, начиная с размера 0,9 мм на расстоянии 70 мм. Модель CTlaser LTF, обладая очень малым временем отклика - 9 мс, особенно подходит для контроля быстрых процессов.
Области применения
С помощью пирометров CTlaser LT и LTF можно ещё точнее проводить измерения благодаря двухлучевому лазерному прицелу. Пирометры находит широкое применение во многих отраслях промышленности, где требуется точное измерение и достоверный контроль температуры неметаллических поверхностей: древесины, бумаги, пластика и лакокрасочных материалов. Например, для измерений температуры технологических процессов в автомобильной промышленности: сварка и ламинирование полимерных деталей, контроль тепловых режимов на испытательных стендах. Эти особенности делают их востребованным также в научных исследованиях и разработках.
Для особо быстрых измерений с целью непрерывного контроля быстропротекающих процессов предназначен вариант CTlaser LTF, который регистрирует изменение температуры всего за 9 мс.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
|
Модификация |
CTlaser LT |
CTlaser LTF |
|
|
Метрологические характеристики |
|
||
|
Диапазон измерений |
–50 …975 °C, масштабируемый через кнопки управления или ПО |
||
|
Спектральный диапазон |
8…14 мкм |
||
|
Оптическое разрешение (90 %) |
75 : 1 |
50 : 1 |
|
|
Наименьший диаметр пятна (линза CF) (опционально) |
0,9 мм при 70 мм 1,9 мм при 150 мм 2,8 мм при 200 мм 5,9 мм при 450 мм |
1,4 мм при 70 мм (наименьший диаметр пятна) |
|
|
Наименьший диаметр пятна (линза SF) |
16 мм при 1200 мм |
24 мм при 1200 мм |
|
|
Пределы допускаемой основной погрешности |
±1,0 %, но не менее ±1,0 °C |
±1,5 %, но не менее ±1,5 °C |
|
|
при температуре окружающего воздуха (23±5) °C |
|||
|
Воспроизводимость |
±0,5 %, но не менее ±0,5 °C |
±1 %, но не менее ±1 °C |
|
|
Температурное разрешение |
0,1 K |
0,5 К |
|
|
Время отклика (90 %) |
120 мс |
9 мс |
|
|
Коэффициент излучения |
0,100…1,100; настраивается через кнопки управления или ПО |
||
|
Обработка сигнала (настраивается через кнопки электронного блока или ПО) |
удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса |
||
|
Выходные сигналы, интерфейс |
|||
|
Аналоговый выход |
канал 1: 0/4…20 мА; 0...5/10 В, термопара J, K канал 2: рабочая температура оптич. датчика -40…85 °С (0…5 В или 0…10 В), выход сигнала тревоги |
||
|
Выход сигнализации |
0…24 В / 50 мА (открытый коллектор) |
||
|
Выход реле (опция) |
2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированно |
||
|
Интерфейс связи (опция) |
USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet |
||
|
Эксплуатационные характеристики |
|||
|
Электропитание |
8…36 В пост. тока, макс. потребление 160 мА (с лазером) |
||
|
Длина кабеля |
3 м (типовой), 8 м, 15 м |
||
|
Степень пылевлагозащиты |
IP65 (NEMA-4) |
||
|
Материал корпуса |
нерж. сталь (оптич. датчик) |
||
|
Рабочая температура окружающего воздуха |
от –20 °C до 85 °C (оптич. датчик) от –20 °C до 50 °C (оптич. датчик с вкл. лазером) от 0 °C до 85 °C (электронный блок) |
||
|
Температура хранения |
от –40 °C до 85 °C |
||
|
Относительная влажность воздуха |
не более 95 % без конденсата |
||
|
Вибростойкость |
IEC 68–2–6: 3 g, 11…200 Гц, каждая ось |
||
|
Ударостойкость |
IEC 68–2–27: 50 g, 11 мс, каждая ось |
||
|
Габаритные размеры |
Ø 55 мм × 100 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
||
|
Масса |
600 г (оптич. датчик), 420 г (электронный блок) |
||
