Серия HIGH PERFORMANCE.
Особенности
- Диапазон измерений температуры: 250...3000 °С
- Спектральный диапазон: 1,45...1,75 мкм
- Условия эксплуатации: до 200 °С без дополнительного охлаждения (до 315 °С доп. опция)
- Время отклика: от 1 мс до 10 с
- Интерфейсы (доп. опция): USB, RS232, RS485, Ethernet, Relay

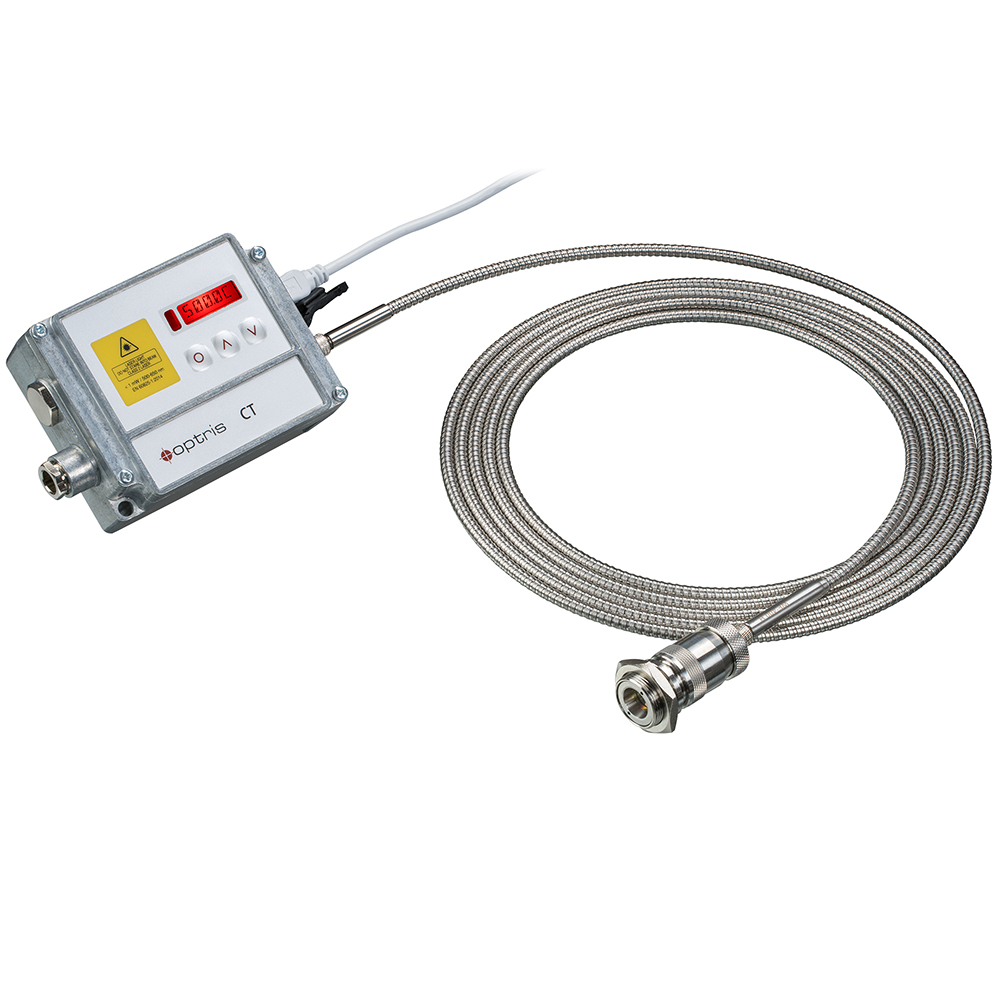

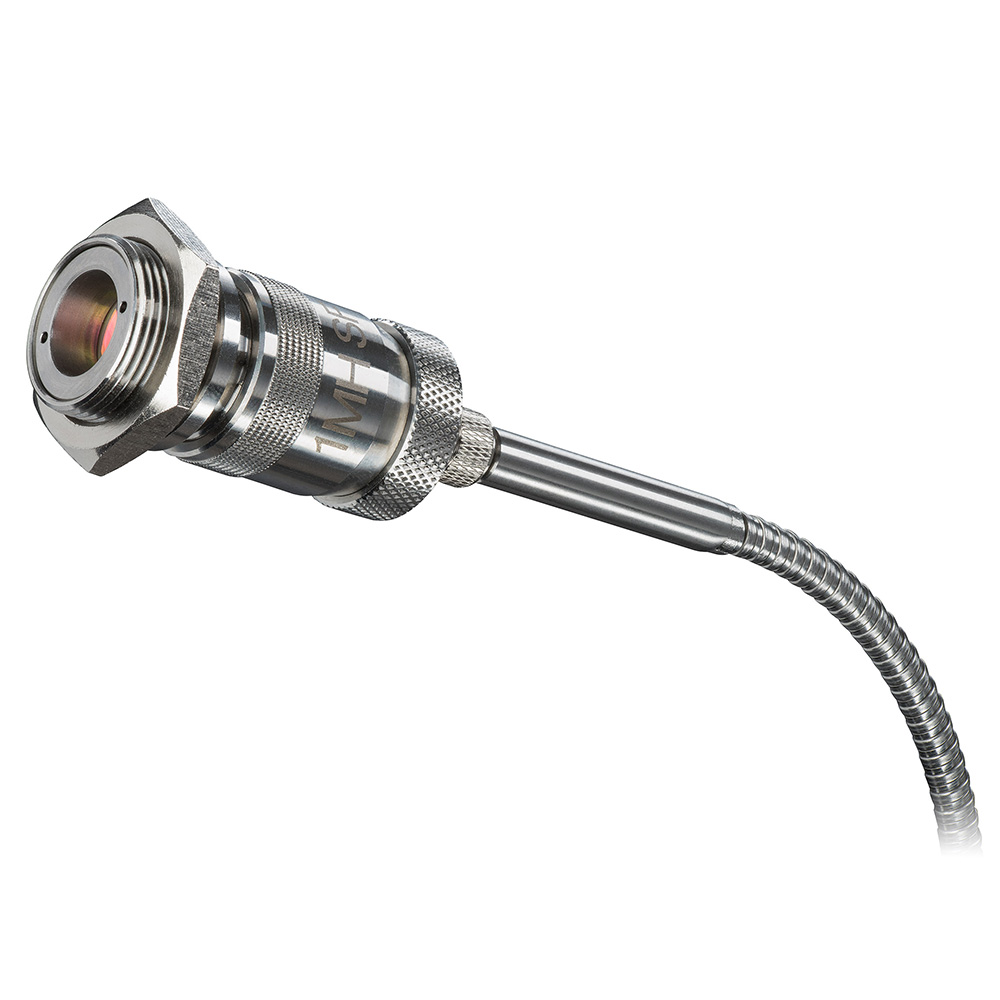

Инновационный пирометр спектрального соотношения CTratio 2M работает в коротковолновом спектральном диапазоне и применяется для измерений высокой температуры металлов до 3000 °C. Отличительной особенностью этого пирометра является термостойкий оптоволоконный кабель, соединяющий оптический датчик и блок электроники, что делает возможным использовать прочный оптический датчик в зоне высоких температур до 200°C без дополнительного охлаждения.
Пирометр спектрального соотношения CTratio 2M в значительной степени нечувствителен к пыли, пару и загрязнениям смотровых окон. Пирометр способен точно проводить измерения температуры при степени загрязнённости окна более 90 %, а также достоверно измерять температуру, даже если объект измерения заполняет всего 5 % поля измерения или быстро перемещается. У CTratio луч лазерного наведения имеет зеленый цвет, для более точного прицеливания на поверхность раскаленных металлов.
Области применения
Благодаря особому свойству надёжного измерения и регистрации данных даже сквозь сильные загрязнения или при незначительной видимости объекта измерения, пирометр CTratio 2М применяется в основном в труднодоступных процессах термообработки металлов.
Программное обеспечение
Оptris CompactPlus Connect - это специально разработанное программное обеспечение для пирометра Optris CTratio для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
| Основные технические характеристики | ||
| Степень защиты | IP 65 (NEMA-4) | |
| Температура окружающей среды |
– 20 °C ... 200 °C (опц. до 315°С) (кабель+оптич.датчик) 0 °C ... 50 °C (блок электроники) |
|
| Температура хранения датчика и блока электроники |
– 40 °C ... 200 °C (кабель+оптич.датчик) – 40 °C ... 85 °C (блок электроники) |
|
| Относительная влажность | 10 – 95 %, без конденсата | |
| Защита от вибрации |
IEC 60068-2-6 (синусоидальный) IEC 60068-2-64 (широкополосный шум) |
|
| Защита от ударов | IEC 60068-2-27 (25G и 50G) | |
| Масса |
210 г (оптоволоконный кабель (3 м) с датчиком) 420 г (электронный блок) |
|
| Электрические характеристики | ||
| Аналоговые выходы |
2x 0/4-20 мА (12 бит), дополнительно: 2x 0/4-20 мА (16 бит) (изолированные) |
|
| Выходные сопротивления |
не более 500 Ω (при напряжении 8 – 30 В DC) |
|
| Реле (опционально) |
2 x 60 В DC/ 42 В ACeff; 0,4 A; (с оптической изоляцией) |
|

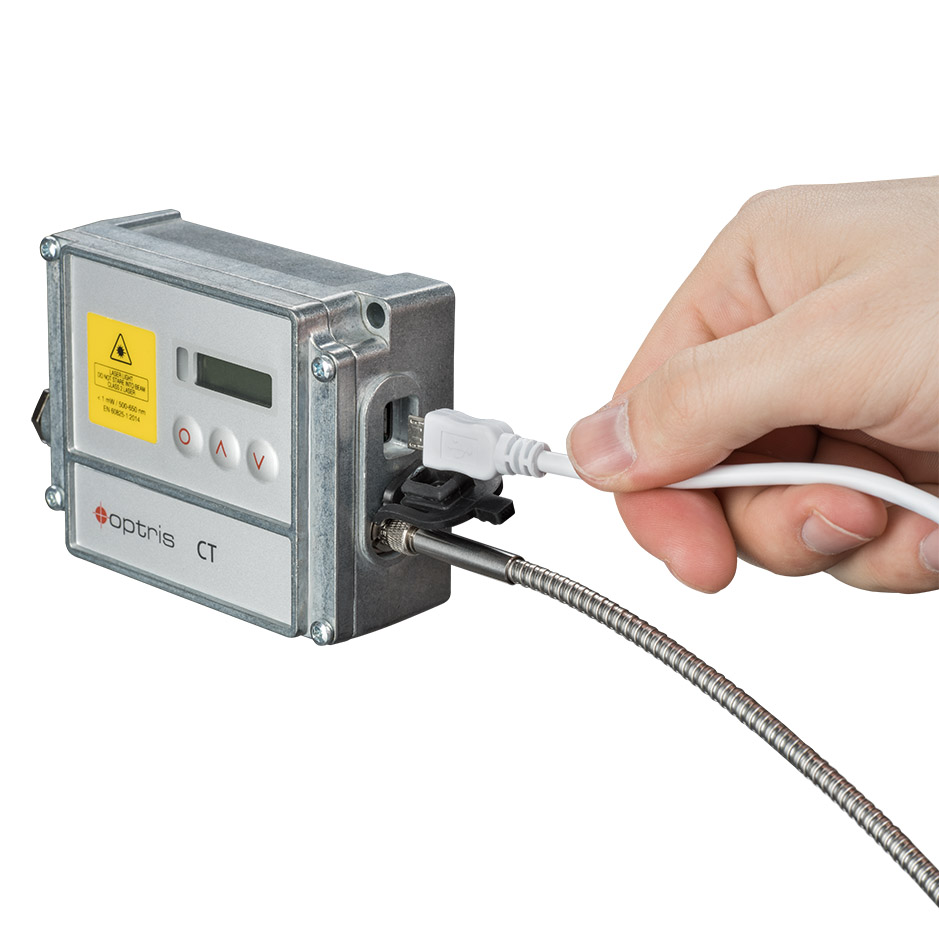

| Цифровой интерфейс | USB (Micro-USB, USB-C, USB-A кабель) | |
| Цифровой интерфейс (опции) | Опции: RS232, RS485, Ethernet, Modbus RTU | |
| Контакты входа/выхода |
3 программируемых входа/выхода (на выбор): - выход сигнализации (открытый коллектор 24 В/ 1 А); - вход для запуска (триггера) выходного сигнала, удержания макс./мин. значения; - аналоговый вход для компенсации температуры окружающей среды или регулировки коэффициента пропускания |
|
| Длина кабеля | 3 м (стандарт), 8 м, 15 м | |
| Источник питания | 8-30 В пост. тока или USB 1) | |
| Потр. мощность | Максимально 5 Вт | |
| Лазерный прицел | Лазер 520 нм. < 1 мВт. ВКЛ./ОТКЛ. через блок электроники и ПО | |
| Метрологические характеристики | ||
| Диапазон температур |
1 канал 250 ... 1000°C 375 ... 1500°C 500 ... 3000°C |
2 канал 275 ... 1000°C (2ML) 400 ... 1500°C (2MH) 550 ... 3000°C (2MH1) |
| Спектральный диапазон | 1,45 – 1,75 мкм | |
| Оптическое разрешение (90% энергии) |
38:1 (2ML) 50:1 (2MH) 100:1 (2MH1) |
|
| VARIO Фокус |
От 150 мм до бесконечности. плавно регулируемый |
|
|
Погрешность измерений 2) (при t окр. среды 23±5°С) |
± (0.5 % Tизм. + 2 °C) | |
|
Воспроизводимость2) (при t окр. среды 23±5°С) |
± 0.3 % | |
| Температурное разрешение | 0,1 K | |
| Время отклика (90%) 3) | 1 мс – 10 с | |
| Коэффициент пропускания (регулируется с помощью кнопок управления или через ПО) | 0.800 – 1.200 | |
| Коэффициент излучения (регулируется с помощью кнопок управления или через ПО) | 0.050 – 1.000 | |
| Обработка сигналов (параметры регулируются с помощью кнопок управления или через ПО) | Работа в 1\2хцветном режиме, контроль затухания\аварийная сигнализация; расчет средней и пиковых температур, функция удержания заданного значения и гистерезис | |
| ПО / Приложение |
Optris CompactPlus Connect IRmobile App |
|
1) Устройство с питанием от USB работает только в режиме цифровой связи
2) ε = 1. время отклика 1 с
3) С динамической адаптацией к низким уровням сигнала.
