Серия HIGH PERFORMANCE.
Особенности
- Погрешность измерений ± 0,5 % или ± 0,5 °С (что больше)
- Диапазон измерений температуры: -50…975 °С
- Спектральный диапазон: 8 …14 мкм
- Время отклика: 120 мс
- Условия эксплуатации: до 50 °С
- Интерфейсы (доп. опция): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet, Relay

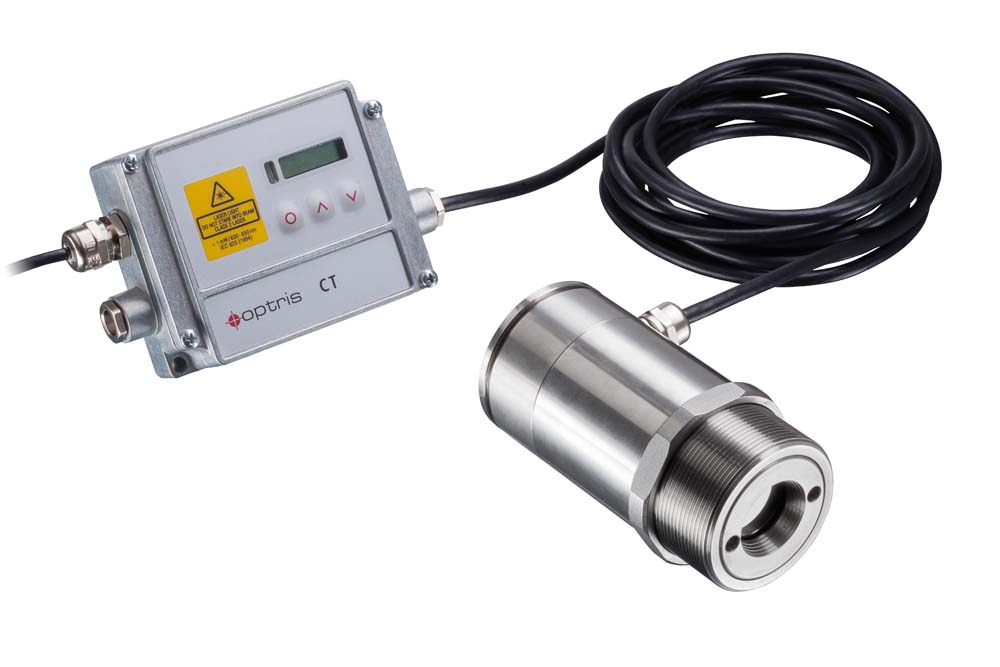

Пирометр CTlaser LT DCI повышенной точности позволяет измерять температуру объектов размером от 16 мм на расстоянии 1200 мм. Пирометр имеет высококачественный оптический датчик в корпусе из нержавеющей стали с инновационным двухлучевым лазерным прицелом для точной маркировки поля измерения и отдельный блок электроники с кнопками управления и дисплеем.
Области применения
Пирометр повышенной точности CTlaser LT DCI применяется в метрологических лабораториях при поверке и калибровке рабочих пирометров, а также может использоваться и в других областях где требуется повышенная точность измерений.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
| Метрологические характеристики | |||
| Диапазон измерений | –50 …975 °C масштабируемый через кнопки управления или ПО | ||
| Спектральный диапазон | 8…14 мкм | ||
| Оптическое разрешение (90 %) | 75 : 1 | ||
| Наименьший диаметр пятна (линза SF) | 16 мм при 1200 мм | ||
| Пределы допускаемой основной погрешности |
±0,5 % или ± 0,5 °С (берется большее значение) калиброванные точки при выпуске: 25 °С, 166 °С, 350 °С |
||
| при температуре окружающего воздуха (23±5) °C | |||
| Температурное разрешение | 0,1 K | ||
| Время отклика (90 %) | 120 мс | ||
| Коэффициент излучения | 0,100…1,100; настраивается через кнопки управления или ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход |
канал 1: 0/4…20 мА; 0...5/10 В, термопара J, K канал 2: рабочая температура оптич. датчика -40…85 °С (0…5 В или 0…10 В), выход сигнализации |
||
| Выход сигнализации | 0…24 В / 50 мА (открытый коллектор) | ||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | ||
| Интерфейс связи (опция) |
USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet |
||
| Эксплуатационные характеристики | |||
| Электропитание | 8…36 В пост. тока, макс. потребление 160 мА (с лазером) | ||
| Длина кабеля | 3 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Условия эксплуатации |
Температура окружающего воздуха: от 0 °C до 50 °C (оптич. датчик) от 0 °C до 50 °C (оптич. датчик) Относительная влажность воздуха: не более 95 % без конденсата |
||
| Условия хранения |
Температура окружающего воздуха: от –40 °C до 85 °C Относительная влажность воздуха: не более 95 % без конденсата |
||
| Вибростойкость | МЭК 68–2–6: 3 g, 11…200 Гц, каждая ось | ||
| Ударостойкость | МЭК 68–2–27: 50 g, 11 мс, каждая ось | ||
| Габаритные размеры |
100 мм × Ø 55 мм (оптич. датчик) 122 мм × 70 мм × 30 мм (электронный блок) |
||
| Масса | 600 г (оптич. датчик), 420 г (электронный блок) | ||
