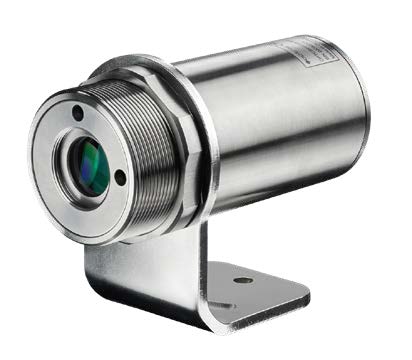

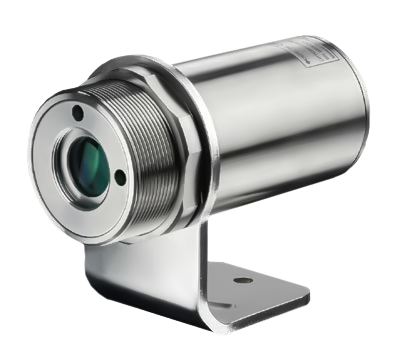

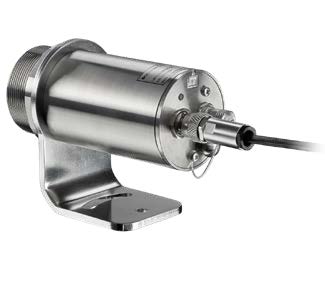

Пирометр спектрального соотношения с электронным приводом для фокусировки, запатентованным перекрестным лазером и видеоприцелом для бесконтактного измерения температуры от 550 °C до 3000 °C
Подробнее
Особенности:
- Надежный и компактный пирометр спектрального соотношения с моторизованным фокусом и превосходным оптическим разрешением 100:1 (R1ML), 150:1 (R1MH)
- Инновационный видеоприцел и перекрестный лазер для легкой регулировки датчика при любых условиях наблюдения.
- Регулируемый двухступенчатый фильтр снижения яркости для улучшения условий наблюдения на ярких объектах.
- Простая настройка датчика, выравнивание видео и мониторинг процесса в режиме реального времени с помощью приложения IRmobile для Android или ПО CompactPlus Connect.
- Встроенный режим интеллектуального соотношения (SRM) - для сложных приложений с адаптивной настройкой баланса каналов.
- Возможность использования при температуре окружающей среды до 65 °C без охлаждения.
Общие технические характеристики
| Степень защиты | P 65 (NEMA-4) |
| Температура окр. среды | 0...65°C |
| Температура хранения | -40 ... 85 °C |
| Относит. влажность | 10 - 95 %, без конденсации |
| Защита от вибрации | IEC 60068-2-6 (синусоидальная форма) IEC 60068-2-64 (широкополосный шум) |
| Защита от ударов | IEC 60068-2-27 (25G и 50G) |
| Масса | 518 гр. |
Электрические характеристики
| Аналоговые выходы | 2x 0/4 - 20 мА |
| Выходное сопротивление | макс. 500 Ω (при 8 - 30 В пост. тока) |
| Цифровые интерфейсы | USB, RS485, Modbus RTU |
|
Контакты входа/выхода |
Программируемые входы/выходы: - выход сигнализации (откр. коллектор 24 В/1 А), - триггер (сброс функций удержания) - аналоговый вход для внешней излучательной способности или регулировки наклона. |
| Источник питания | 8 - 30 В пост. тока или питание от USB1) |
| Потребляемая мощность | 2.5 Вт или 4 Вт (8-30 В DC) |
| Лазерный прицел | Laser 635 нм/ <1 мВт/ ВКЛ/ВЫКЛ через ПО / приложение |
Технические характеристики
| Диапазон температур |
1 Канал: 550 ... 1800 °C (R1ML), 900 ... 3000 °C (R1MH) 2 Канала: 600...1800 °C (R1ML), 1000...3000 °C (R1MH) |
| Спектральный диапазон | 0,8 - 1,1 мкм |
| Оптическое разрешение (90 % энергии) | 100 : 1 (R1ML), 150:1 (R1MH) |
| Моторизованный фокус |
CFV: 200-400 мм SFV: 350 мм до бесконечности, плавная регулировка |
| Погрешность измерений2) (при t окр. среды 23 ± 5 °C) | ± (0,5 % от показ. + 2 °C) |
| Воспроизводимость (при t окр. среды 23 ± 5 °C) | ± 0,3 % от показаний |
| Температурное разрешение | 0.1 K |
| Время отклика (90 % сигнала)3) | 1 мс - 10 с |
| Коэффициент баланса между каналами | 0.800 – 1.200 |
| Излучательная способность (регулируется с помощью приложения / ПО или аналоговых входов) | 0.050 – 1.000 |
| Обработка сигнала (параметры регулируются через приложение / ПО) | Работа в 1\2хцветном режиме, контроль затухания\аварийная сигнализация; расчет средней и пиковых температур, функция удержания заданного значения и гистерезис |
| ПО/Приложение | Optris CompactPlus Connect / IRmobile |
|
1) Устройство с питанием от USB работает только в режиме цифровой связи 2) ε = 1. время отклика 1 с; без затухания / Спецификация действительна для 5 - 95% диапа- зона измерений 3) С динамической адаптацией к низким уровням сигнала |
|
Технические характеристики визуальной камеры
| Оптическое разрешение | 1280 x 960 пикселей |
| FOV (HxV) | 8° x 6° |
| Максимальная скорость передачи изображения | 30 кадров/с |
