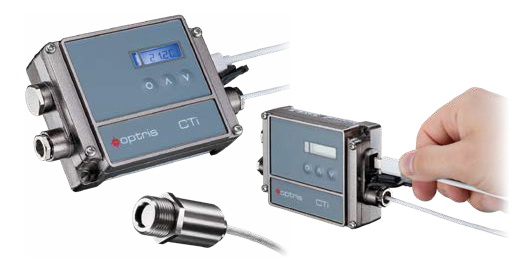

Пирометр Optris CTi 3M — стационарный инфракрасный пирометр с коротковолновым диапазоном 2,3 мкм, предназначенный для точного измерения температуры металлов, оксидов и керамических материалов. Прибор оптимален для процессов вторичной обработки металлов и высокотемпературных производств.
Компактный измерительный датчик диаметром 14 мм и длиной 28 мм обеспечивает удобство установки даже в ограниченном пространстве и подходит для различных промышленных задач. Пирометр может эксплуатироваться при температуре окружающей среды до 85 °C без дополнительного охлаждения.
Диапазон измерения температуры — от 30 до 1850 °C, время отклика — от 320 мкс, что позволяет использовать прибор в быстро протекающих технологических процессах.
Коротковолновый спектральный диапазон 2,3 мкм снижает погрешность измерений при работе с поверхностями с низким или нестабильным коэффициентом излучения, что особенно важно при контроле температуры металлов.
Пирометр Optris CTi 3M применяется в металлургии, машиностроении и других отраслях промышленности, где требуется высокоточное измерение температуры в условиях сложной теплофизической среды.
| Метрологические характеристики | |||
|
Диапазон измерений, (модификация) (изменяется через ПО) |
30 °C… 350 °C (3MXL) 50 °C… 475 °C (3ML) 100 °C… 600 °C (3MH) 150 °C… 1000°C (3MH1) 200 °C… 1500°C (3MH2) 250 °C… 1850°C (3MH3) |
||
| Спектральный диапазон | 2,3 мкм | ||
|
Оптическое разрешение (90 %) |
12:1 (3MXL) 22:1 (3ML) 33:1 (3MH) 75:1 (3MH1/3MH2/3MH3) |
||
|
Наименьший диаметр пятна (линза CF) (опционально) |
5 мм при 110 мм (3ML) 3,4 мм при 110 мм (3MH) 1,5 мм при 110 мм (3MH1-H3) |
||
| Пределы допускаемой основной погрешности |
± 1,5 °C (3MXL/3ML/3MH) ± (0.3% оТ показания + 1.5 °C) (3MH1 / 3MH2 / 3MH3) при температуре окружающего воздуха (23 ± 5) °C |
||
| Воспроизводимость |
± 0,25 K (3MXL / 3ML / 3MH / 3MH2 / 3MH3); ± 0.6 K (3MH1) |
||
| Температурное разрешение |
± 0,01 K/K (3MH2/3MH3) ± 0,05 K/K (3MH) ± 0.08 K/K (3MXL/3ML/3MH1) |
||
| Время отклика (90 %) | 320 мкс | ||
| Коэффициент излучения | 0,05…1,100; настраивается через кнопки управления или ПО | ||
| Обработка сигнала (настраивается через кнопки электронного блока или ПО) | удержание макс./мин./средн. значения, расширенные функции удержания с помощью порогового значения и гистерезиса | ||
| Выходные сигналы, интерфейс | |||
| Аналоговый выход |
0/4…20 мА, 0…5/10 В, термопара J, K, сигнал тревоги |
||
| Выход сигнализации | 24 В / 50 мА (открытый коллектор) | ||
| Выход реле (опция) | 2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный | ||
| Входы | программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер (сброс функций удержания) | ||
| Интерфейс (опция) |
USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet |
||
| Эксплуатационные характеристики | |||
| Электропитание | 8…36 В пост. тока, макс. потребление 100 мА | ||
| Длина кабеля | 3 м | ||
| Степень пылевлагозащиты | IP65 (NEMA-4) | ||
| Материал корпуса | нерж. сталь (оптич. датчик) | ||
| Рабочая температура окружающего воздуха |
от –20 °C до 85 °C (оптич. датчик) от 0 °C до 85 °C (электронный блок) |
||
| Температура хранения |
от –40 °C до 125 °C (оптич. датчик) от –40 °C до 85 °C (электронный блок) |
||
| Относительная влажность воздуха | не более 95 % без конденсата | ||
| Вибростойкость | IEC 60068-2-6 (синусоидальная форма) IEC 60068-2-64 (широкополосный шум) | ||
| Ударостойкость | IEC 68-2-27: 50G, 11 МС по любой из осей | ||
| Габаритные размеры |
Ø 14 мм × 35 мм (оптич. датчик) 120 мм × 70 мм × 30 мм (электронный блок) |
||
| Масса | 42 г (оптич. датчик), 420 г (электронный блок) | ||
