Виброключ CTD-2060 является устройством для непрерывного контроля и защиты роторного оборудования. CTD-2060 измеряет, контролирует и регистрирует сигналы от датчиков непрерывно по 6 каналам.
- Полностью цифровой
- 6 аналоговых входов и 1 вход тахометра;
- Подключение любых датчиков со встроенной электроникой (ICP) напрямую к прибору
- Настраиваемый диапазон частот;
- Расчет контрольных параметров в 16 частотных полосах (абсолютных или относительных) для каждого канала одновременно
- Длина собираемого сигнала – до 65 536 отсчетов
- Период вычисления параметров – 0,4 с.
- Связь с компьютером – RS485 Запись «черного ящика»
- Настраиваемые уровни срабатывания;
- Малые размеры и простой монтаж непосредственно у агрегата;
Первичные преобразователи (датчики вибрации, давления, температуры, тока и т.п.) подключаются напрямую или через согласующие усилители к CTD-2060.
СТD-2060 непрерывно (с интервалом не более 0.4 сек) собирают и обрабатывают (расчет и сравнение СКЗ с предельными уставками по 16 частотным полосам) сигнал со всех датчиков синхронно.

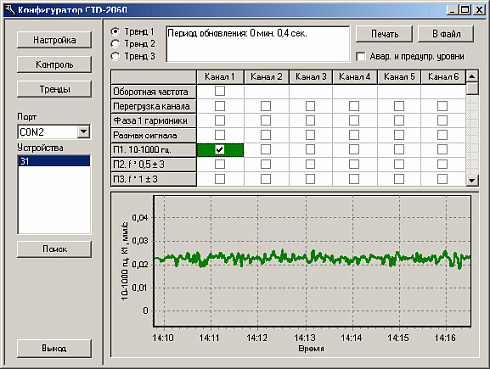

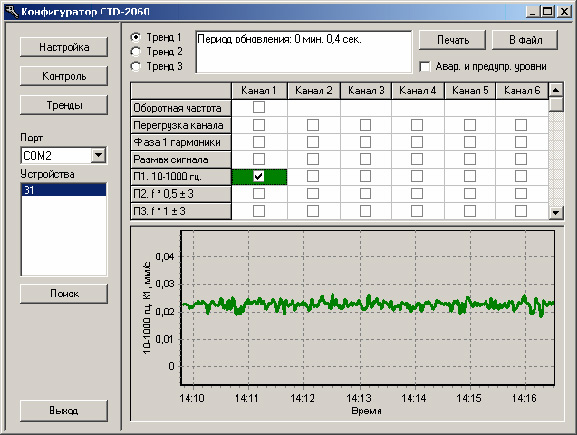

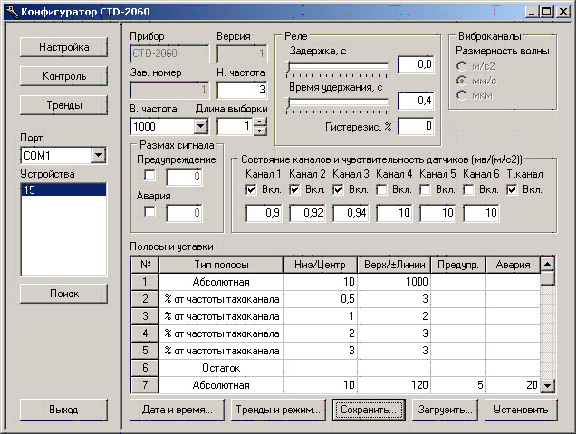

Для каждой полосы настраиваются предупредительная и аварийная уставки. В случае превышения предупредительного уровня срабатывает аварийная сигнализация, информирующая персонал о необходимости принять меры. При превышении аварийного уровня, агрегат может быть остановлен автоматически. В случае останова агрегата есть возможность просмотреть информацию о состоянии агрегата непосредственно перед остановкой, функция «черного ящика» (временной интервал «черного ящика» настраивается программно).
По команде прибор осуществляет сбор и оцифровку временной реализации сигнала (до 65 536 отсчетов) одновременно со всех каналов с последующей передачей на компьютер для дальнейшего анализа.
Через RS485 происходит передача всех контролируемых параметров на компьютер с интервалом 1 с.
Технические характеристики:
|
Наименование параметра
|
Значение
|
| Питание |
24 В
|
| Потребляемая мощность |
Не более 10 Вт
|
| Время инициализации |
Не более 30 с
|
| Защита от сбоя питания |
Автоматическое восстановление конфигурации из энергонезависимой памяти
|
| Габариты |
220x145x50 мм
|
| Масса |
1,4 кг
|
| Рабочие температуры |
От -40 до +50 °С
|
| Влажность |
98% при 35° C
|
| Атмосферное давление |
608 – 800 мм рт. ст.
|
|
Характеристики виброканалов
|
|
| Входные каналы |
6 аналоговых каналов + 1 тахоканал
|
| Период вычисления параметров |
0.4 с
|
| Индикация состояния |
Светодиоды : «Авария» и «Предупреждение»
|
| Диапазон измерения СКЗ виброскорости |
0.1…100 мм/с
|
| Длина собираемой волны |
до 65 536 отсчетов
|
| Верхняя частота |
10 кГц
|
| Максимальное количество частотных полос |
6 фиксированных + 10 настраиваемых, по каждому каналу
|
| Динамический диапазон измерений |
72 дБ
|
| Уровень собственного шума |
не более 4 мВ
|
| Неравномерность АЧХ |
±2.0 %
|
|
Характеристики тахоканалов
|
|
| Количество тахоканалов |
1 тахоканал
|
| Рабочий диапазон измерения оборотов |
от 60 до 18000 об./мин
|
|
Характеристики интерфейса RS485
|
|
| Скорость передачи данных по каналу RS485 |
115200 бод
|
|
Сигнальные реле (сухие контакты)
|
|
| Количество реле |
2 (Предупреждение, Авария)
|
| Сопротивление в состоянии «замкнуто» |
не более 1,5 Ом
|
| Коммутируемый ток, не более |
0,5 А
|
| Коммутируемое напряжение, не более |
200 В
|
| Коммутируемая мощность, не более |
10 ВA
|
