Система вибромониторинга АСТД-2МК является сертифицированным средством измерений. Она предназначена для измерения и контроля вибрации агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, нагнетатели природного газа, насосы, газотурбинные установки, электродвигатели и т.д.) во взрывоопасных зонах класса В-1а и в наружных установках класса В-1г.
- измерение СКЗ виброскорости от 0 до 100 мм/с в диапазоне частот от 10 до 1000 Гц
- измерение СКЗ виброскорости от 0 до 100 мм/с в конфигурируемых диапазонах (полосах) частот, но не более чем 8000 Гц
- измерение размаха виброперемещения от 0 до 250 мкм или от 0 до 500 мкм в диапазоне частот от 2 до 1000 Гц
- измерение амплитуды виброперемещения от 0 до 125 мкм или от 0 до 250 мкм в диапазоне частот от 2 до 1000 Гц
- измерение СКЗ виброперемещения от 0 до 100 мкм в конфигурируемых диапазонах (полосах) частот до 8000 Гц
- задержка срабатывания уставки (отдельно на превышение параметра и на возврат параметра в исходное состояние) - в диапазоне от 0,2 до 300 с
- гистерезис отпускания уставки – в диапазоне от 1 до 50 % от уровня срабатывания.
- измеренные параметры вибрации и частоты вращения – по каналам RS-485 (Profibus), RS-422 (Modbus) и через токовые выходы 4-20 мА
- результаты сравнения с уставками – по каналам RS-485 и RS-422
- полученные параметры процесса – по каналу RS-485
- содержимое «черного ящика» - по каналу RS-485
- зарегистрированные сигналы (форма волны) – по каналу RS-485
- При помощи восьмиканального усилителя заряда ПУ-06 (для датчиков – виброакселерометров)
- При помощи драйверов AR2100M (для датчиков-проксиметров), располагаемых на панели драйверов ПД-01
Восьмиканальный усилитель заряда ПУ-06 представляет собой заключенную в металлический корпус со съемной крышкой плату коммутации, на которую устанавливаются до 8 сменных модулей усилителя согласующего УС-091 или аналогичных.
Панель драйверов ПД-01 – это механическая конструкция, на основании которой крепятся до шести драйверов датчиков-проксиметров, которые сверху закрываются защитным металлическим кожухом. Как правило, конструкция крепится в непосредственной близости от установленных пробников датчиков-проксиметров в удобном для обслуживания месте.
Метрологическое обеспечение
Система вибромониторинга АСТД-2К метрологически обеспечена при производстве и в эксплуатации.
Поверку СВМ осуществляют в соответствии с Методикой поверки «Системы вибромониторинга АСТД-2МК. Методика поверки РТ-МП-586-204-2025», разработанной ФГУП «ВНИИМС».
В перечень основного поверочного оборудования входят: установка поверочная вибрационная 1 разряда DVC-500, мультиметр Agilent 34401А, генератор сигналов низкочастотный прецизионный Г3-122.
Межповерочный интервал - 3 года.

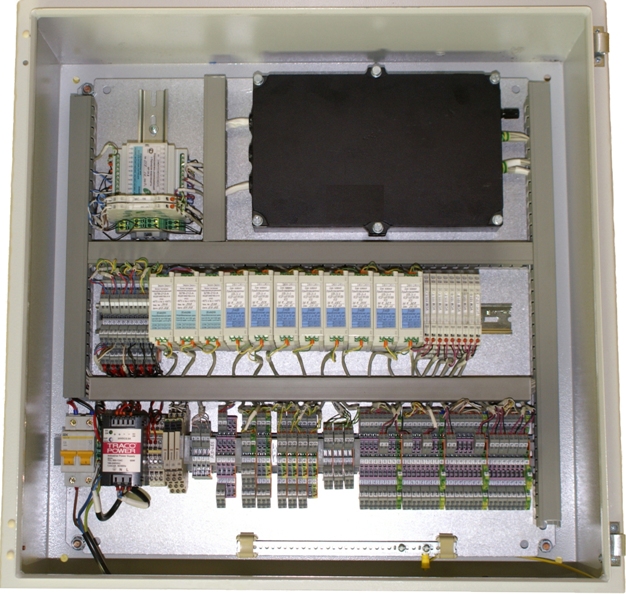

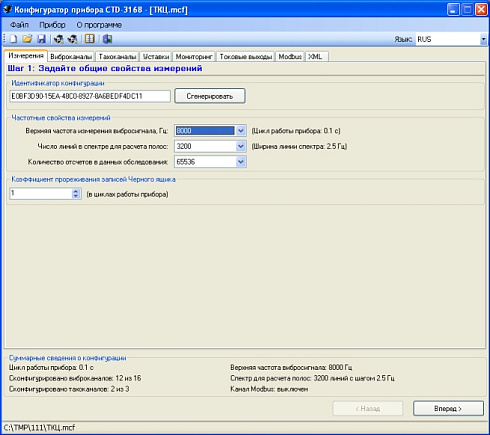

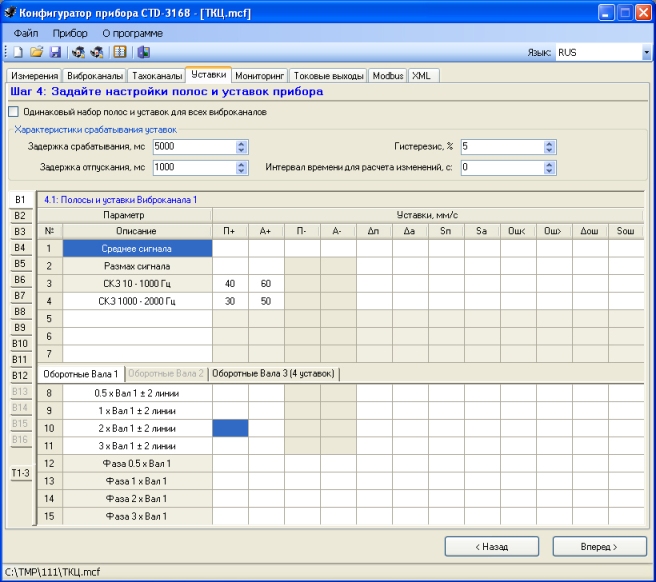

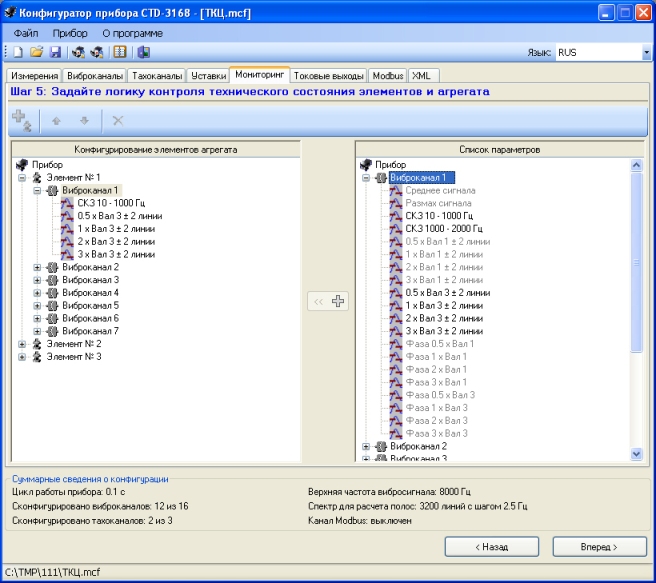

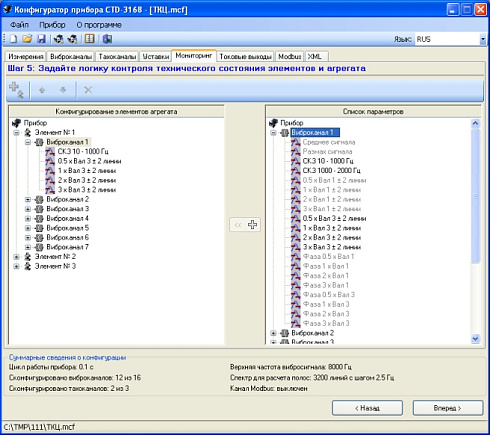

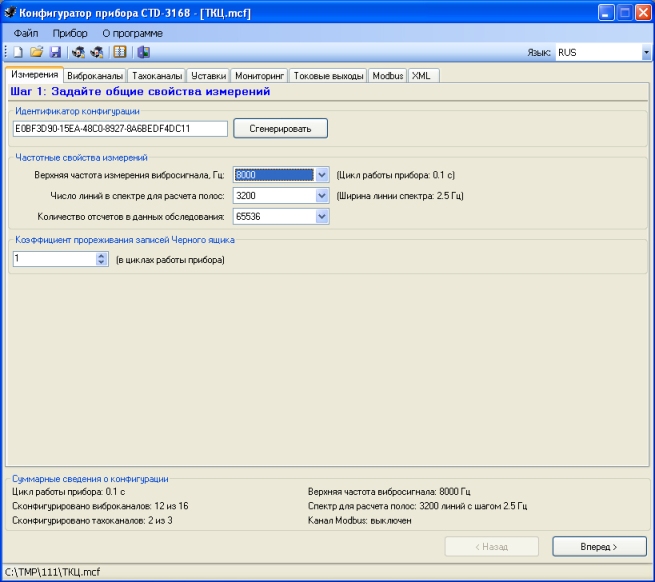

Для конфигурирования контроллера используется специальное программное обеспечение – «Конфигуратор прибора CTD-3168». Конфигуратор имеет интуитивно понятный оконный интерфейс и позволяет в удобном виде задать требуемые пользователю свойства измерений, вычислений, контроля и сигнализации.

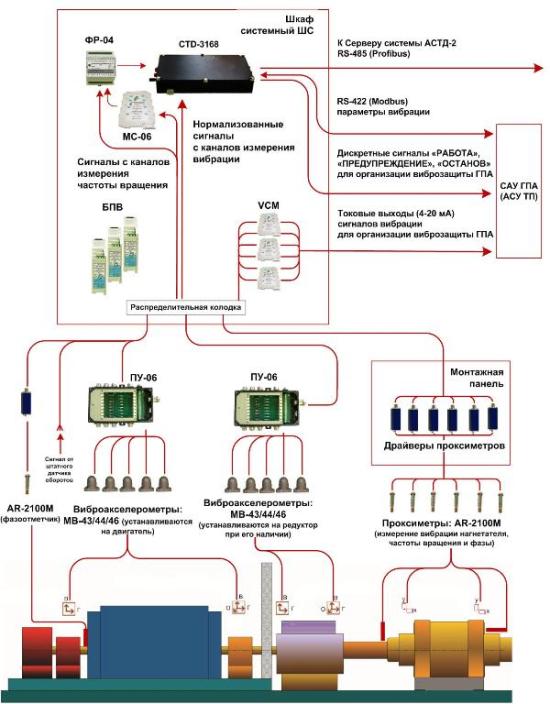

Структура и состав (Структурная схема системы)
Возможный состав оборудования
Тип оборудования |
Назначение |
Датчики абсолютной вибрации |
|
| Вибропреобразователь МВ-43/44/45/46 | Преобразование механических колебаний в сигнал по заряду, пропорциональный виброускорению объекта. |
| Акселерометры серии 6XX (PCB Piezotronics) | Измерение пиковых значений виброускорения и преобразование выходного сигнала в сигнал стандарта ICP |
Датчики относительной вибрации | |
| Вихретоковый датчик AR2100M | Бесконтактное измерение величины осевого сдвига и радиального виброперемещения |
| Измеритель линейных перемещений трехканальный ИЛП-3 | Бесконтактное
измерение величины осевого сдвига и радиального виброперемещения
относительно корпуса в зонах на стыке разных сред или в зонах перепада
давления |
Датчики измерения частоты вращения | |
| Вихретоковый датчик AR2100M | Измерение частоты вращения |
| Измеритель линейных перемещений трехканальный ИЛП-3 | Измерение частоты вращения в зонах на стыке разных сред или в зонах перепада давления |
| Индуктивный датчик частоты вращения Omron E2A (Omron, Япония) | Измерение частоты вращения
|
Устройство согласующее | |
| Усилитель заряда ПУ-04 | Формирование
или согласование сигналов, поступающих от штатных вибропреобразователей
или от внешней аппаратуры контроля. Должен размещаться вне
взрывоопасной зоны в шкафу со степенью защиты не ниже IP54 |
| Усилитель заряда ПУ-06 | Формирование
или согласование сигналов, поступающих от штатных вибропреобразователей
или от внешней аппаратуры контроля. Может размещаться во взрывоопасной
зоне |
| Усилитель согласующий УС-092 | Формирование
согласованного сигнала напряжения от вибропреобразователя с выходом по
заряду. Может размещаться во взрывоопасной зоне |
| Усилитель согласующий МС-093 | Согласование
сигнала напряжения, поступающего от вибропреобразователя с выходным
ICP-интерфейсом. Может размещаться во взрывоопасной зоне |
| Усилитель согласующий МС-094 | Согласование сигнала напряжения, поступающего от внешней аппаратуры измерения вибрации. Может размещаться во взрывоопасной зоне |
Сменный модуль устройства согласующего | |
| Усилитель согласующий УС-091 | Формирование согласованного сигнала напряжения от вибропреобразователя с выходом по заряду |
| Усилитель согласующий УС-06 | Формирование согласованного сигнала напряжения от вибропреобразователя с выходом по заряду |
| Усилитель согласующий УС-093 | Согласование сигнала напряжения, поступающего от вибропреобразователя с выходным ICP-интерфейсом |
| Усилитель согласующий УС-094 | Согласование сигнала напряжения, поступающего от внешней аппаратуры измерения вибрации |
| Устройство согласующее УС-010 | Согласование
сигнала напряжения, поступающего от штатных вибропреобразователей с
выходом по напряжению или от внешней аппаратуры контроля |
| Модуль согласующий МС-05 | Согласование сигнала напряжения, поступающего от внешней аппаратуры измерения вибрации |
Модуль согласования тахосигнала | |
| Барьер искрозащиты согласующий МС-04 | Формирование согласованных тахоимпульсов из сигналов вихретоковых датчиков вибрации, работающих в режиме фазоотметчика |
| Формирователь развязывающий с барьерами искрозащиты ФР-04 | Формирование согласованных тахоимпульсов из сигналов, поступающих от тахометрических датчиков |
| Модуль согласующий МС-06 (совместно с ФР-04) | Выделение
тахометки на фоне вибросигнала вала, поступающего от вихретокового
вибропреобразователя AR2100M, работающего в режиме фазоотметчика.
Формируемый сигнал согласован со входом формирователя ФР-04 |
| Модуль согласующий МС-07 | Формирование согласованных тахоимпульсов из сигнала датчика Omron E2A
|
| Модуль согласующий МС-08 (совместно с ФР-04) | Формирование
тахоимпульсов из сигнала датчика Omron E2A. Формируемые тахоимпульсы
согласованы со входом формирователя ФР-04. Может устанавливаться во
взрывоопасной зоне при использовании ФР-04 |
Преобразователь измерительный напряжение-ток | |
| Преобразователь сигналов VCM | Преобразование
электрических сигналов вибрации (виброскорости и виброперемещения),
смещения и частоты вращения в непрерывные электрические сигналы тока 4 –
20 мА |
Преобразователь виброизмерительный вторичный | |
| Преобразователь виброизмерительный вторичный CTD-3168 | Многоканальный измерительный прибор - контроллер |
Блок питания взрывозащищенный | |
| Блоки питания взрывозащищенные БПВ-24/ БПВ-12/ БПВ-212 | Искробезопасное питание +24 В / +12 В / ± 12 В |
Ограничитель мощности | |
| Ограничитель мощности ОМ-120 | Ограничение мощности устройств согласующих |
Соединительная коробка взрывозащищенная | |
| Коробка взрывозащищенная КСВ-2И | Соединение и разветвление контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах |
| Коробка взрывозащищенная КВ-SA | |
| Коробка взрывозащищенная | |
| ГЕРДА-КСА | |
|
Взрывобезопасная коробка серий: BPGC, ZAG, SX | |
