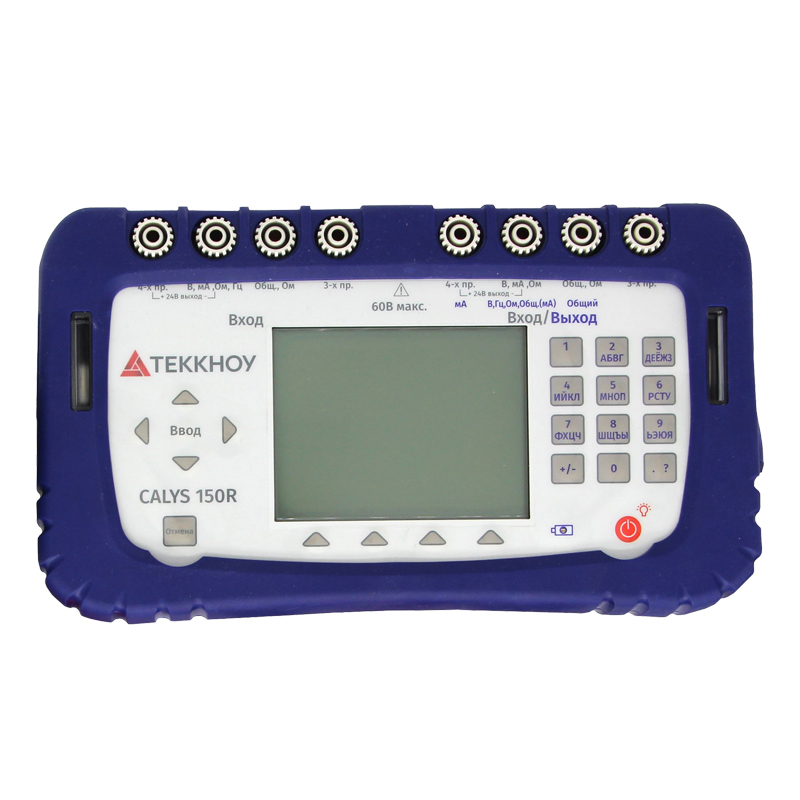

Предназначен для измерений и воспроизведений с высокой точностью электрических сигналов постоянного и переменного тока, электрического сопротивления, частоты электрического сигнала, сигналов 10 типов термопар (ТП) и 14 типов термопреобразователей сопротивления (ТС), измерения давления с внешними датчиками избыточного, абсолютного и разности давлений.
Подробнее
Описание
Особенности
- Одновременное измерение и генерация
- Пружинные универсальные клеммы с зажимами
- Исполнение IP54, условия эксплуатации -10…+50 °С
- Хранение 10 видов рабочих настроек
- Выбор шкалы (линейная, квадратичная, в %)
- Функция управления калибраторами температуры
- Функция измерения давления с внешними модулями давления
- Возможность питания через USB порт
- Встроенная память на 10000 измерений
- Внешний HART-модем (опция)
- Применяется для калибровки приборов КИП и первичных измерительных преобразователей в полевых и лабораторных условиях
Комплектация
- Аккумуляторы
- Зарядное устройство
- Комплект тестовых проводов
- Руководство по эксплуатации
- Свидетельство о поверке
Опции
- Кейс для переноски
- Внешний HART–модем
- Модуль давления
- Кабель подключения к калибратору
Документы
ЕАЭС Декларация соответствия
378.2 Кб
Характеристики
Основные технические характеристики
Давление | Пределы измерений цифровых модулей давления (*) | от 0,1 до 200 МПа абсолютное |
от -0,1 до 200 МПа избыточное | ||
от 1 кПа до 30 МПа разность давлений | ||
Пределы допускаемой основной приведенной погрешности модулей давления | от ±0,01 % до 0,5 % | |
Единицы давления | Па, кгс/см2, бар, psi, см рт.ст., мм рт.ст., дюйм рт.ст., фут вод.ст., дюйм вод.ст. | |
Источник давления | ручные помпы (опция) | |
Преобразователь сигналов температуры | Измерение и воспроизведение сигналов термопреобразователей сопротивления (ТС) |
14 типов ТС: - Pt (50, 100, 200, 500, 1000) - 0,00385; - 50П, 100П, 500П - 0,00391; - Cu (50, 100) - 0,00426; - 50М, 100М - 0,00428; - Ni (100, 1000) - 0,00617 |
Пределы допускаемой основной погрешности | ±(0,006 % °Tx + 0,03 °С) - для Pt100 (*) | |
Измерение сигналов 10 типов термопар (ТП), Воспроизведение сигналов 9 типов термопар (ТП) |
10 типов ТП: K (ТХА); T (ТМК); J (ТЖК); E (ТХКн); R (ТПП); S (ТПП); B (ТПР); L (ТХК); A (ТВР); MK (М) – только измерение |
|
Пределы допускаемой основной погрешности | ±(0,0025 % °Tx +0,06 °С) – для ТП тип J (*) | |
Измерение/воспроизведение сигналов термисторных датчиков | ||
Напряжение постоянного тока |
Пределы измерений и воспроизведений | (0,1; 1; 10; 50) В |
Пределы допускаемой основной погрешности | ±(0,005 % Ux + 2 мкВ) (*) | |
Источник питания токовой петли | 24 В | |
Сила постоянного тока |
Диапазоны измерений |
0…24,0000 мА, 3…24,0000 мА, 0…100,0000 мА |
Диапазоны воспроизведений |
0…24,000 мА, 4…20,000 мА, 0…20,000 мА |
|
Пределы допускаемой основной погрешности | ±(0,007 % Ix + 0,8 мкА) (*) | |
Электрическое сопротивление | Диапазон измерений сопротивления | 0…400 Ом; 0…3,6 кОм; 0…50 кОм |
Диапазон установки сопротивления | 1…400 Ом; 10 Ом…3,6 кОм | |
Пределы допускаемой основной погрешности |
измерение: ±(0,006 % Rx + 0,008 Ом) установка: ±(0,006 % Rx + 0,02 Ом) (*) |
|
Частота электрических сигналов | Частотомер |
1 Гц…10,00000 кГц, 10 Гц…100,0000 кГц |
Генератор сигналов |
0,01 Гц…1000,00 Гц, 1 Гц…100,000 кГц |
|
Пределы допускаемой основной погрешности | ±(0,005 % Fx + 0,005 Гц) | |
Счет/генерация электрических импульсов | ||
Измерительные каналы | два независимых измерительных канала | |
Интерфейс связи | USB, опция: внешний НART-модем | |
Сохранение данных | до 10000 результатов измерений в памяти прибора | |
Дисплей | ЖК-дисплей, одновременная индикация 2-х параметров | |
Степень пылевлагозащиты | IP54 | |
Рабочие условия эксплуатации | от -10 до +50 °С, влажность не более 80 % | |
Электропитание | аккумуляторы NiMH на 6 часов работы | |
Габаритные размеры | 210 × 110 × 50 мм | |
Масса | 0,9 кг |
