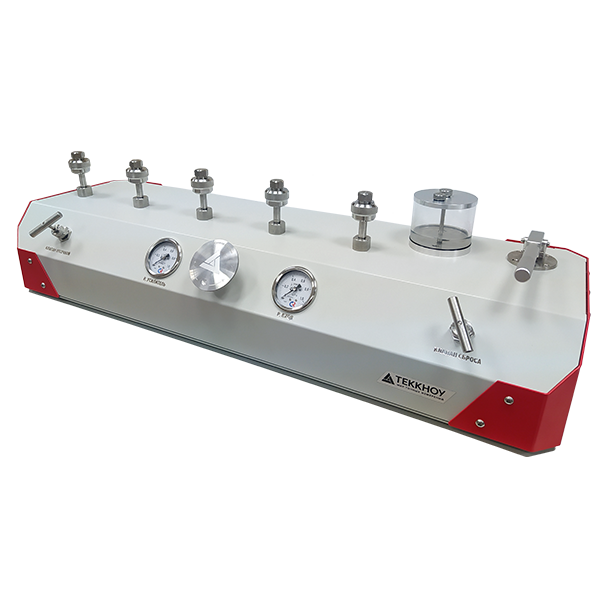

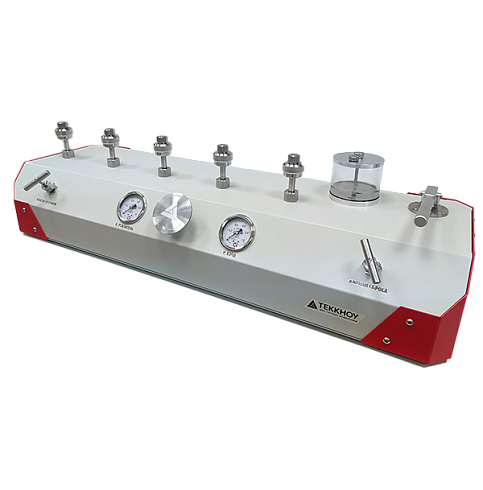

Стойка гидравлическая ТСК-600 предназначена для прецизионной регулировки давления от внешнего источника в диапазоне от 0 до 60 МПа. Стойка применяется для поверки, калибровки и регулировки средств измерений давления.
Обучающее видео по работе с ТСК-600
Гидравлическая стойка ТСК-600 может быть изготовлена в исполнении с 2, 3, 4, или 5 выходными портами из нержавеющей стали для установки эталона и поверяемых СИ. Каждый выходной порт оснащается быстросъёмным адаптером с внутренней резьбой М20х1,5 или G1/2, благодаря которому установка поверяемых СИ не требует применения гаечных ключей. Для защиты от загрязнения гидравлической системы стойки в каждый выходной порт устанавливается сменный фильтр 100 мкм, а сброс рабочей жидкости осуществляется через отдельную линию сброса во внешний резервуар. Дополнительно, стойка может быть оснащена измерительными каналами для поверки преобразователей давления и блоком сигнализации для ЭКМ.
ТСК-600 – это уникальное решение для метрологической лаборатории, позволяющее максимально облегчить работу персонала и оптимизировать процесс поверки СИ давления.
Особенности:
- Простота в эксплуатации и обслуживании
- Установка и регулировка давления движением одного пальца
- Несколько выходных портов для более эффективного процесса поверки
- Наличие защиты от загрязнений
Комплект поставки:
- Стойка гидравлическая ТСК-600
- Паспорт
- Запасной комплект уплотнений
- Руководство по эксплуатации
| № | Наименование | Модель |
|---|---|---|
| 1 | Комплект переходников «М20×1,5» 10 шт. (m/f) | HSPA-01 |
| 2 | Комплект переходников «1/4NPT» 10 шт. (m/f) | HSPA-02 |
| 3 | Комплект переходников «М20×1,5» 18 шт. (m/f, m) | HSPA-18 |
| 4 |
Комплект переходников «М20×1,5» 54 шт. (m, f/f, m), 20 прокладок, 30 уплотнительных колец, 2 шланга, 2 тройника, разводной ключ, угловой адаптер, стрелкосниматель, лента «Фум», кейс |
HSPA-64 |
| 5 | Цифровой манометр | ЦМ100 |
| 6 | Цифровой манометр | ЦМ200 |
| 7 | Цифровой манометр с функцией калибратора | ЦМ300 |
Информация для заказа:
- Стойка гидравлическая ТСК-600-2В – с 2 выходными портами
- Стойка гидравлическая ТСК-600-3В – с 3 выходными портами
- Стойка гидравлическая ТСК-600-4В – с 4 выходными портами
- Стойка гидравлическая ТСК-600-5В – с 5 выходными портами
- Опции (по необходимости)
| Диапазон рабочих давлений | 0...60 МПа |
| Диапазон предельных давлений | 0...70 МПа |
| Рабочая среда |
масло или дистиллированная вода (необходимо указать при заказе) |
| Дискретность задания давления | 1 кПа |
| Время стабилизации |
менее 5 секунд на каждую точку |
| Выходные порты | 2, 3, 4 или 5 шт. из нержавеющей стали |
| Быстросъемные порты с внутренней резьбой | М20×1,5 / G ½ (или по заказу) |
| Уплотнения | резинометаллические кольца |
| Защита от загрязнения | сменный фильтр 100 мкм на каждом выходном порту |
| Отдельная линия для сброса рабочей жидкости во внешний резервуар | по заказу |
| Габаритные размеры | 730 мм × 350 мм × 250 мм (в зависимости от исполнения) |
| Масса | 24 кг |
