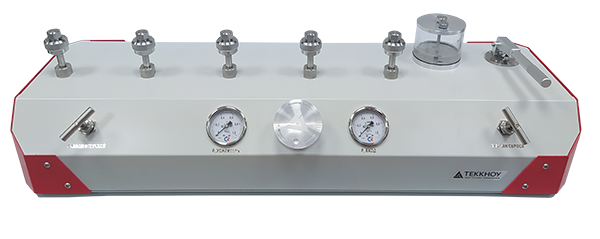

Стойка гидравлическая/пневматическая ТСК-60 предназначена для прецизионной регулировки давления от внешнего источника в диапазоне от 0 кПа до 6 МПа. Стойка применяется для поверки, калибровки и регулировки средств измерений давления.
Стойка ТСК-60 представляет собой автоматизированное вспомогательное оборудование для создания давления, применяемое для поверки манометров, преобразователей давления, реле давления и других СИ давления, используемых на предприятии. Наличие прецизионного регулятора давления и встроенного усилителя позволяет легко и точно создавать необходимое давление с дискретностью 1 кПа.
Стойка ТСК-60 изготавливается в пневматическом или гидравлическом исполнении. Для обеспечения работы стойки во всем диапазоне требуется опорное давления 0,85 МПа от внешнего источника давления: компрессора, сети воздуха КИП, газового баллона. В гидравлическом исполнении стойка
ТСК-60 может работать в пределах диапазона от 0 до 2,5 МПа без подачи опорного давления.
Стойка ТСК-60 может быть изготовлена в исполнении с 2, 3, 4, или 5 выходными портами из нержавеющей стали для установки эталона и поверяемых СИ. Каждый выходной порт оснащается быстросъёмным адаптером с внутренней резьбой М20х1,5 или G1/2, благодаря которому установка поверяемых СИ не требует применения гаечных ключей. Для защиты от загрязнения в каждый выходной порт устанавливается сменный фильтр 100 мкм.
Для стойки ТСК-60 в гидравлическом исполнении предусмотрена отдельная линия для сброса рабочей жидкости во внешний резервуар. Дополнительно стойка может быть оснащена измерительными каналами для поверки преобразователей давления и блоком сигнализации для ЭКМ.
ТСК-60 – это уникальное решение для метрологической лаборатории, позволяющее максимально облегчить работу персонала и оптимизировать процесс поверки СИ давления.
Особенности:
- Простота в эксплуатации и обслуживании
- Установка и регулировка давления движением одного пальца
- Несколько выходных портов для более эффективного процесса поверки
Комплект поставки:
- Стойка пневматическая ТСК-60
- Паспорт
- Запасной комплект уплотнений
- Руководство по эксплуатации
Опции
| № п/п | Наименование |
Модель |
| 1 | Комплект переходников с М20×1,5 внеш. на различные внутр. резьбы (11 шт.) | HSPA01-M20 |
| 2 | Комплект переходников с 1/4NPT внеш. на различные внутр. резьбы (10 шт.) | HSPA02-NPT |
| 3 | Комплект переходников с М20×1,5 внеш. на различные внутр. и внеш. резьбы (18 шт.) | HSPA18 |
| 4 |
Комплект переходников с М20×1,5 (внеш. и внутр.) на различные внутр. и внеш. резьбы (54 шт.), прокладки 20 шт., уплотнительные кольца 30 шт., шланг высокого давления 1 шт., шланг низкого давления 1 шт., тройник 2 шт., разводной ключ 1 шт., угловой адаптер 1 шт., стрелкосниматель 1 шт., лента «Фум» 1 шт., кейс |
HSPA64 |
| 5 | Цифровой манометр | ЦМ100 |
| 6 | Цифровой манометр | ЦМ200 |
| 7 | Цифровой манометр с функцией калибратора | ЦМ300 |
Информация для заказа:
Стойка пневматическая ТСК-60-2В – с 2 выходными портами
Стойка пневматическая ТСК-60-3В – с 3 выходными портами
Стойка пневматическая ТСК-60-4В – с 4 выходными портами
Стойка пневматическая ТСК-60-5В – с 5 выходными портами
Стойка гидравлическая ТСК-60-2В – с 2 выходными портами
Стойка гидравлическая ТСК-60-3В – с 3 выходными портами
Стойка гидравлическая ТСК-60-4В – с 4 выходными портами
Стойка гидравлическая ТСК-60-5В – с 5 выходными портами
Опции (по необходимости)
Технические характеристики
| Диапазон рабочих давлений (пневматическое исполнение) | -100 кПа ... 6 МПа |
| Диапазон рабочих давлений (гидравлическое исполнение) | 0 кПа ... 6 МПа |
| Рабочая среда | масло, вода, воздух |
| Дискретность задания давления | 1 кПа |
| Время стабилизации |
менее 5 секунд на каждую точку |
| Выходные порты | 2, 3, 4 или 5 шт. из нержавеющей стали |
| Быстросъемные порты с внутренней резьбой | М20×1,5 / G ½ (другие по заказу) |
| Уплотнения | резинометаллические кольца |
| Защита от загрязнения | сменный фильтр 100 мкм на каждом выходном порту |
| Отдельная линия для сброса рабочей жидкости во внешний резервуар (для гидравлического исполнения) | + |
| Габаритные размеры | 850 мм × 320 мм × 250 мм (в зависимости от исполнения) |
| Масса | 24 кг |
